5. PANEL POSTERIOR

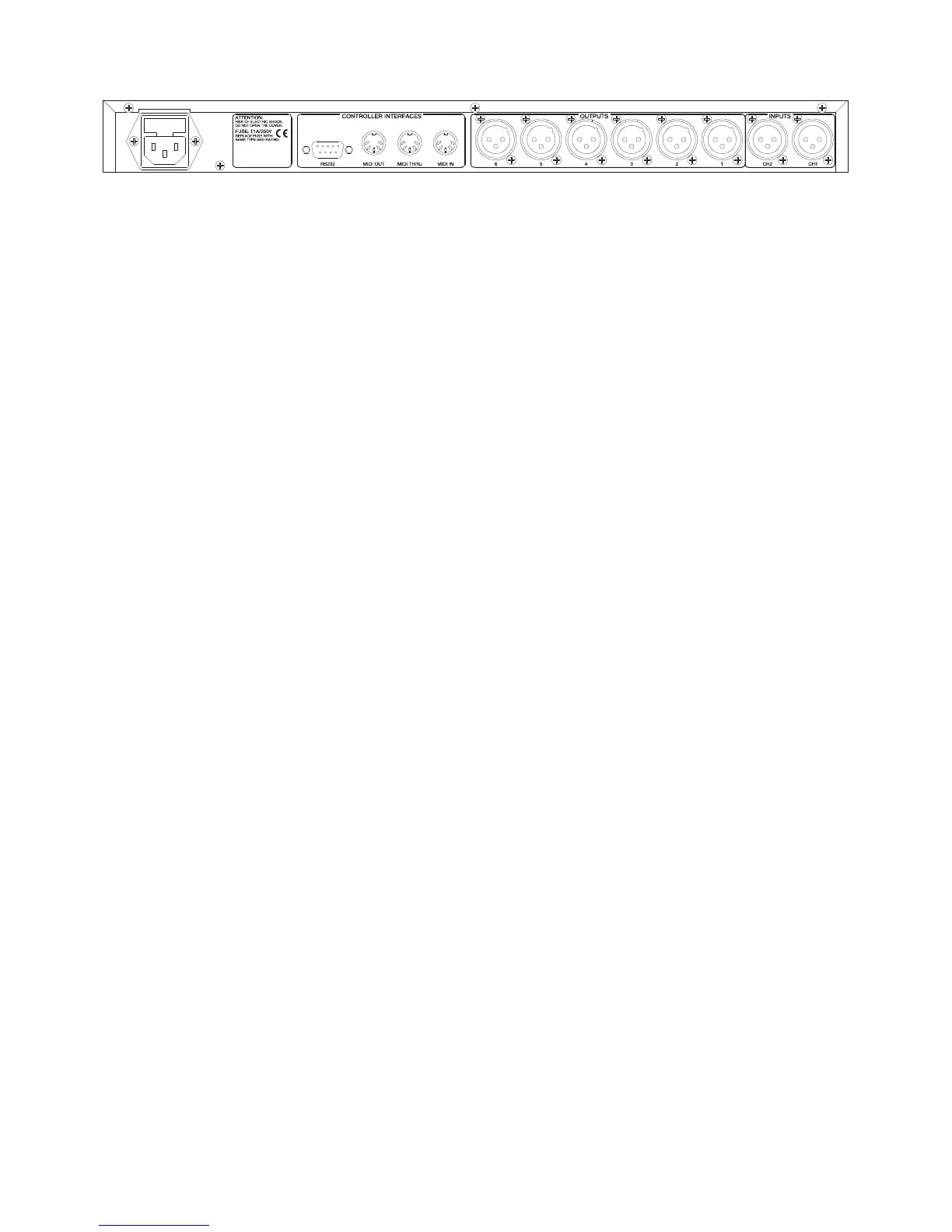

El panel posterior dispone de las conexiones siguientes:
Base de red
El DP300 dispone, para su alimentación, de una base de red IEC de 3 contactos. Al disponer de
fuente de alimentación conmutada, los márgenes de tensión de funcionamiento van de 90V a 264V AC,
a una frecuencia entre 47 a 63Hz. Antes de arrancar la unidad, deberemos asegurarnos que el DP300
esté correctamente conectado a tierra y en una instalación que cumpla con las normas locales.
Conector RS-232
Dispone de un conector D-SUB 9 para la conexión serie RS-232. Esta conexión se utiliza para
conectar el DP300 con el ordenador PC y realizar así la comunicación entre el DP300 y el software
remoto de control de parámetros del procesador.
Conectores MIDI
Dispone de tres conectores DIN de 5 contactos para las conexiones MIDI. Dispone de un
conector MIDI IN, uno MIDI THRU y otro MIDI OUT.
Conectores de Entrada (CH1 y CH2) y Salida (OUTPUT1-6)
El DP300 dispone de dos entradas (CH1 y CH2) mediante bases XLR hembra de 3 contactos.
Estas bases están configuradas con el pin 1 a masa, el pin 2 a señal + (positivo) y el pin 3 a
señal - (negativo). La salida de señal del DP300 se realiza a través de seis salidas (OUTPUT1-6)
mediante conectores XLR macho de 3 contactos. Como en las entradas, las bases están configuradas
con el pin 1 a masa, el pin 2 a señal + (positivo) y el pin 3 a señal - (negativo).
