ECO-DIM.07 Zigbee
Installatie
Geschikt voor Zigbee Domotica systemen
TouchLink
• Google Assistant/
Home (Zigbee hub
nodig)
• Amazon Alexa
(Zigbee hub nodig)
• Philips Hue
• HOMEY
• FutureHome
• Trust
• Aduro Smart
• Aeotec Smart-
Things
• WINK
• IKEA Dirigera

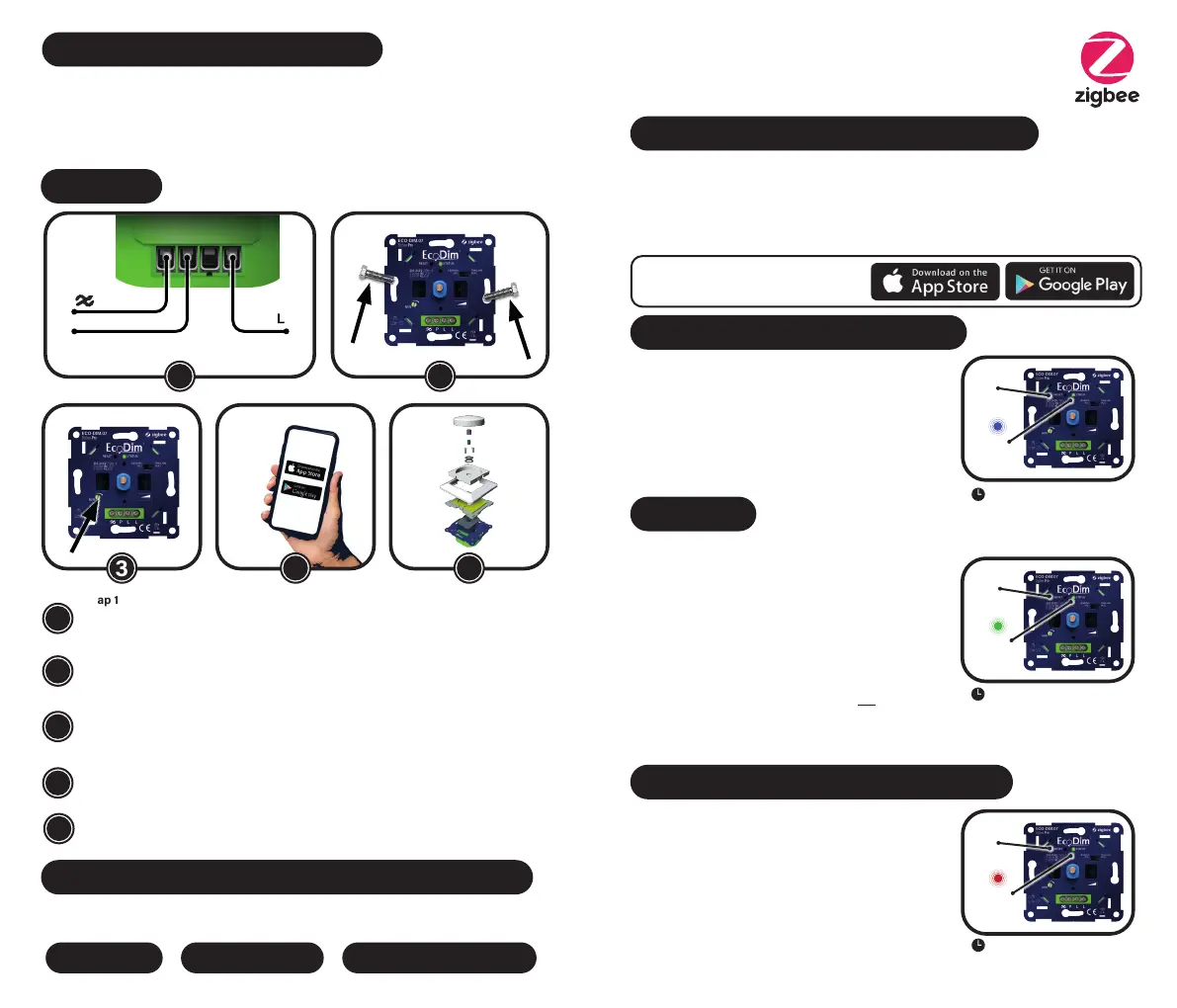

Stap 1
Zorg er altijd voor dat de elektriciteit tijdens de installatie is uitgeschakeld. Sluit
vervolgens de stroomdraden aan zoals aangegeven in het ‘Aansluitschema’.
Stap 2
Installeer de dimmer nu in de inbouwdoos d.m.v. de schroeven.
Stap 3
Schakel de elektriciteit weer in. Zet de aangesloten lampen aan middels de dimmer
as. Stel nu MIN in, zoals aangegeven onder ‘Min. lichtniveau instellen’.
Stap 4
Koppel de dimmer nu eventueel aan uw SMART home systeem.
Stap 5
Plaats het afdekraam, de centraalplaat en de dimmerknop weer op de dimmer.
1
2
3
4
5
PRO
Reset de dimmer wanneer deze reeds is opgenomen in
een Zigbee netwerk.
Druk 4 keer op de resetknop, de indicator begint groen
te knipperen en blijft gedurende 10 seconden branden.
Breng de afstandsbediening binnen 10 cm van de slimme
dimmer en stel de afstandsbediening in op TouchLink.
Het led zal een aantal keer knipperen bij een succesvolle
verbinding
Let op: indien de dimmer en touchlink device niet zijn verbonden
aan een hub kan er maximaal 1 touchlink apparaat worden
gekoppeld. Indien u meerdere touchlink apparaten wilt koppelen
heeft u altijd een Zigbee hub nodig.
Ledje
knippert
en brand
groen.
Druk 4 keer
op reset
3 min. timeout
Dimmer resetten (fabrieksinstellingen)
Druk en houdt de resetknop voor 5 seconden ingedrukt,
de indicator blijft 10 seconden rood branden.
Houd er rekening mee dat alle configuratieparameters
opnieuw worden ingesteld nadat het apparaat opnieuw is
ingesteld of uit het netwerk is verwijderd.
Ledje
wordt rood
(10 sec)
Druk 5
seconden
15 min. timeout
Dimmer in koppelmodus zetten
Verwijder het apparaat uit het vorige Zigbee-netwerk als
het al is toegevoegd, anders mislukt het koppelen.
Druk tweemaal op de resetknop.
Het indicatielampje begint blauw te knipperen en blijft
10 seconden lang branden wanneer het koppelen lukt.
Timeout 15 minuten
Ledje
wordt blauw
(10 sec)
Druk 5
seconden
15 min. timeout
Geschikte merken afdekmateriaal
• Berker by Hager
• Busch-Jaeger
• GIRA
• JUNG
• Kopp
• Merten by Schneider
• Niko*
• PEHA
DOWNLOAD DE APP OP:
Houd bij de berekening van het led aansluitvermogen van de dimmer rekening met de
PowerFactor van de dimbare led verlichting. Zie onderstaande globale berekening hiervoor.
Voorbeeld: 10 lampen * (5W per lamp / 0,8 PowerFactor) = 62,5 Watt
Verlaging van aansluitvermogen door PowerFactor
NOMINAAL
VERMOGEN
AANTAL LED
LICHTBRONNEN
NOMINAAL VERMOGEN
LED / POWERFACTOR.
=
*
*NIKO plaatje word niet meegeleverd. Los verkrijgbaar op de EcoDim website via ED-10072
4 5
21
3
P
