ECO-DIM.07 Zigbee
Einrichtung
Geeignet für Zigbee-Heimautomatisierungssysteme
TouchLink
• Google Assistant/
Home (Zigbee-Hub
erforderlich)
• Amazon Alexa
(Zigbee-Hub
erforderlich)
• Philips Hue
• HOMEY
• FutureHome
• Trust
• Aduro Smart
• Aeotec Smart-
Things
• WINK
• IKEA Dirigera

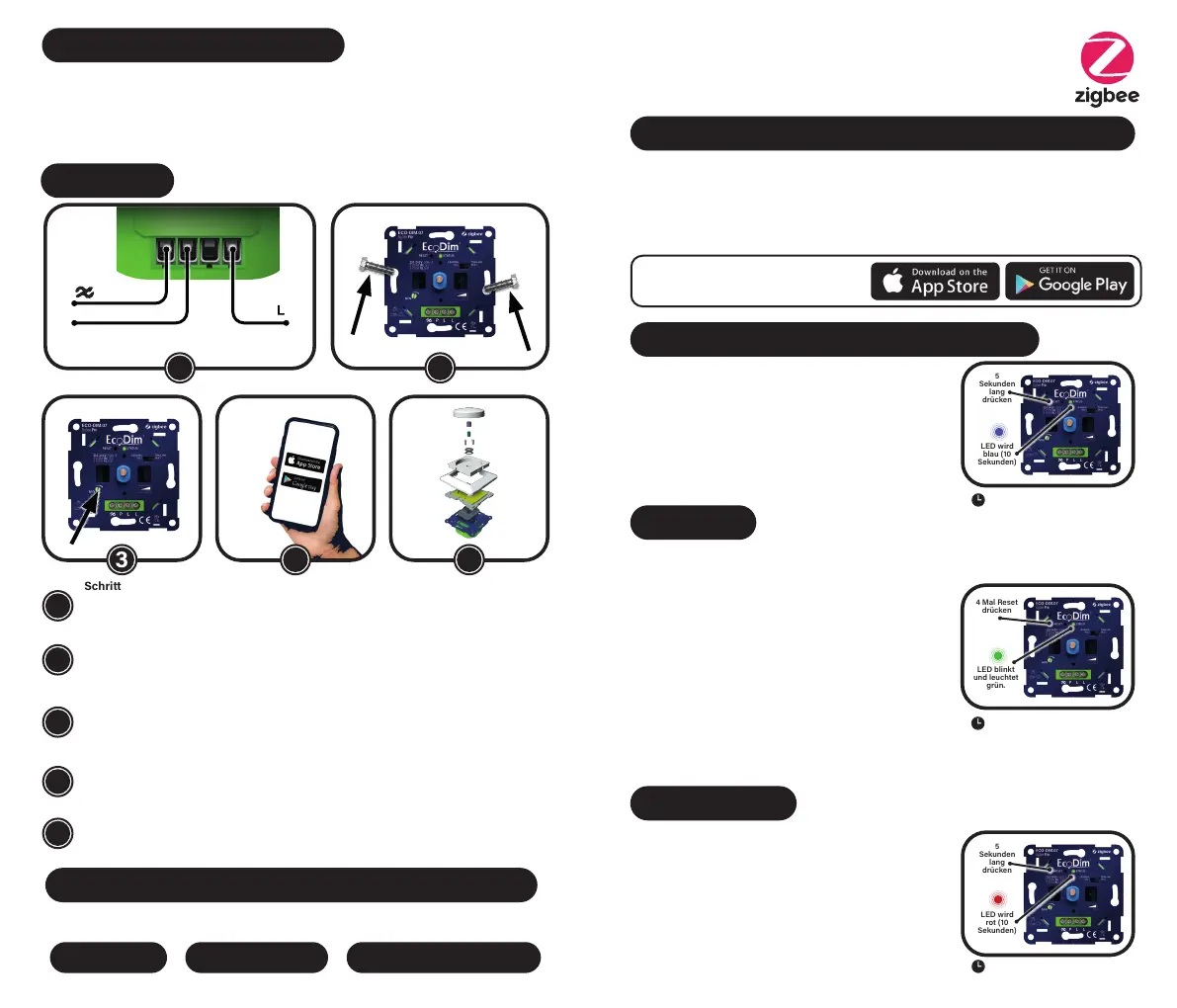

Schritt 1
Stellen Sie sicher, dass der Strom während der Installation ausgeschaltet ist. Sch-
ließen Sie dann die Stromkabel wie im “Schaltplan” gezeigt an.
Schritt 2
Installieren Sie nun den Dimmer mit den Schrauben in der Unterputzdose.
Schritt 3
Schalten Sie den Strom wieder ein. Schalten Sie die angeschlossenen Lampen mit
der Dimmerwelle ein. Stellen Sie nun MIN wie unter ‘Einstellung der Mindest-
lichtstärke’ angegeben ein.
Schritt 4
Verknüpfen Sie nun den Dimmer mit Ihrem SMART Home System.
Schritt 5
Setzen Sie den Abdeckrahmen, die Zentralplatte und die Dimmertaste wieder auf den
Dimmer.
PRO
LED blinkt
und leuchtet
grün.
4 Mal Reset
drücken
3 min. timeout
Dimmer-Reset
Halten Sie die Reset-Taste 5 Sekunden lang gedrückt. Die
Anzeige bleibt 10 Sekunden lang rot.
Bitte beachten Sie, dass alle Konfigurationsparameter
zurückgesetzt werden, nachdem das Gerät zurückgesetzt
oder aus dem Netzwerk entfernt wurde.
LED wird
rot (10
Sekunden)
5
Sekunden
lang
drücken
15 min. timeout
Dimmer in den Kopplungsmodus schalten
Entfernen Sie das Gerät aus dem vorherigen Zigbee-Net-
zwerk, falls es bereits hinzugefügt wurde, andernfalls wird
die Kopplung fehlschlagen.
Drücken Sie die Reset-Taste zweimal.
Die Anzeigeleuchte beginnt blau zu blinken und leuchtet
10 Sekunden lang, wenn das Pairing erfolgreich war.
LED wird
blau (10
Sekunden)
5
Sekunden
lang
drücken
15 min. timeout
Geeignete bezugsstomarken
• Berker by Hager
• Busch-Jaeger
• GIRA
• JUNG
• Kopp
• Merten by Schneider
• Niko*
• PEHA
LADEN SIE DIE APP
HERUNTER UNTER:
1
2
3
4
5
NENNLEISTUNG LED /
POWERFACTOR.
Berücksichtigen Sie bei der Berechnung der LED-Anschlussleistung des Dimmers den
PowerFactor der dimmbaren LED-Beleuchtung. Siehe dazu die globale Berechnung unten.
Beispiel: 10 Lampen * (5W pro Lampe / 0,8 PowerFactor) = 62,5 Watt
Verringerung der Anschlusskapazität durch PowerFactor
NOMINALE
LEISTUNG
ANZAHL DER LED-
LICHTQUELLEN
=
*
*Die NIKO-Platte ist nicht im Lieferumfang enthalten und kann separat auf der EcoDim-Website über ED-10072
Setzen Sie den Dimmer zurück, wenn er bereits in ein
Zigbee-Netzwerk eingebunden ist.
Drücken Sie die Reset-Taste 4 Mal, die Anzeige beginnt
grün zu blinken und bleibt 10 Sekunden lang an.
Bringen Sie die Fernbedienung bis auf 10 cm an den
Smart Dimmer heran und stellen Sie die Fernbedienung
auf TouchLink ein; bei erfolgreicher Verbindung blinkt die
LED mehrmals.
Hinweis: Wenn der Dimmer und das Touchlink-Gerät nicht mit
einem Hub verbunden sind, kann maximal 1 Touchlink-Gerät
verbunden werden. Wenn Sie mehrere Touchlink-Geräte
verbinden möchten, benötigen Sie immer einen Zigbee-Hub.
