pag.4
A LB 448 Blu 500 ÷ 1400 P AB

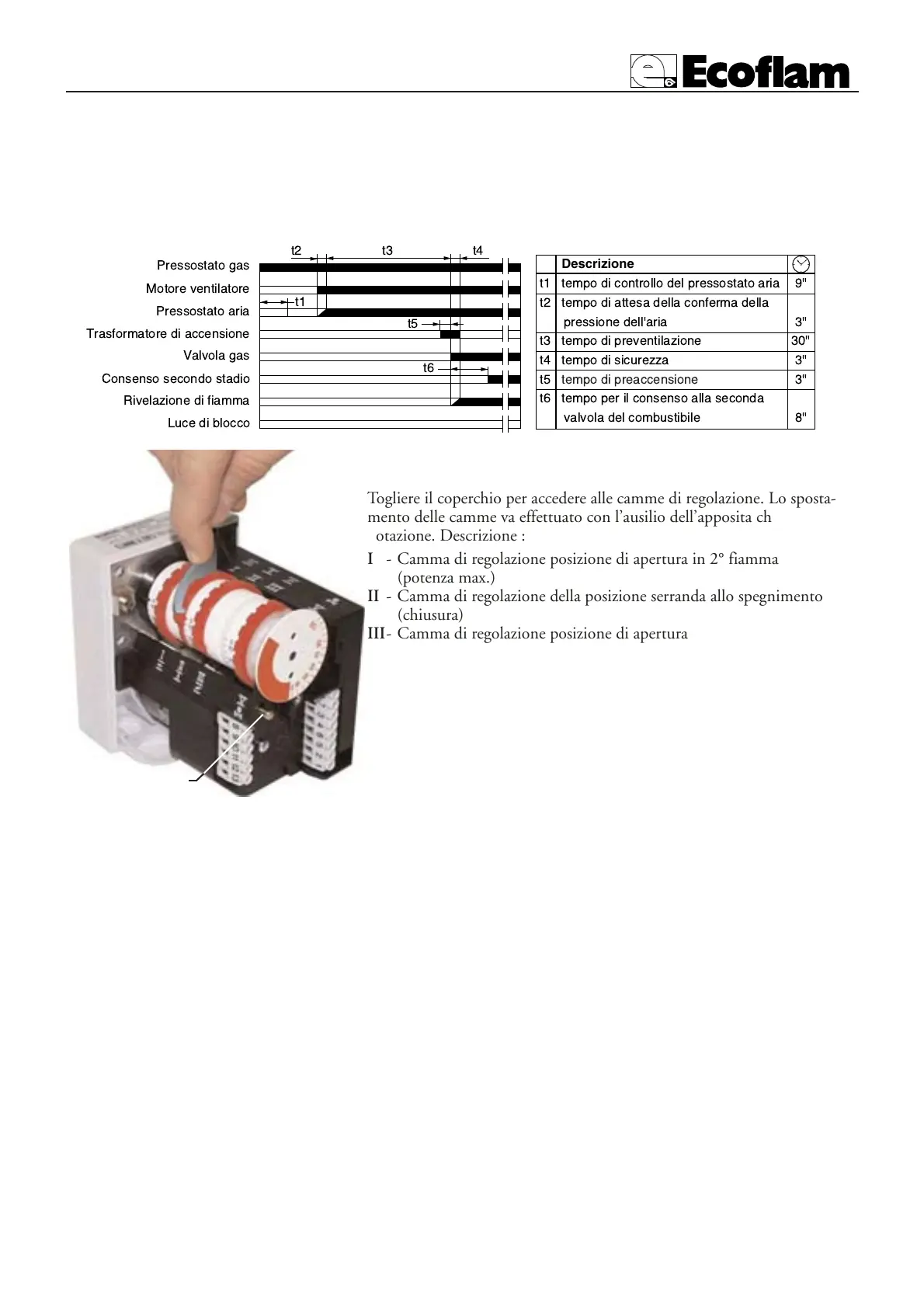

APPARECCHIATURA LANDIS & STAEFA LGB 21/LGB 22 - LMG 21/LMG 22
L’apparecchiatura Landis avvia il ventilatore e inizia la fase di prelavaggio della camera di combustione. Il corretto funzionamento é
controllato tramite il pressostato aria. Al termine della preventilazione, viene inserito il trasformatore di accensione e successivamen-
te le valvole gas. In caso di mancata accensione o spegnimento accidentale la sonda di ionizzazione interviene mandando in blocco
l’apparecchiatura entro il tempo di sicurezza.






  
  
 
  
  
 
 
 
Descrizione
 !    !  45
 !     
! 6 5
 !  ! 75
 !   5
 !  ! 5
 ! !    
   85
Togliere il coperchio per accedere alle camme di regolazione. Lo sposta-
mento delle camme va effettuato con l’ausilio dell’apposita chiavetta in
dotazione. Descrizione :
I - Camma di regolazione posizione di apertura in 2° fiamma
(potenza max.)
II - Camma di regolazione della posizione serranda allo spegnimento
(chiusura)
III- Camma di regolazione posizione di apertura in 1° fiamma
(potenza min.)
V - Camma di consenso all’apertura dell’elettrovalvola del 2° stadio
NOTA : La camma V (di consenso all’apertura dell’elettrovalvola del 2°
stadio) va regolata in una posizione intermedia tra quella di 1° fiamma e
quella di 2° fiamma (ad un angolo di circa 5° superiore a quello della
posizione di 1° fiamma).
LEVA DI BLOCCO
SERVOCOMANDO ARIA LANDIS & STAEFA
SQN 30 151A2700
BRUCIATORI VERSIONE “PAB” ASSEMBLAGGIO E REGOLAZIONE DELLA RAMPA GAS
Montare la rampa gas fissando le 4 viti della flangia e facendo attenzione al corretto posizionamento della
guarnizione (O-ring) di tenuta.
Collegare elettricamente la rampa gas tramite la spina a 6 poli.
Accendere il bruciatore (in fabbrica è già stata eseguita una pre-taratura di massima) e verificare la tenuta dei
raccordi gas eseguiti in sede di installazione.
Per adeguare il bruciatore all’effettiva potenza della caldaia agire come segue:
Alta fiamma
1. Portare il bruciatore in alta fiamma (la posizione della serranda aria deve essere impostata a 75° (apertura
massima), per regolare la portata dell'aria agire sulla posizione della testa di combustione. Solo in particolari
casi è necessario ridurre l'aria in alta fiamma, chiudendo l’aspirazione.
2. La posizione della farfalla gas dovrà essere inferoiore ai 90° (es.85°, è importante non superare i 90° per
ottenere un'ottima combustione durante il passaggio da alta a bassa fiamma). Correggere eventualmente que-
sta posizione agendo sulla vite “1” dopo aver allentato il dado “2”.
3. regolare la portata del gas in alta fiamma tramite lo stabilizzatore, o agendo sulla valvola del gas regolabile.
Bassa fiamma
4. Scegliere la posizione di primo stadio sul servocomando (normalmente compresa tra 10° e 30°) in base alla
potenza di carico ridotto richiesta, e commutare in bassa fiamma.
5. regolare la portata del gas per ottenere la combustione ottimale, variando la posizione della valvola a farfalla
