pag.6
A LB 448 Blu 500 ÷ 1400 P AB
2Ö3mm
2Ö3mm
BLU 500-700-1000 PAB
BLU 1200-1400 PAB

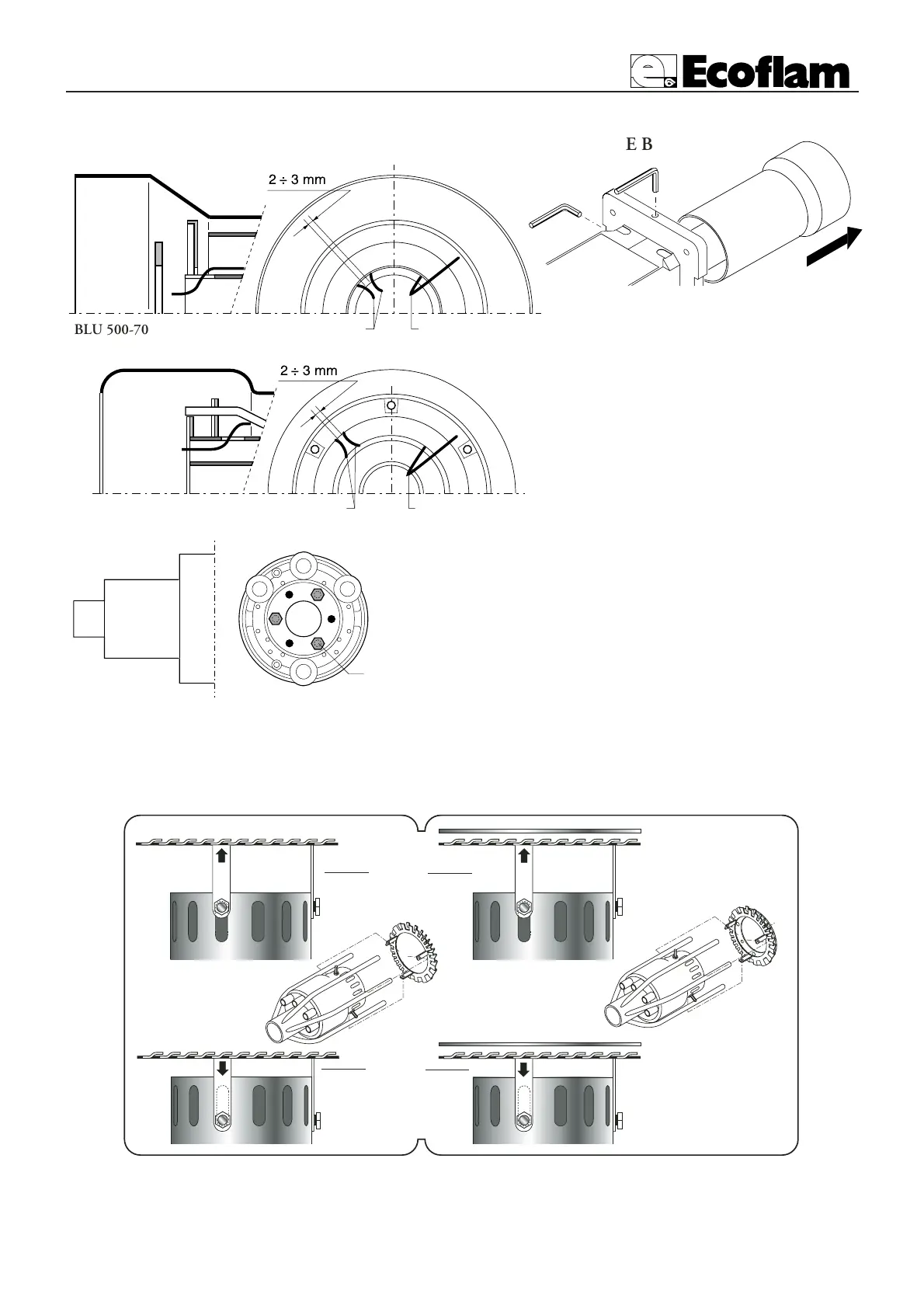

POSIZIONE ELETTRODI
Elettrodo di
accensione
Elettrodo di
rivelazione
Elettrodo di
accensione
Elettrodo di
rivelazione
PASSAGGIO DA METANO A G.P.L. : togliere il gruppo disco anteriore nella testa di combustione e inserire il
disco posteriore.
PASSAGGIO DA G.P.L. A METANO : togliere il disco posteriore nella testa di combustione e inserire il gruppo
disco anteriore.
POSIZIONAMENTO DEL DISCO PER METANO E G.P.L.
I
0
RIMOZIONE BOCCAGLIO
Per trasformare il bruciatore da metano a G.P.L. eseguire le seguenti opera-
zioni (come indicato in figura):- Rimuovere il disco anteriore dalla testa di
combustione. - Eseguire filettatura M6 su tre fori Ø 5.
- Tappare i tre fori filettati con viti M6. - Sostituire il disco anteriore nella
testa di combustione.
M6
TRASFORMAZIONE DA METANO A G.P.L. BLU 500
SOLO BLU 700-1000 PAB
PASSAGGIO DA METANO A G.P.L. : togliere il disco anteriore nella testa di combustione.
PASSAGGIO DA G.P.L. A METANO : inserire il disco anteriore nella testa di combustione.
Aperto
Chiuso
METANO
G.P.L.
Blu 1200
Blu 1400
