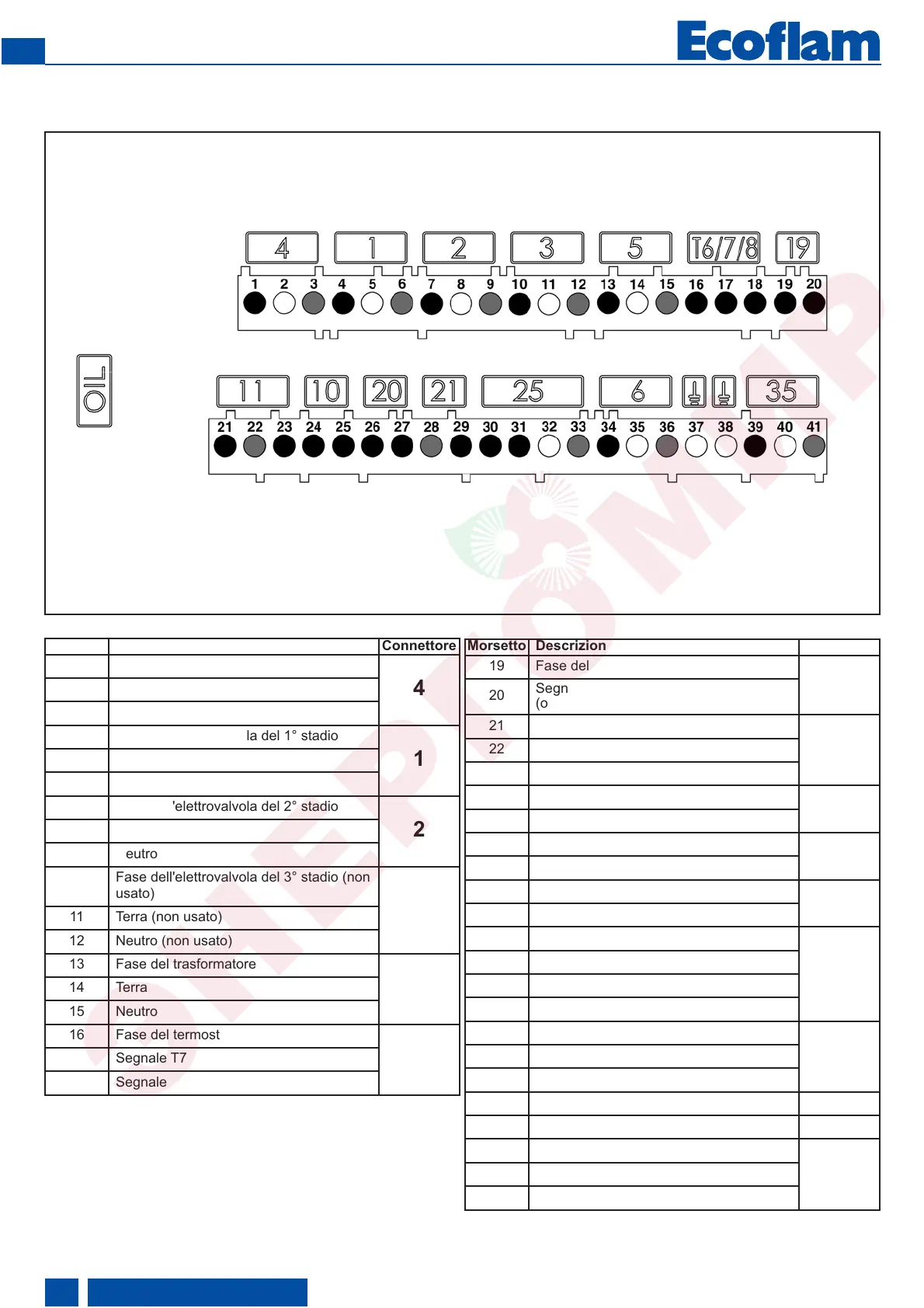

Funzione - Schema di collegamento morsetti a 230 Volt
Morsetto Descrizione Connettore
1 Fase motore del bruciatore
4
2 Terra
3 Neutro
4 Fase dell'elettrovalvola del 1° stadio
1
5 Terra
6 Neutro
7 Fase dell'elettrovalvola del 2° stadio
2
8 Terra
9 Neutro
10
Fase dell'elettrovalvola del 3° stadio (non
usato)
3
11 Terra (non usato)
12 Neutro (non usato)
13 Fase del trasformatore
5
14 Terra
15 Neutro
16 Fase del termostato 2° stadio
T6/7/8
17 Segnale T7
18 Segnale T8
Morsetto Descrizione Connettore
19 Fase del termostato del 1° stadio (T1)
19
20
Segnale di richiesta di riscaldamento
(opzionale T2)
21 Segnale di monitoraggio fiamma
11
22 Terra
23 Fase
24 Non utilizzato
10
25 Non utilizzato
26 Fase
20
27 Segnale di sblocco a distanza
28 Neutro
21
29 Fase del segnale di anomalia
30 Fase
25
31 Riscaldatore / contatto di liberazione
32 Terra
33 Neutro
34 Fase L1
6
35 Terra
36 Neutro
37 Terra
38 Terra
39 Fase del gruppo motopompa
35
40 Terra
41 Neutro
