Ecoflam MAX P 35 AB - Page 39

H
(m)
ø 10 mm ø 12 mm
0
0,5
1
2
3
3,5
32
36
40
48
56
60
90
90
90
90
90
90
AS 67
(m)
H
H
H
(m)
ø 10 mm ø 12 mm
0
0,5
1
2
3
3,5
25
21
18
10
5
---
70
62
54
38
20
10
AS 67
(m)

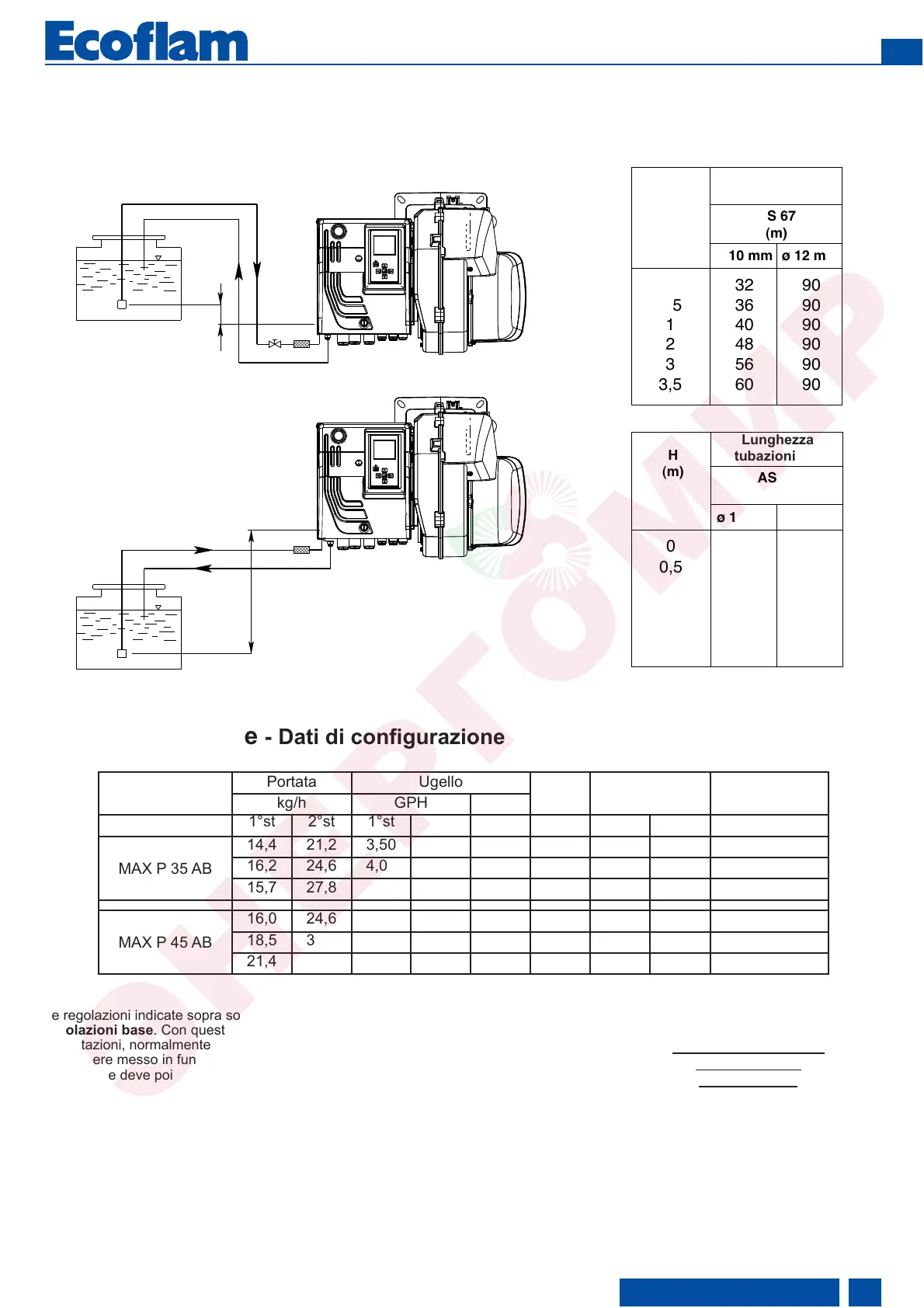

Installazione - Linea di alimentazione del combustibile
Bitubo dalla sommità del serbatoio
Bitubo in aspirazione
Lunghezza
tubazioni (m)
ALIMENTAZIONE COMBUSTIBILE CON SUNTEC AS 67 B
Lunghezza
tubazioni (m)
Messa in funzione
- Dati di configurazione - Regolazione dell’aria
Modello
Portata Ugello
Pompa Regolazione aria
Regolazione
testa
kg/h GPH Spray
1°st 2°st 1°st 2°st bar 1°st 2°st
MAX P 35 AB
14,4 21,2 3,50 1,50 60°S 12 30° 40° 4
16,2 24,6 4,00 2,00 60°S 12 30° 55° 3
15,7 27,8 4,00 3,00 60°S 11,4 30° 70° 2
MAX P 45 AB
16,0 24,6 4,00 2,00 60°S 12 30° 36° 4
18,5 32,3 4,50 3,50 60°S 12 27° 63° 3
21,4 39,8 5,00 4,50 60°S 14 30° 90° 2
420010492200
IT
Le regolazioni indicate sopra sono
regolazioni base. Con queste
impostazioni, normalmente, il bruciatore
può essere messo in funzione. La
regolazione deve poi essere verificata
utilizzando un analizzatore di
combustione.
Potrebbero rivelarsi necessarie correzioni
subordinate al singolo impianto.
Valori di combustione favorevoli si
possono ottenere mediante l'uso degli
ugelli seguenti:
DANFOSS H÷S 80°÷60°
DELAVAN W 60°
STEINEN S 60°
39
