Ecoflam MAX P 35 AB - Page 61

H
(m)
ø 10 mm ø 12 mm
0
0,5
1
2
3
3,5
32
36
40
48
56
60
90
90
90
90
90
90
AS 67
(m)
H
H
H
(m)
ø 10 mm ø 12 mm
0
0,5
1
2
3
3,5
25
21
18
10
5
---
70
62
54
38
20
10
AS 67
(m)

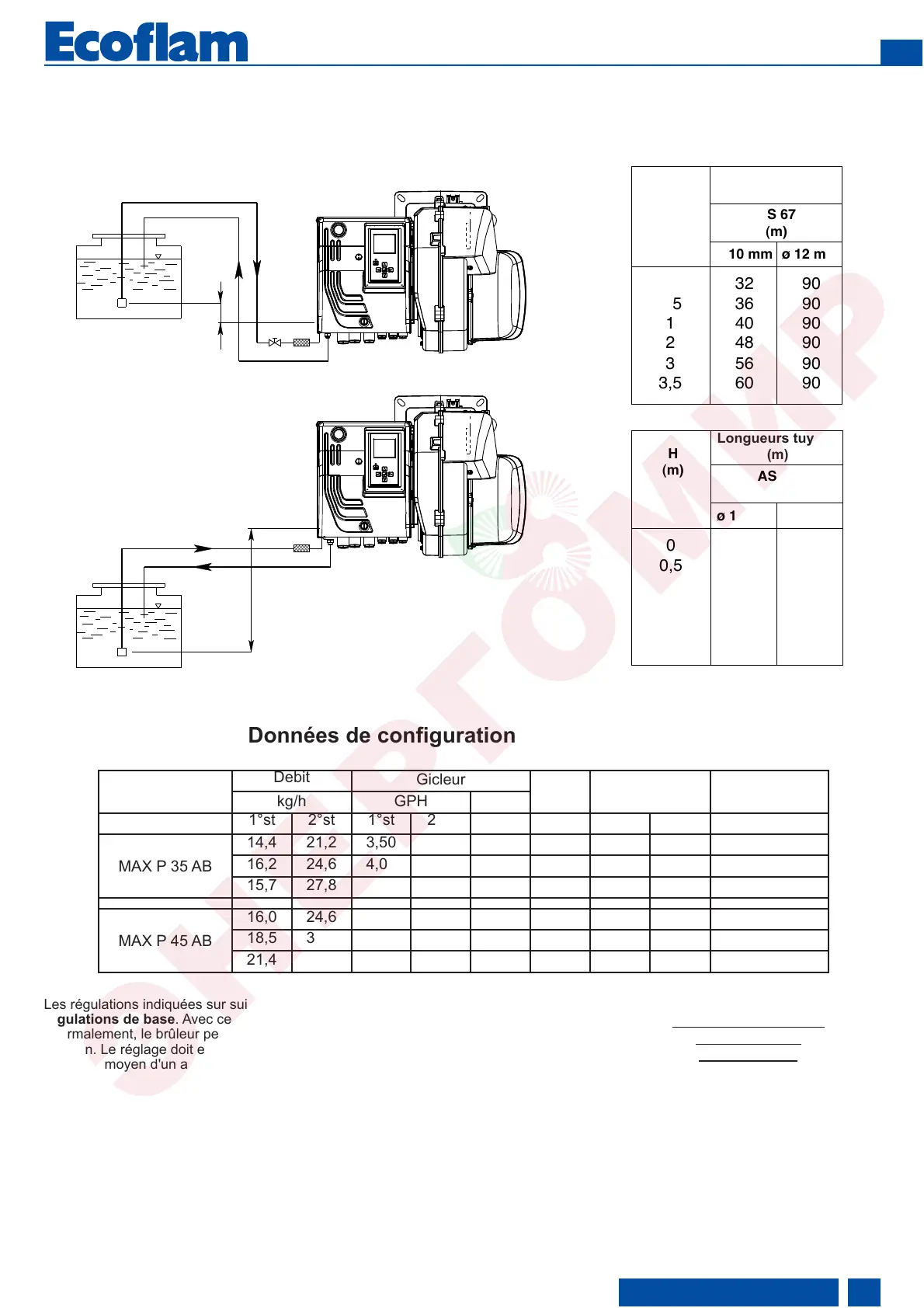

Installation
- Ligne d'alimentation du combustible
Raccordement bitube en charge
Raccordement bitube en aspiration
Longueurs tuyaux
(m)
ALIMENTATION COMBUSTIBLE AVEC SUNTEC AS 67 B
Longueurs tuyaux
(m)
420010492200
FR
Mise en service
- Données de configuration - Réglage de l’air
Modèle
Debit
Gicleur
Pompe
Réglage de
l’air
Réglage tete
kg/h GPH Spray
1°st 2°st 1°st 2°st bar 1°st 2°st
MAX P 35 AB
14,4 21,2 3,50 1,50 60°S 12 30° 40° 4
16,2 24,6 4,00 2,00 60°S 12 30° 55° 3
15,7 27,8 4,00 3,00 60°S 11,4 30° 70° 2
MAX P 45 AB
16,0 24,6 4,00 2,00 60°S 12 30° 36° 4
18,5 32,3 4,50 3,50 60°S 12 27° 63° 3
21,4 39,8 5,00 4,50 60°S 14 30° 90° 2
Les régulations indiquées sur suis
régulations de base. Avec ces sélections
, normalement, le brûleur peut être mis en
fonction. Le réglage doit ensuite être
vérifié au moyen d'un analyseur de
combustion.
Des corrections subordonnées à chaque
installation pourraient s'avérer néces-
saires. On peut obtenir des valeurs de
combustion favorables en utilisant les
buses suivantes:
DANFOSS H÷S 80°÷60°
DELAVAN W 60°
STEINEN S 60°
61
