Ecoflam MINOR 12.1 User Manual

pag.19
LB752 Minor 4.1/8.1/12.1 - R
D
DATOS DE REGULACIÓN
INYECTOR : DANFOSS H÷S 80°÷60°; DELAVAN W 60°; STEINEN S 60°
INYECTOR BOMBA CAUDAL REGLAJE DE LA CABEZA REGLAJE DEL AIRE
normal precalentador normal precalentador normal precalentador
GPH SPRY BAR kg/h kg/h Pos. Pos. Pos. Pos.
0.40 80°H 12 1,7 - 0 - 1,5 -
0.50 80°S 12 2 1,82 1 0 3 1,5
0.60 80°S 12 2,4 1,92 2 1 4 3
0.65 60°S 12 2,7 2,4 2 2 4,2 4
0.75 60°S 12 3,1 2,7 3 2 4,6 4,2
0.85 60°S 12 3,5 3,1 4 3 6 4,6
1.00 60°S 12 4,35 4,1 6 4 9 6
1.00 60°S 12 4,35 4,1 0 0 1 1
1.10 60°S 12 4,5 4,3 1 0 2,5 2
1.25 60°S 12 5 4,7 2 1 3,5 3
1.35 60°S 12 5,6 5,3 3 2 5 4
1.50 60°S 12 6,2 5,9 4 3 6 5,5
1.65 60°S 12 7 6,8 5 4,5 8 7
1.75 60°S 12 7,6 7,3 6 5,5 9 8,5
1.50 60°S 12 6,2 - 0 - 1 -
1.65 60°S 12 7 - 1 - 2 -
1.75 60°S 12 7,6 - 2 - 2,8 -
2.00 60°S 12 8,3 - 3 - 3,4 -
2.25 60°S 12 9,3 - 3 - 5 -
2.50 60°S 12 10,4 - 4 - 7 -
2.75 60°S 12 11,5 - 6 - 9 -
MINOR 4.1 / R
MINOR 12.1 / R
MINOR 8.1 / R
H
H
(m)
ø 8 mm
ø 10 mm
0,5
1
1,5
2
2,5
3
3,5
30
35
40
45
50
55
60
65
70
75
80
85
90
95
H
(m)
ø 8 mm ø 10 mm
0,5
1
1,5
2
2,5
3
3,5
23
21
19
17
14
9
4
55
50
45
40
34
28
22
H

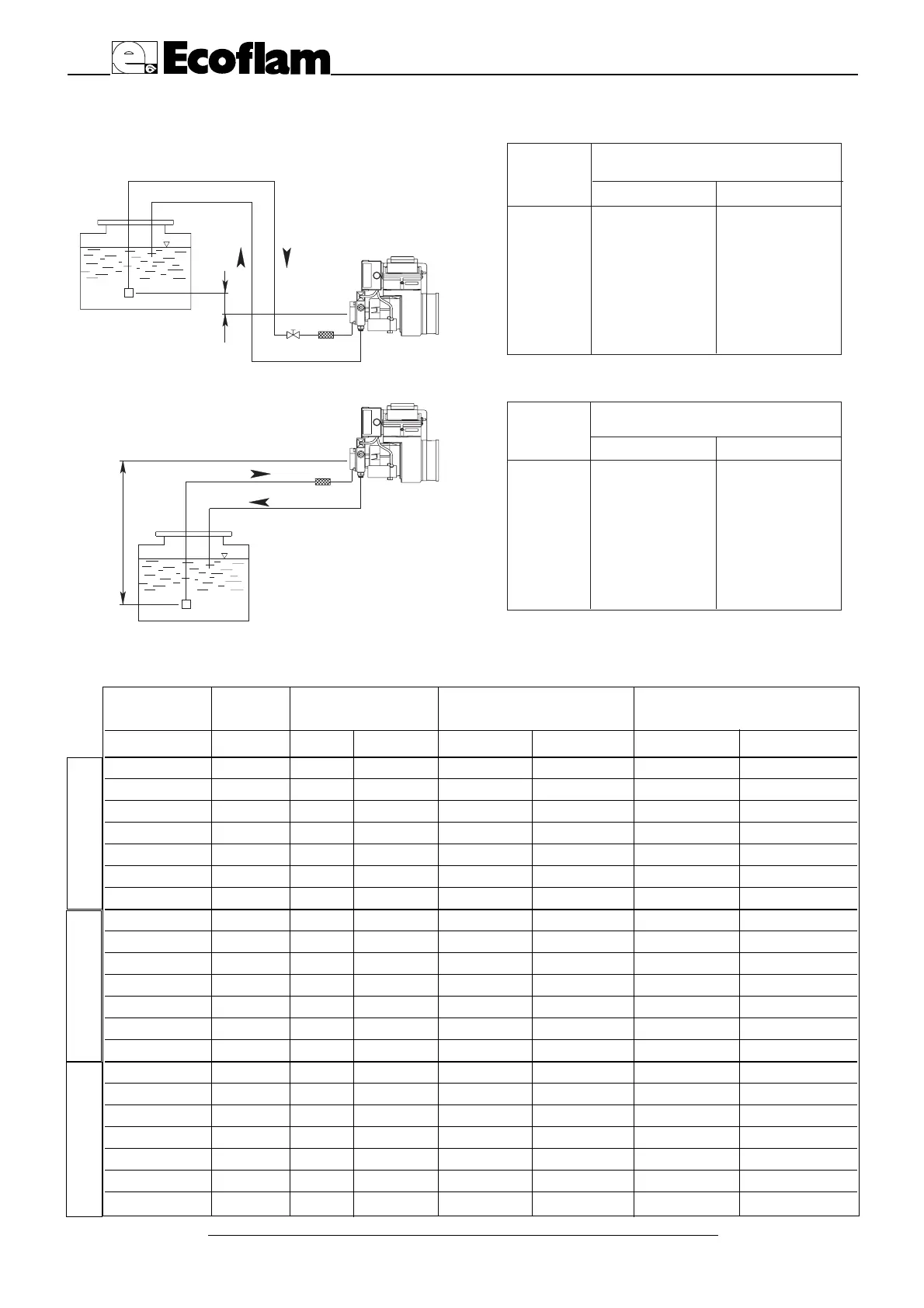

ALIMENTACIÓN DEL COMBUSTIBLE
Tubo doble de la parte superior del depósito
Tubo doble de aspiración
Longitud de los tubos (m)
Longitud de los tubos (m)
