快速入門指南

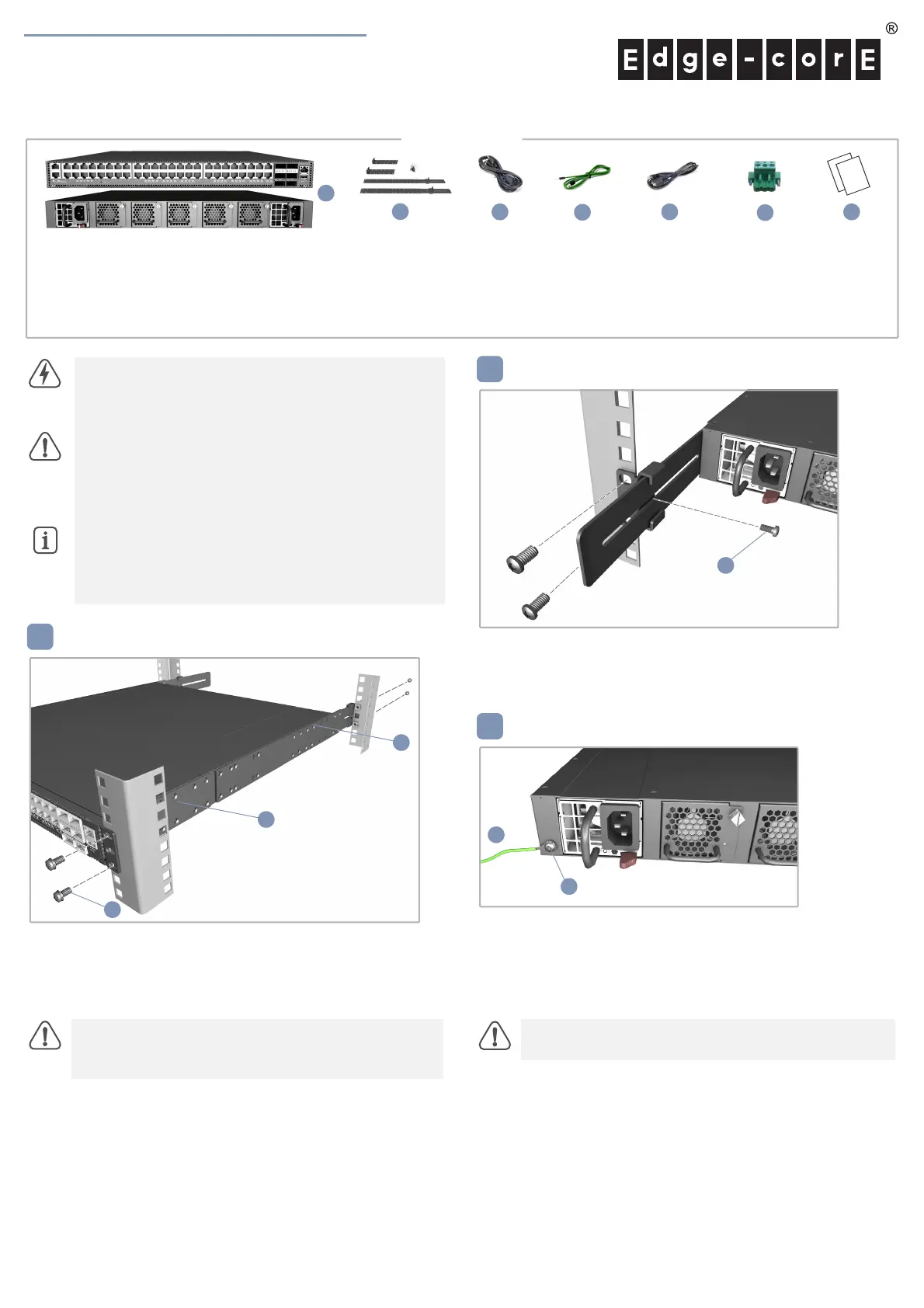

安裝托架
1. 利用四個所附之托架螺絲，將前柱和後柱托架安裝在交換器
上。
2. 使用隨機櫃提供的螺絲及籠罩 / 夾片螺帽，將交換器固定在
機櫃上。
調整後柱托架固定片
1. 利用所附的定位螺絲，鎖緊後柱托架固定片位置。
您可以調整後柱托架固定片，裝配 56 cm 至 75 cm 不同的機
櫃深度。
將交換器接地
1. 請確保機櫃正確接地，並符合 ETSI ETS 300 253。確認與機
櫃接地點間有良好的電氣連接性 （無油漆或絕緣表面處
理）。
2. 將接地線 （#14 AWG）安裝在交換器後面板接地點上。接
下來，將接地線另一端連接至機櫃接地。
警告： 為了可以更安全的使用與安裝機台，請務必使用
AS5835-54T 隨貨附贈的配件，避免導致設備損壞或其他
風險產生。 使用未經批准的配件造成的任何損壞，均不在
保修範圍內。
注意：
交換器包含有安裝在底座上之插入式電源供應器
（ PSU）及風扇托盤模組。所有已安裝之模組氣流方向，
必須一致。亦即，若已安裝之電源模組具有從前到後
（F2B）氣流方向，則所有已安裝之風扇托盤模組也必須
具有 F2B 氣流方向。
說明：
交換器上有預載入的開放網路安裝環境
（ONIE）軟體安裝程式，但沒有交換器軟體映像檔。關
於相容交換器軟體的資訊可參閱：
www.edge-core.com。
注意：
需要兩個人，將交換器裝到機櫃上。一個人應將
交換器放到機櫃中，而另一個人使用機櫃螺絲將其固
定。
注意：
在切斷所有電源接線前，不得移除接地連接。
E092019-CS-R01
150200002099A
www.edge-core.com
1.
54
埠
10G/100G
乙太網路交換器
AS5835-54T
2. 機櫃安裝套件 —2 個前柱托架、2 個後柱托架、20 個螺絲
和 2 個固定片鎖定螺絲
3. 電源線 （僅 AC PSU 隨附）
4. 接地線 （僅 DC PSU 隨附）
5. 控制電纜 （Console Cable）－ RJ45 轉 D-Sub
6. DC 電源轉接頭 （僅 48 VDC PSU 隨附）
7. 文件－
快速入門指南
（本文件）及
安全及法規資訊
54 埠 10G/100G 乙太網路交換器
AS5835-54T
1
2 7
5
3
4
6
