– 5 –

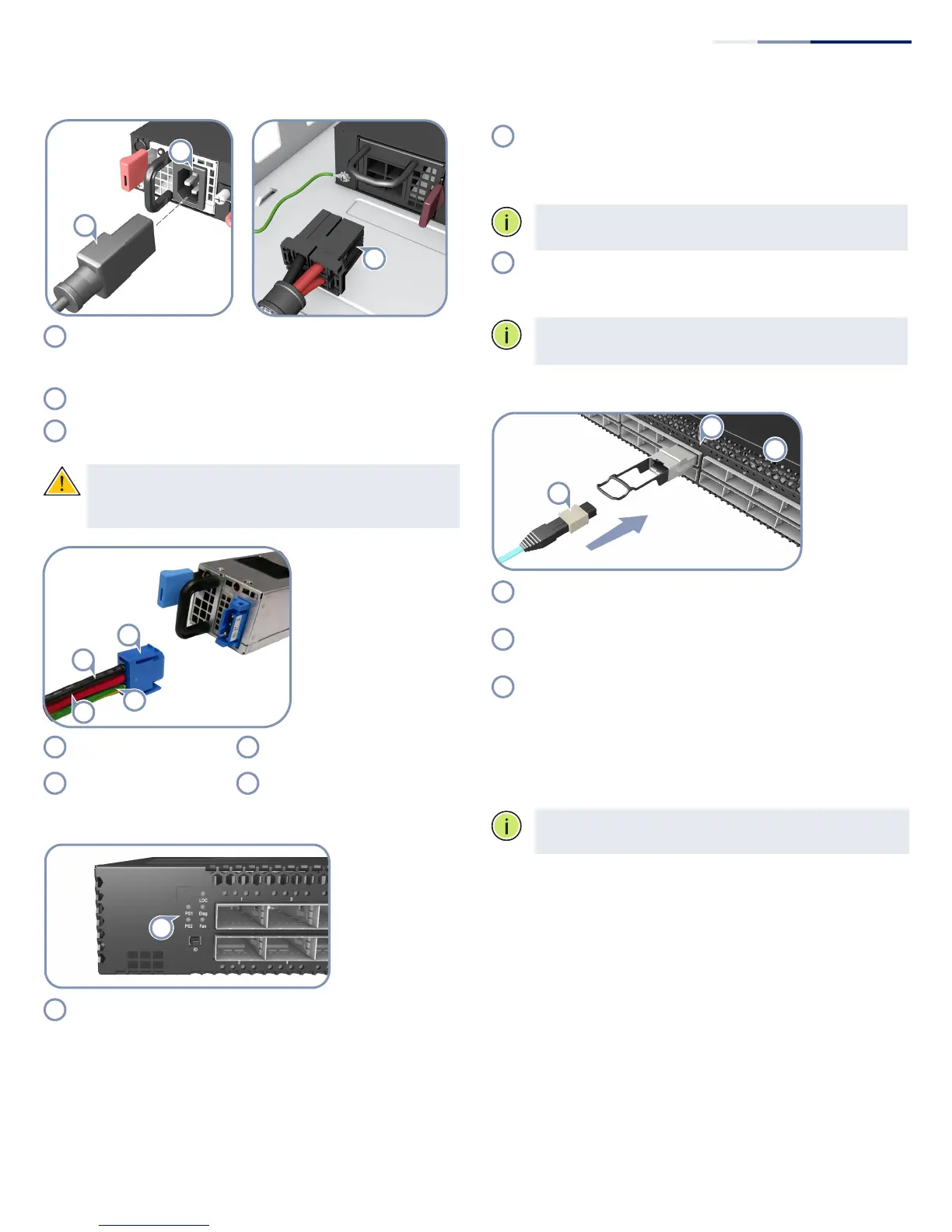

5. 连接电源
在交换机上安装 1 个或 2 个 AC 或 DC 电源模块。 本交换
机可使用最多 2 个 PSU，且 PSU 的气流方向必须与安装
的风扇框相同。
将外部 AC 或 DC 电源连接至模块。
交换机安装在开放型机架中时，将机架的托架接口连接
到 12 VDC PSU。
警告
：使用 UL/IEC/EN60950-1 认证的电源连接 DC
converter。使用 #14 AWG ( 用于 -36 VDC 到 -72 VDC PSU)
或 #8 AWG ( 用于 12 VDC PSU) 线连接到 DC PSU。
Positronic PLA03F7000/
AA 接口
-36 – -72 VDC ( 红线 )
DC 返回 ( 黑线 ) 接地 ( 黄绿线 )
6. 确认交换机的运转情况
透过检查系统 LED，确认交换机的基本运转情况。 如运
转正常， PSU1/PSU2、 Diag 和风扇 LED 会亮起绿灯。
7. 执行初次系统启动
如果网络操作系统 (NOS) 安装程序位于网络服务器中，
应首先使用 5、 5e 类或以上双绞线将 RJ-45 管理 (Mgmt)
端口连接到网络。 (NOS 安装程序位于相连的存储装置中
时不需要。 )
注意：
AS7716-32X， RJ-45 Mgmt 管理仅支持 1000 Mbps
模式。
启动交换机。等待 ONIE 软件找到和执行 NOS 安装程
序，然后等待安装程序加载 NOS 软件映像。
以后交换机启动时将跳过 ONIE 而直接运行 NOS 软件。
注意：
有关 ONIE 软件位置选项和设置的详细信息，请
参见 NOS 安装程序和 NOS 文档。
8. 连接网线
对于 RJ-45 管理端口，请连接 100-ohm 类别 5、5e 或以上
的双绞线。
将 DAC 缆线连接至 QSFP28 插槽，也可先安装好 QSFP28
收发器，然后将光纤连接至收发器端口上。
建立连接后，检查端口状态 LED，确保连接正常。每个
QSFP28 端口有四个 LED，在以下模式中指示正常连接：
◆
1 LED 蓝色 — 100 Gbps 模式
◆
1-2 LED 紫色 — 50 Gbps 突破模式 ( 兩通道 )
◆
1 LED 橙色 — 40 Gbps 模式
◆
1-4 LED 白色 — 25 Gbps 突破模式 ( 四通道 )
◆
1-4 LED 绿色 — 10 Gbps 突破模式 ( 四通道 )
注意
:
完成连接后，请检查端口状态 LED，以确保已正常
连接。
快速入门指南
