– 1 –

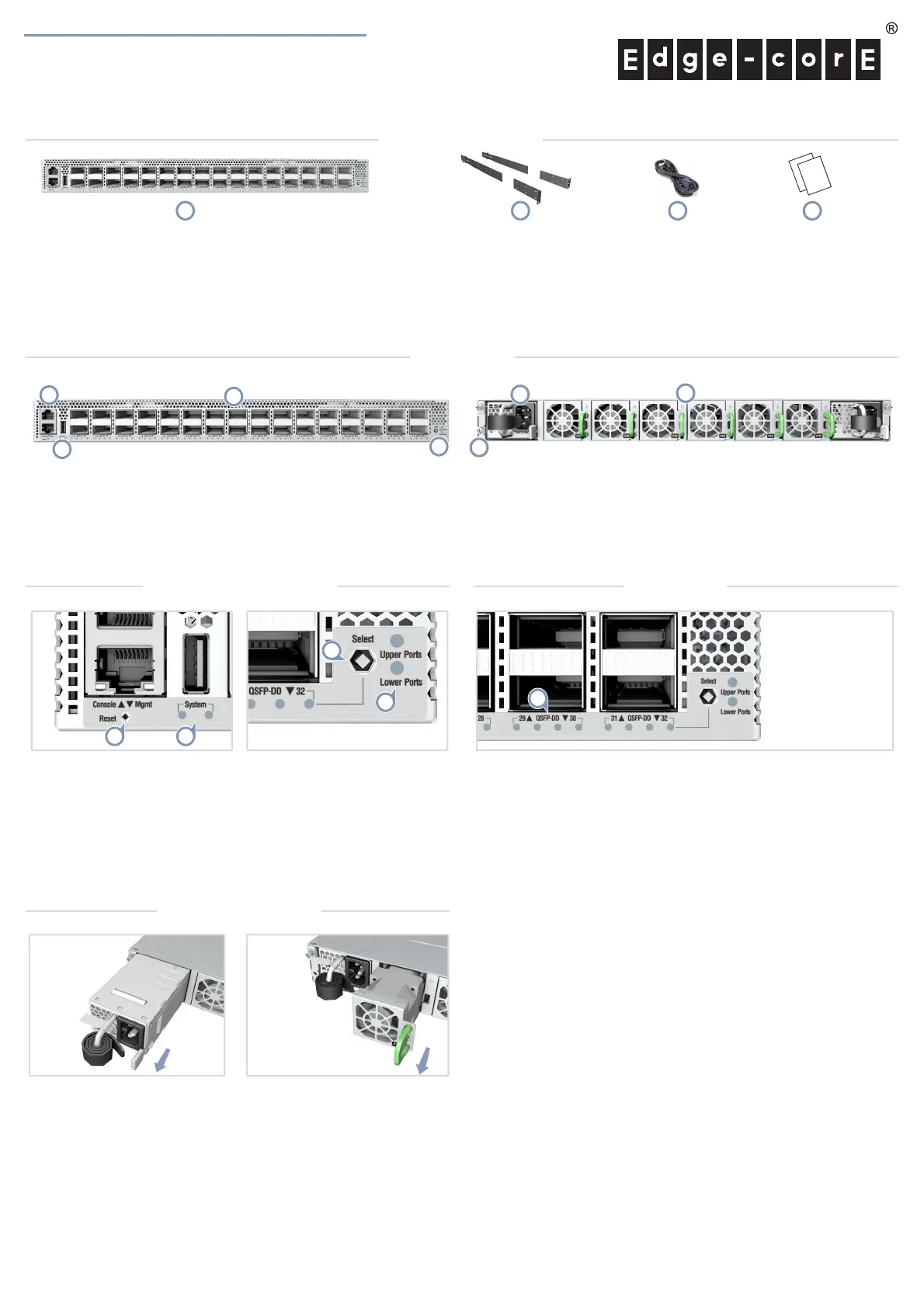

快速入門指南
32 埠 400G 乙太網路交換器
AS9516-32D
1.
AS9516-32D 交換器
2. 機櫃安裝套件 —2 個前柱托架、2 個後柱托架、1 個左側及 1
個右側後柱托架固定片、20 個螺絲和 2 個固定片鎖定螺絲
3. 電源線 (x2)— 日本、美國、歐洲大陸、英國或中國
4. 文件－ 快速入門指南 （本文件）及 安全及法規資訊
1. 管理埠：1000BASE-T RJ-45，RJ-45 控制埠，USB
2. 系統 LED
3. 32 x 400G QSFP-DD 連接埠
4. 連接埠 LED 選擇按鈕及狀態 LED
5. 接地螺絲
6. 2 x AC PSU
7. 6 x 風扇托盤
2
5
6
4
7
1
3
更換風扇托盤
1. 按壓把手釋放桿。
2. 從機殼內取出風扇托盤。
3. 安裝氣流方向相符的替換風
扇。
更換 PSU
1. 取下電源線。
2. 按住釋放桿並取出 PSU。
3. 安裝氣流方向相符的替換
PSU。
包裝內容物
簡介
更換 FRU
系統 ( 左側 )：亮綠光 ( 系統良好 )、亮黃光 ( 系統故障 )
系統 ( 右側 )：閃黃燈 （交換器定位器）
重設按鈕
連接埠選擇按紐：選擇用於上下連接埠的 LED 顯示器
上 / 下連接埠：亮綠光 ( 選擇 )
QSFP-DD LEDs
400G：1 LED 藍色
200G 分流：
1 LED 白燈， 1-2 LED
亮綠光
100G 分流：1-4 LED 亮綠光
50G 分流：1 LED 亮青光
RJ-45 Mgmt LED
左側：亮綠光 ( 連結 )
右側：亮綠光 ( 活動 )
系統 LED ／按鈕 連接埠 LED
1 2 3 4
www.edge-core.com
