- 10 -
ITALIANO
MONTAGGIO RIVESTIMENTO
fi g. 1
fi g. 2
A
fi g. 3
B
A
B
C
C
D
D
D
D
C
C

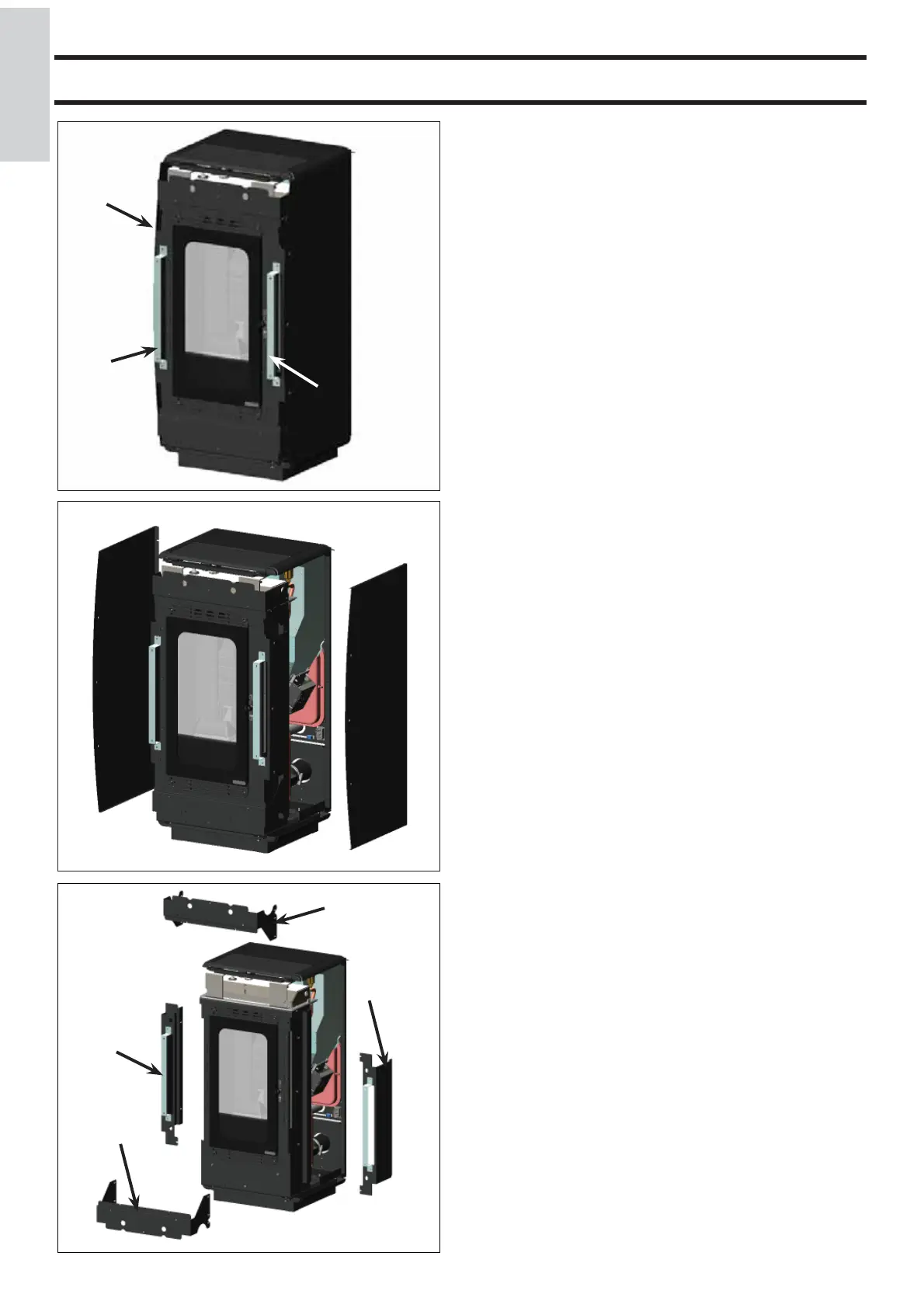

Fig. 1
La termostufa viene consegnata (fi g. 1) con i fi anchi metallici
(A-B) e le staffe metalliche per il fi ssaggio degli elementi verti-
cali e frontali in in ceramica (C-D) già montati.
I pezzi sottoindicati sono invece imballati a parte.
• n° 2 elementi laterali in ceramica (E - fi g. 7)
• n° 2 elementi orizzontali in ceramica (F - fi g. 7)
• n° 10 perni zigrinati M4
• n° 10 rondelle
Per il montaggio procedere come segue:
Fig. 2
Smontare dalla termostufa i due fi anchi metallici (A-B)
Fig. 3
Smontare dalla termostufa le staffe metalliche (C-D) di fi ssag-
gio degli elementi verticali e orizzontali in ceramica
