- 47 -
FRANÇAIS
*
**
CARACTERISTIQUES
PORT SÉRIE
Sur le port AUX, vous pouvez faire installer par le Revendeur un dispositif en option
permettant le contrôle de l’allumage et de l’extinction (par exemple un combinateur
téléphonique ou un thermostat d’ambiance), placé derrière le thermopoêle. Peut être
connecter avec le chevalet fourni en option prévu à cet effet (cod. 640560).
BATTERIE TAMPON
Une batterie tampon (type CR 2032 de 3 Volts) se trouve sur la carte électronique. Son
dysfonctionnement (non considéré comme un défaut de produit, mais comme l’usure
normale) est indiqué par “Contrôle/batterie”. Pour plus de références le cas échéant,
contacter le Revendeur qui a effectué le 1er allumage.
LEONARDO
®
est un système de sécurité et de réglage de la combustion qui permet un fon-
ctionnement optimal quelles que soient les conditions grâce à deux capteurs qui relèvent
le niveau de pression dans la chambre de combustion et la température des fumées.
Ces deux paramètres sont relevés et par conséquent optimisés en continu de manière à
corriger en temps réel les éventuelles anomalies de fonctionnement. Le système LEO-
NARDO
®
obtient une combustion constante en réglant automatiquement le tirage selon
les caractéristiques du conduit de cheminée (courbes, longueur, forme, diamètre etc..) et
les conditions environnementales (vent, humidité, pression atmosphérique, installation en
haute altitude etc..).
Il est nécessaire que les normes d’installation soient respectées. Le système LEONAR-
DO
®
est, en outre, capable de reconnaitre le type de pellet et de régler automatiquement
l’affl ux pour garantir instant après instant le niveau de combustion demandé.
• APPAREILS ÉLECTRONIQUES
FUSIBLE sur la prise avec interrupteur
située à l’arrière du thermopoêle, deux
fusibles sont insères, l’un est fonctionnel
(*) et l’autre est de réserve (* *).

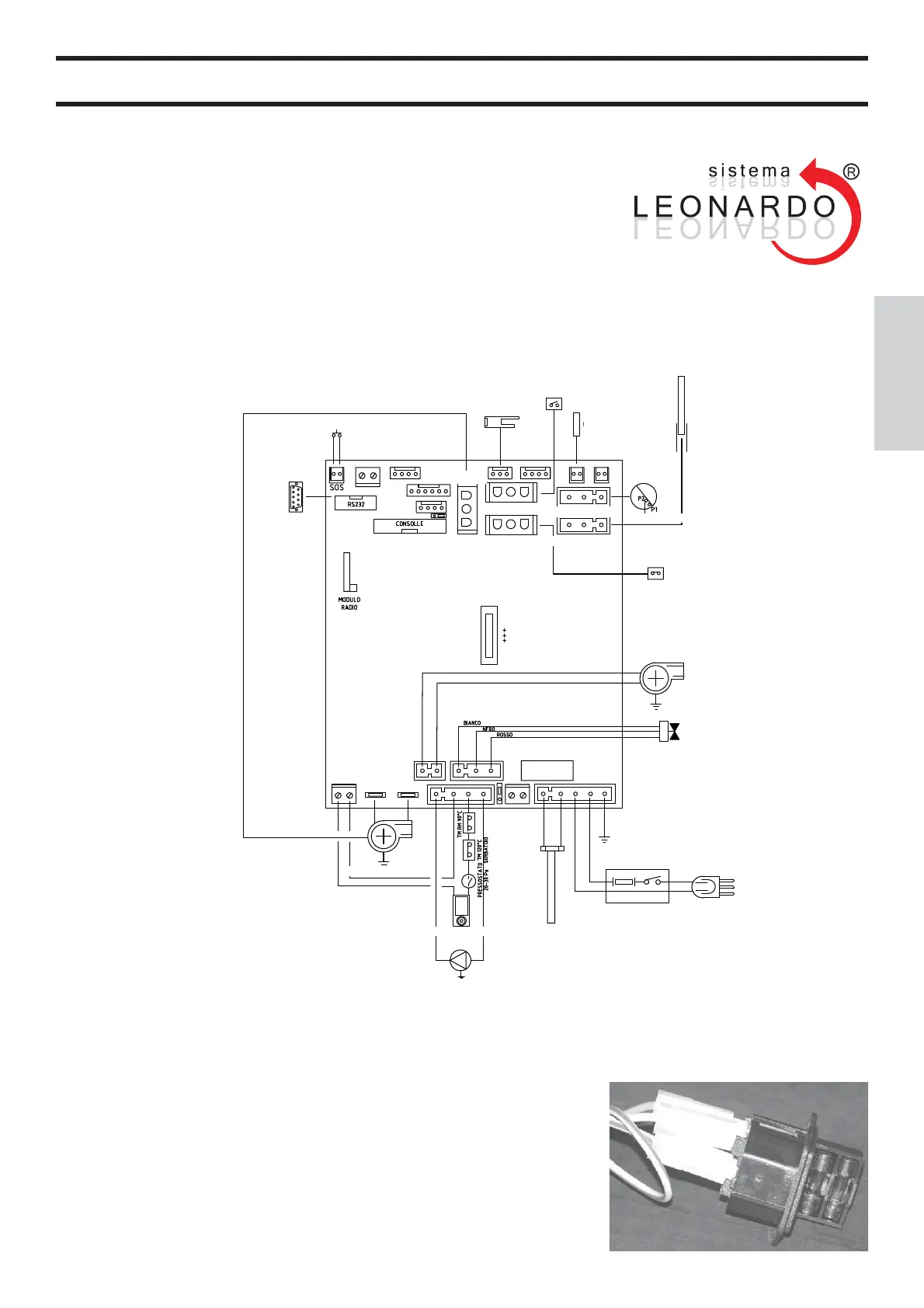

• CARTE ELECTRONIQUE
Réseau 230 vac
50Hz +/-10%
rpm Vis sans fi n
Prise arrière poêle
Prise
RS323
fuse 2A
fuse 2A
RPM fumées
Capteur fl ux
Thermocouple
Vacuomètre
Points de lecture
batterie tampon
cr2032
Mot. Exp. Fumées
Res allumage
Ventilation
Vis sans fi n
Vacuomètre
Thermocouple
Sonde de l’eau
de refoulement
Circulateur de
refoulement
Flussostat
sanitaire
Vanne trois voies
ECS
Pressostat pression mini-
mum circuit hydraulique
bouton d’urgence
