- 12 -
ITALIANO

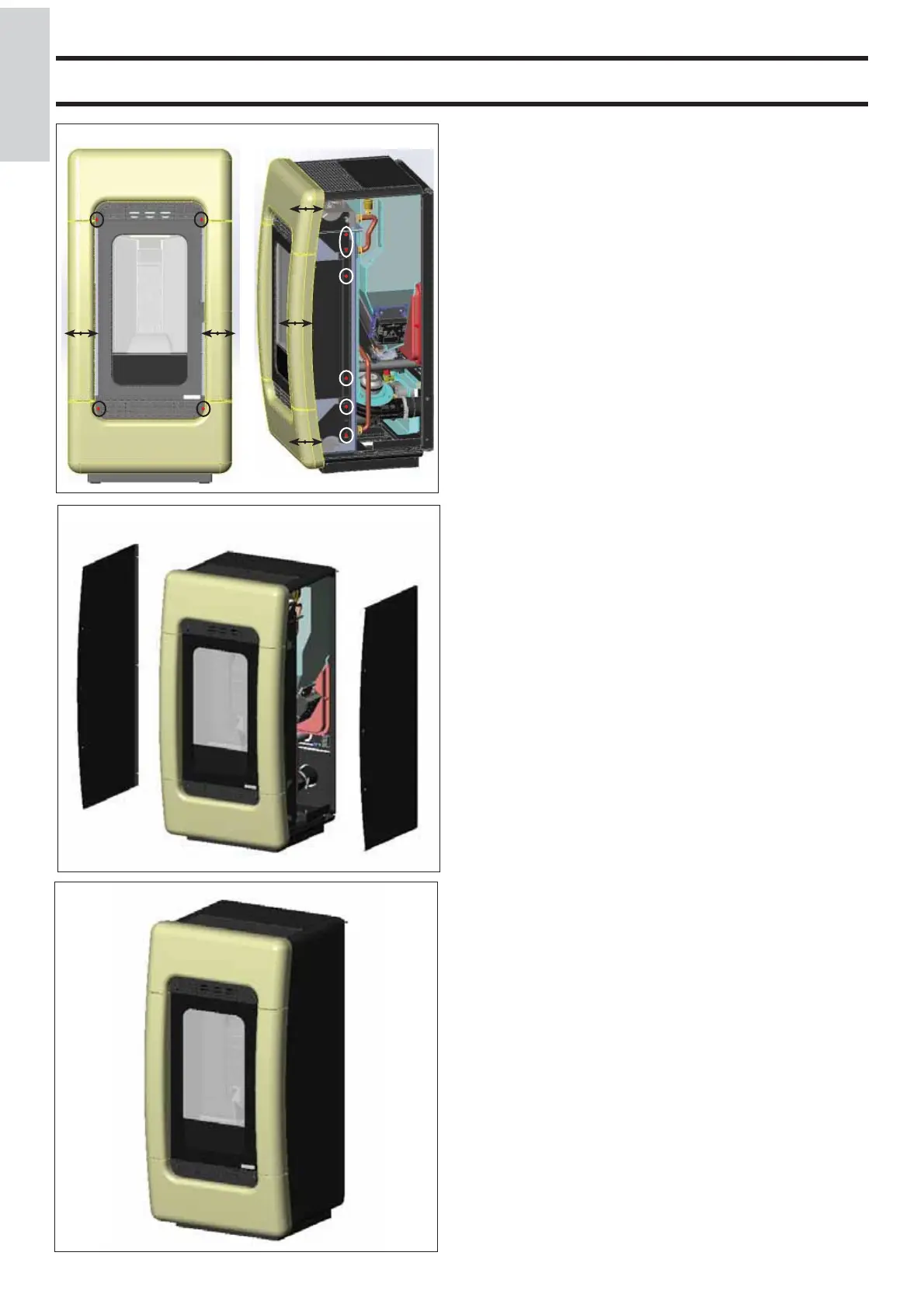

Fig. 7
Gli elementi E ed F una volta montati devono essere registarti
affi nchè risultino allineati tra loro procedendo come segue:
- Agire sulle viti 1-2-3-4 per allineare orizzontalmente gli ele-
menti verticali in ceramica (E)
- Agire sulle viti 5-6 per allineare la curvatura degli elementi
verticali in ceramica (E)
- Agire sulle viti 7-8-9-10 per allineare la curvatura degli ele-
menti orizzontali in ceramica (F)
Fig. 8
Rimontare i fi anchi metallici (A e B) precedentemente smontati
dalla termostufa.
Fig. 9
La fi gura rappresenta la termostufa completamente allestita.
ATTENZIONE:
VERIFICARE CHE L’ANTINA IN FASE DI APERTURA
NON ENTRI IN CONTATTO CON GLI ELEMENTI VER-
TICALI IN CERAMICA.
MONTAGGIO RIVESTIMENTO
fi g. 9
fi g. 8
fi g. 7
A
B
F
F
EE
12
34
5
6
7
8
9
10
F
F
E
E
