PORTUGUÊS
- 155 -
Vaso de expansão fechado
“Absorve” as variações de volume da água contida na caldeira
térmica, por efeito do aquecimento.
É necessário que um técnico térmico avalie a necessidade
de integrar o vaso existente com mais um, em função do
conteúdo total da água do sistema!
Motorredutor
Activa o parafuso sem fi m para possibilitar o transporte dos
pellets desde o depósito até o cadinho.
Manómetro
Posicionada atrás da caldeira térmica
(B -fi g. 1), possibilita ler a
pressão da água.
Com a caldeira térmica a funcionar, a pressão aconselhada é de
1,5 bar.
Pequena válvula de respiro
Inserida na parte superior debaixo da grelha do tampo dianteiro
(ver a pág. 168 - fi g. 2), possibilita “purgar” o ar que even-
tualmente haja durante o carregamento da água no interior da
caldeira térmica.
Pressóstato água:
Situado no circuito hidráulico, intervém bloqueando a caldeira
quando a pressão do sistema é baixa.
Verifi car que não existam perdas e, em seguida, restabelecer
a pressão correta do sistema carregando água pelo respetivo
circuito.
Termopar da fumaça.
Situado na descarga de fumaça, lê a temperatura da mesma.
Regula a fase de acendimento e, caso a temperatura esteja de-
masiado baixa ou demasiado alta, inicia uma fase de bloqueio.
Sensor do fl uxo de ar.
Situado na canalização de aspiração, intervém e bloqueia a
caldeira térmica, quando o fl uxo do ar comburente estiver
incorrecto; portanto, com consequentes riscos de problemas de
depressão no circuito da fumaça.
Termóstato de segurança do parafuso sem fi m.
Situado nas proximidades do depósito de pellets, interrompe
a alimentação eléctrica do motorredutor caso a temperatura
detectada esteja demasiado alta.
Sonda de leitura da temperatura da água.
Lê a temperatura da água na caldeira térmica e envia as infor-
mações à placa, para a gestão da modulação da potência da
caldeira térmica.
Caso a temperatura esteja demasiado alta, é iniciada uma
fase de bloqueio.
Termóstato de segurança para temperaturas excessivas da
água
Lê a temperatura da água na caldeira térmica. No caso de
temperatura demasiado alta, interrompe a alimentação eléc-
trica do motorredutor. Em caso de intervenção do termostato,
esse deverá ser restabelecido por meio do botão de emergência
vermelho posicionado no lado posterior da caldeira térmica (A
- fi g. 1).
Resistência eléctrica
Provoca o início da combustão dos pellets. Permanece ligada
até a chama acender-se. É uma peça sujeita a desgaste.
Extractor de fumaça
“Empurra” a fumaça ao tubo de evacuação e, mediante de-
pressão apanha ar para a combustão.
Pressostato
Inserido na zona de aspiração de fumaça, intervém em caso
de depressão no circuito de fumaça (ex: tubo de evacuação de
fumaça) interrompendo a queda do pellet. Bloqueia o carre-
gamento de pellet, provocando o desligamento da caldeira
térmica.
Vacuómetro (sensor electrónico de pressão):
Situado sobre o extractor de fumaça, detecta o valor da de-
pressão (relativamente ao ambiente onde estiver instalado) na
câmara de combustão.
Termóstato de segurança do depósito
Situado no sistema de carregamento de pellets do depósito.
Intervém caso a temperatura no interior da caldeira térmica
seja demasiado elevada. Bloqueia o carregamento de pellets e
provoca o desligamento da caldeira térmica.
CARACTERÍSTICAS
• COMPONENTES - DISPOSITIVOS DE SEGURANÇA E DETECÇÃO
OBS.:
NO CASO DE BLOQUEIO, A CALDEIRA TÉRMICA VISUALIZA O MOTIVO E GUARDA NA MEMÓRIA QUE
HOUVE UM BLOQUEIO.
B
A

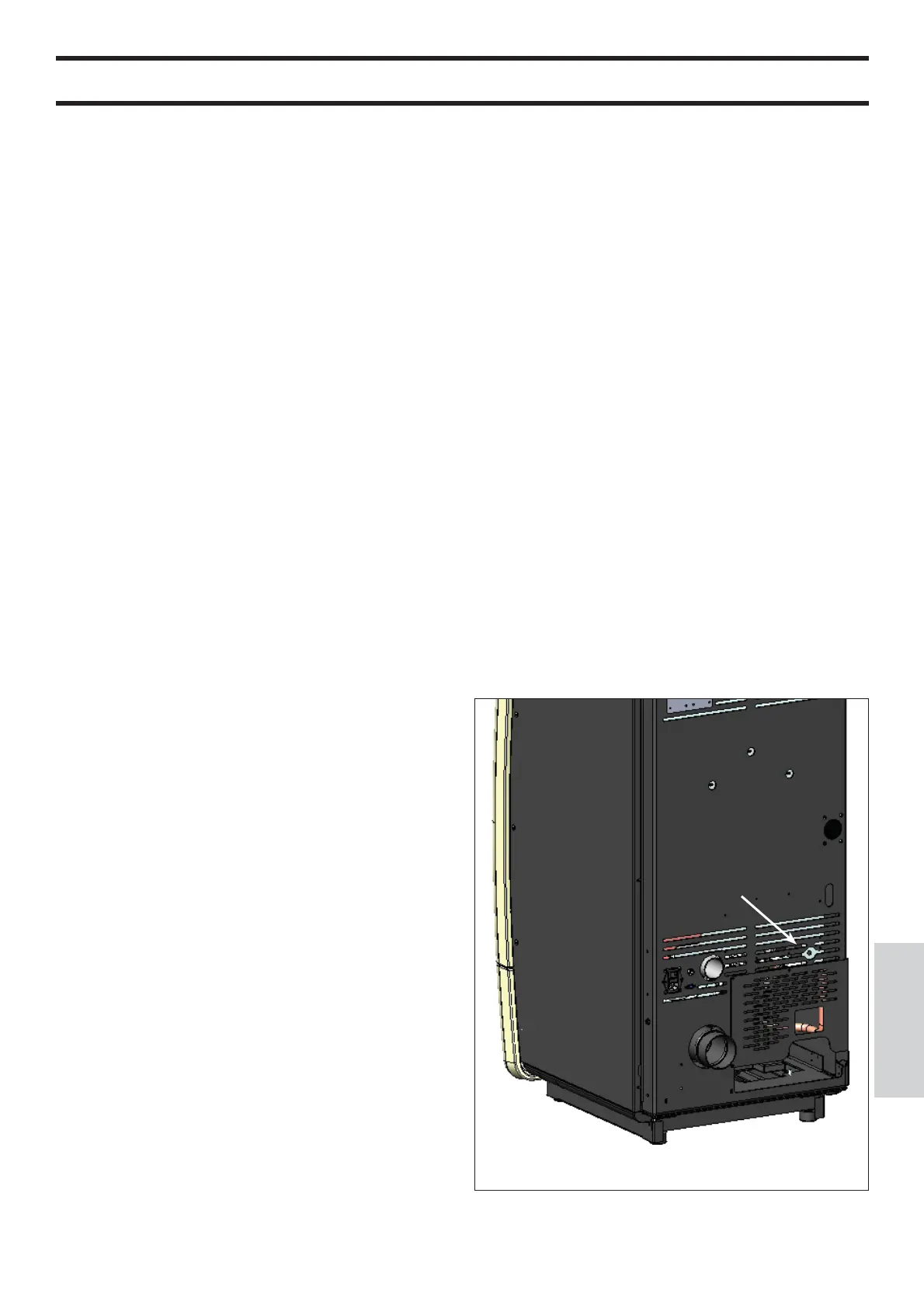

fi g. 1
