MONTAGEM DO REVESTIMENTO
fi g. 1
fi g. 2
A
fi g. 3
B
A
B
C
C
D
D
D
D
C
C
Fig. 1

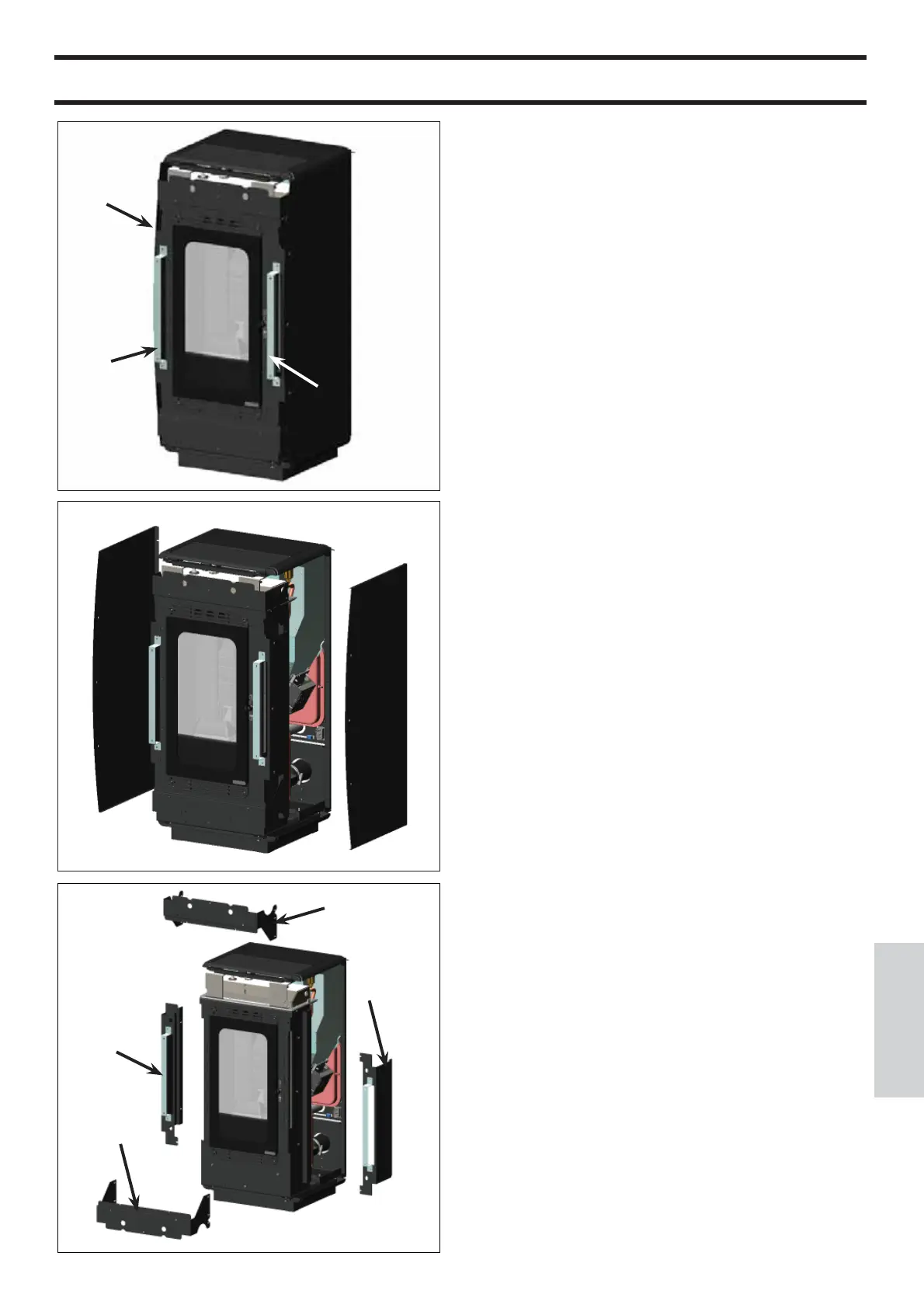

A caldeira térmica é entregue (fi g. 1) com as laterais metálicas
(A-B) e os suportes metálicos para a fi xação dos elementos
verticais e frontais em cerâmica (C-D) já montados.
As peças indicadas abaixo são embaladas à parte.
• n° 2 elementos laterais em cerâmica (E - fi g. 7)
• n° 2 elementos horizontais em cerâmica (E - fi g. 7)
• n° 10 pernos serrilhados M4
• n° 10 anilhas
Para a montagem, proceder como segue:
Fig. 2
Desmontar da caldeira térmica as duas laterais metálicas (A-B).
Fig. 3
Desmontar da caldeira térmica os suportes metálicos (C-D) de
fi xação dos elementos verticais e horizontais em cerâmica.
