PORTUGUÊS
- 159 -

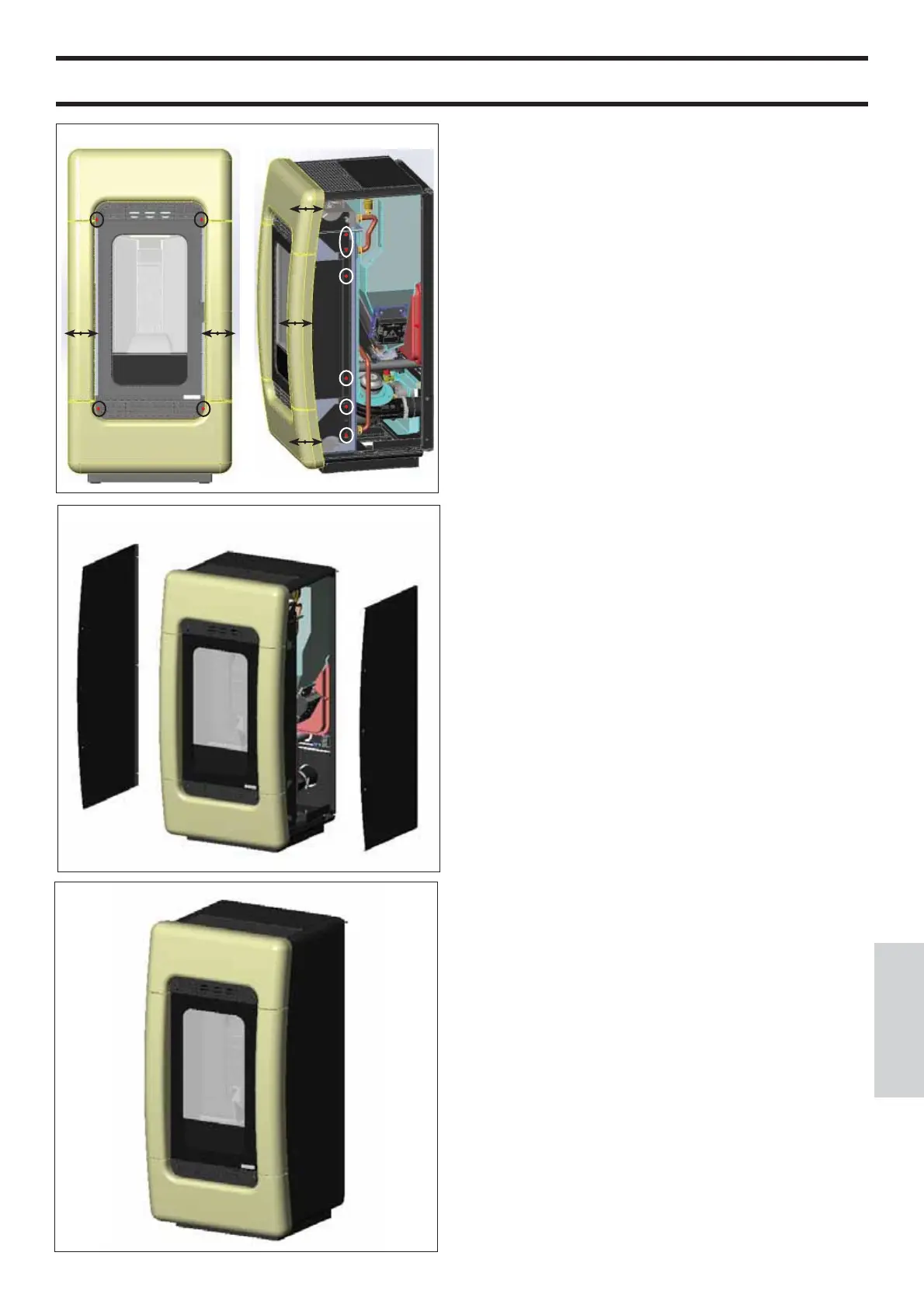

Fig. 7
Os elementos E e F, assim que forem montados, devem ser
registados para que permaneçam alinhados entre si. Para esta
operação, proceder como segue:
- Agir nos parafusos 1-2-3-4 para alinhar horizontalmente os
elementos verticais em cerâmica (E)
- Agir nos parafusos 5-6 para alinhar a curvatura os elementos
verticais em cerâmica (E)
- Agir nos parafusos 7-8-9-10 para alinhar a curvatura os ele-
mentos horizontais em cerâmica (E)
Fig. 8
Remontar as laterais metálicas (A e B) anteriormente desmonta-
das da caldeira térmica.
Fig. 9
A fi gura representa a caldeira térmica completamente montada.
ATENÇÃO
VERIFICAR SE A PORTA DE ABERTURA NÃO ENTRA
EM CONTATO COM OS ELEMENTOS VERTICAIS EM
CERÂMICA.
MONTAGEM DO REVESTIMENTO
fi g. 9
fi g. 8
fi g. 7
A
B
F
F
EE
12
34
5
6
7
8
9
10
F
F
E
E
