MONTAGE REVÊTEMENT
fi g. 1
fi g. 2
A
fi g. 3
B
A
B
C
C
D
D
D
D
C
C

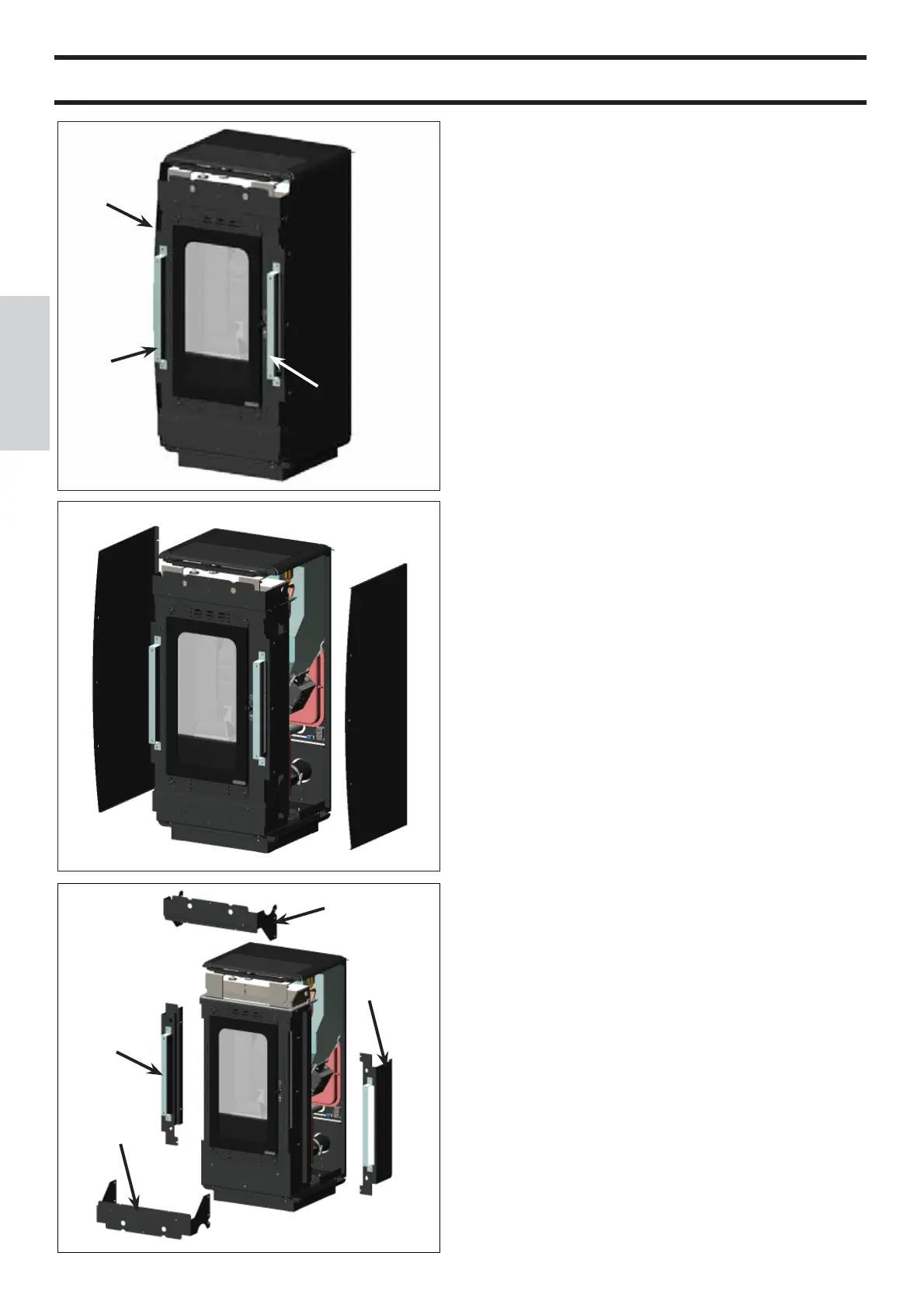

Fig. 1
Le thermopoêle est livré (fi g. 1) avec les côtés métalliques
(A-B) et les brides métalliques pour la fi xation des éléments
verticaux et frontaux en céramique (C-D) déjà assemblés.
Les pièces indiquées ci-dessous sont en revanche emballées à
part.
• 2 éléments latéraux en céramique (E - fi g. 7)
• 2 éléments horizontaux en céramique (F - fi g. 7)
• 10 goujons moletés M4
• 10 rondelles
Pour le montage, procéder de la manière suivante :
Fig. 2
Démonter du thermopoêle les deux côtés métalliques (A-B).
Fig. 3
Démonter du thermopoêle les brides métalliques (C-D) pour la
fi xation des éléments verticaux et horizontaux en céramique.
