DEUTSCH
MONTAGE DER VERKLEIDUNGEN

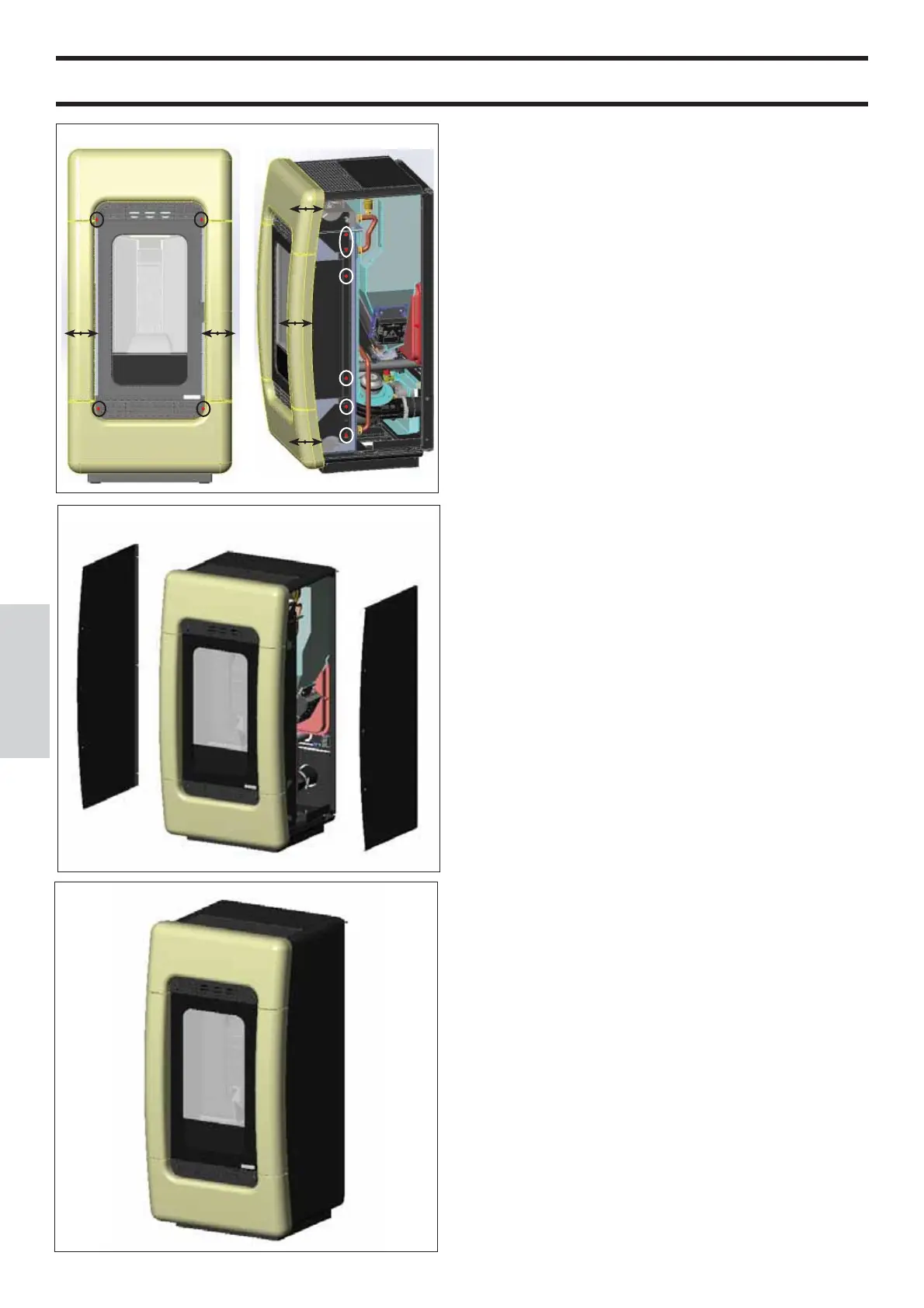

Abb. 7
Nach der Montage sind die Teile E und F einzustellen, um sie
untereinander wie folgt auszurichten:
- Mithilfe der Schrauben 1-2-3-4 die senkrechten Keramikele-
mente (E) waagerecht ausrichten
- Mithilfe der Schrauben 5-6 die Kurve der senkrechten Kera-
mikelemente (E) ausrichten.
- Mithilfe der Schrauben 7-8-9-10 die Kurve der waagerechten
Keramikelemente (F) ausrichten
Abb. 8
Die zuvor vom wassergeführten Heizofen abgebauten Metall-
Seitenteile (A und B) wieder montieren.
Abb. 9
Die Abbildung zeigt den vollständig montierten wassergeführ-
ten Heizofen.
ACHTUNG:
SICHERSTELLEN, DASS DIE TÜR BEIM ÖFFNEN
NICHT DIE SENKRECHTEN KERAMIKELEMENTE
BERÜHRT.
Abb. 9
Abb. 8
Abb. 7
A
B
F
F
EE
12
34
5
6
7
8
9
10
F
F
E
E
