MONTAGE DER VERKLEIDUNGEN
TINY (Das Modell KELLY wird bereits montiert geliefert)
Mitgelieferte Kleinteile:
. 4 Gewindestangen M8
. 4 Befestigungsstöpsel Keramikabdeckungen
. 26 Schrauben M4 x 8
. 8 Distanzstücke 5 mm
. 2 Bügel zur Festmachung an der Wand mit Dübeln und
Schrauben
Abb. 1

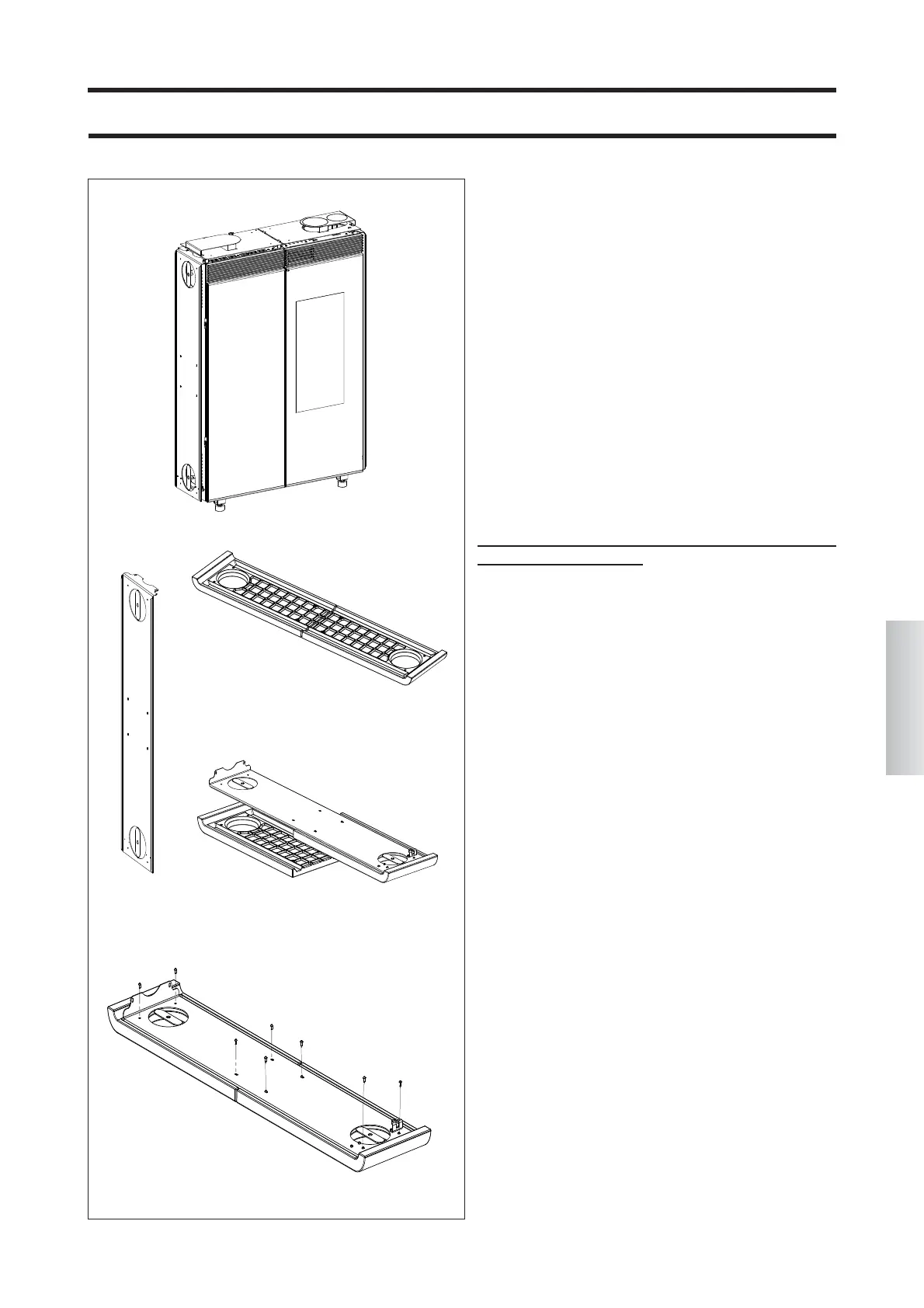

In dieser Abbildung wird der Ofen entpackt dargestellt.
N.B.:
Bei Lieferung sind die metallenen
Seitenverkleidungen (Abb. 2) bereits montiert.
Die beiden Elemente der Keramikverkleidungen (H -
Abb. 6) hingegen, müssen wie folgt zusammengebaut
werden.
MONTAGE DER SEITENVERKLEIDUNGEN:
KERAMIKELEMENTE
Abb. 3/4
Ein Paar der Keramikelemente H (Abb. 3) auf eine ausrei-
chend große Fläche legen, dabei ein Tuch oder Ähnliches
dazwischen legen, um Kratzer zu vermeiden.
Das Metallseitenteil (Abb. 4), nachdem es vom
Ofenkorpus abmontiert wurde, darüber legen.
Abb. 5
Die 8 mitgelieferten Schrauben M4 x 8 (d) in die entspre-
chenden Buchsen an den Keramikelementen schrauben
und die korrekte Ausrichtung prüfen.
ACHTUNG!!! Die Schrauben nicht kraftvoll, sondern
mit besonderer Vorsicht anziehen, da die
Gewindeeinsätze aus der Keramik herausfallen kön-
nten.
Dieselbe Operation für das zweite Paar der
Keramikelemente H wiederholen.
