MONTAGE DER VERKLEIDUNGEN
TINY

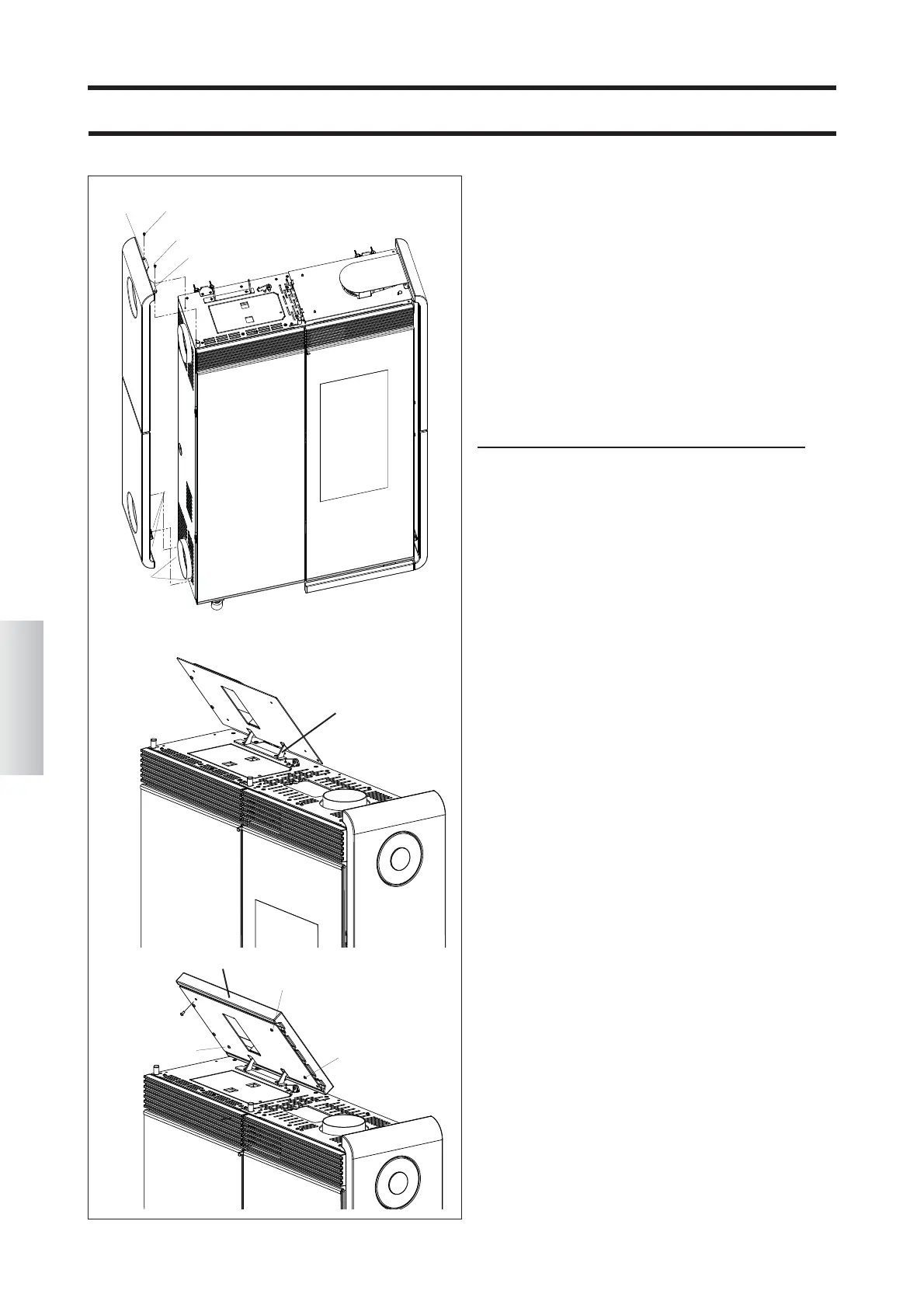

Abb. 6
Die Seitenteile (H) aus Blech (inkl. Keramikelemente)
anbringen, dabei die zuvor entfernten Blechschrauben
verwenden und wie folgt vorgehen:
- die Führungsbügel aus Metall (h1) (die sich an der
Basis auf der Innenseite befinden) auf die Zapfen (h2)
setzen, die aus der Ofenstruktur ragen;
- das Seitenteil so an die Struktur anlegen, dass die
Führungsbügel (h3) am Top anliegen;
- Die Schrauben (h4) durch die Löcher der Bügel (h3)
stecken, um das Seitenteil an der Auflageplatte zu befe-
stigen.
MONTAGE DER LINKEN AUFLAGEPLATTE
Abb. 7
Die linke Auflageplatte besteht aus einer lackierten
Metallhalterung (P) und aus einem Keramikelement.
Die Halterung (P) wird mit dem Bügel (S) des Ofens
zusammen bereits fertig montiert geliefert.
Abb. 8
Die Deckelabdeckung (L) aus Keramik anbringen, hier-
zu die Schrauben M6x8 verwenden (a1, b1, c1, d1).
ACHTUNG!!! Sicherstellen, dass die
Keramikverkleidung des Deckels (L) bei der Drehung
nicht gegen die Auflageplatte reibt und dass der
Deckel, wenn er zum Auffüllen der Pellets geöffnet
wird, nicht von allein zufällt.
(L)
(a1)
(b1)
(c1)
(P)
(S)
(H)
(H)
(h1)
(h2)
(h3)
(h4)
(h3)
(h4)
(d1)
