Pakartokite tuos pačius veiksmus montuodami kitą keraminių elementų H porą.

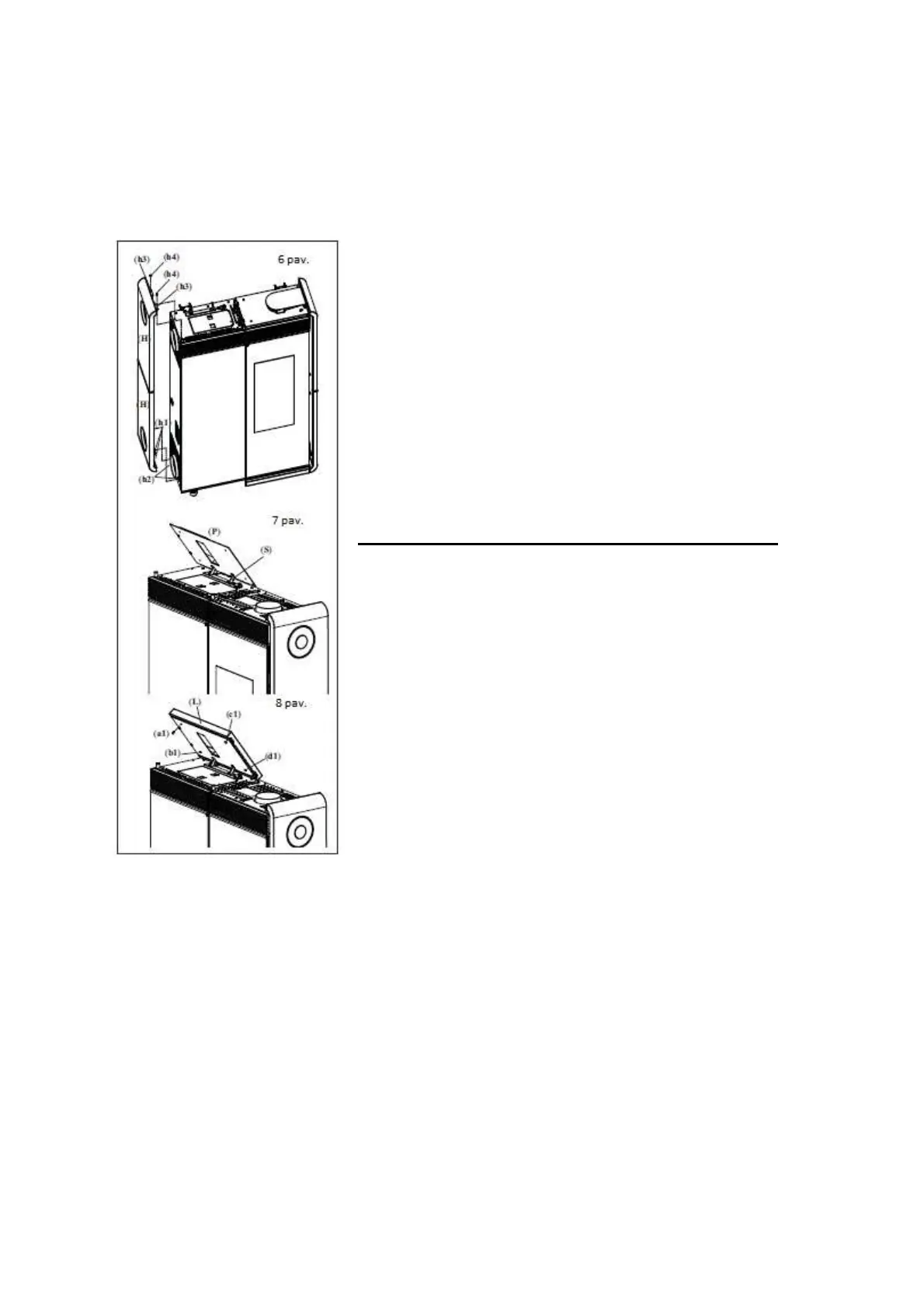

6 pav.
Pritvirtinkite lakštinio metalo šonines plokštes (H) (kartu su
keraminiais elementais) naudodami ankščiau išsuktus
savisriegius varžtus, atlikdami tokius veiksmus:
- Uždėkite metalinius kronšteinus (h1) (esančius prie
vidinės pusės pagrindo) ant kaiščių (h2), kyšančių iš krosnies
konstrukcijos;
- Atlikite šoninį prijungimą prie konstrukcijos taip, kad
kronšteinai (h3) prisitvirtintų prie viršaus;
- Varžtais (b4) pritvirtinkite kraštinę plokštę ant viršaus,
įsukdami varžtus į kronšteinų angas (h3).
KAIRIOSIOS VIRŠUTINĖS DALIES SURINKIMAS
7 pav.
Kairiąją viršutinę dalį sudaro dažyta metalinė atrama (P) ir
keraminis elementas (L- pav.8). Atrama tiekiama pritvirtinta
prie krosnies kronšteino (S).
8 pav.
Tuomet varžtais M6 X 8 (a1, b1, c1, d1) pritvirtinkite keraminį
gaubtą su dangteliu (L).
DĖMESIO!!! Įsitikinkite, kad keraminis dangtelis (L)
sukant nesiliečia su viršumi sukdamasis, ir neužsidaro
savaime, kai jis yra atidarytas granulių įkrovimui.
