DEŠINIOSIOS VIRŠUTINĖS DALIES SURINKIMAS

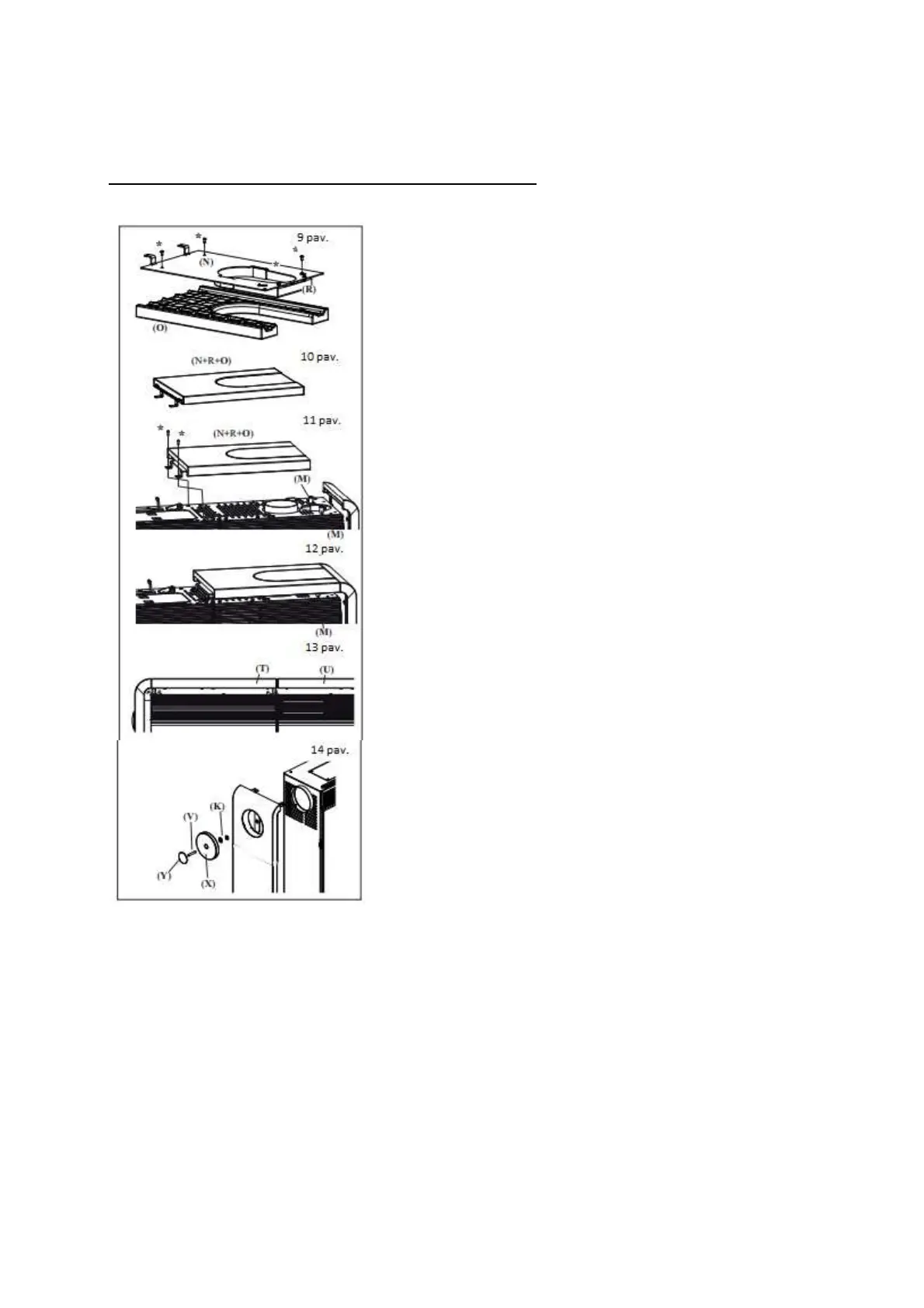

9 pav.
Dešiniąją viršutinę dalį sudaro dažyta metalinė atrama (N)
ir dažytas uždaras dangtelis (R), kurie yra sumontuoti kartu,
taip pat pritvirtinti prie krosnies ir prie keraminio elemento
(O).
(jeigu dūmų išleidimo anga ir karšto oro nukreipimo
vamzdis yra naudojami su išleidimu iš viršaus, uždarą
dangtelį (R) pakeiskite atviru dangteliu, pateikiamu priedų
rinkinyje).
DĖMESIO!!!
Keraminį elementą (O) padėkite ant
pakankamai didelio paviršiaus, uždengto audeklu ar kitą
medžiaga, kad nesusibraižytų.
Nuimkite metalinę atramą (N) su dangteliu (R) nuo
krosnies ir pritvirtinkite ją 4 M4x8 varžtais (*) prie
keraminio elemento (O).
10 pav.
Apverskite keraminį elementą ir atramas (elementai N, R,
O) kaip parodyta paveikslėlyje.
11 pav.
Pritvirtinkite tris detales (N, R, O) prie krosnies (tokioje
pačioje paleidimo padėtyje), naudodami du anksčiau
išsuktus savisriegius varžtus (*).
12/13 pav.
Naudokite 4 kaiščius (M) po viršutinėmis dalimis LT ir RT,
kad sulygiuotumėte du keraminius elementus– dešiniąją
(U) ir kairiąją (T) viršutinę dalį.
14 pav.
Įsukite metalinę įvorę (Y) į srieginį kronšteiną (V). Įdėkite visa tai į keraminį gaubtą (X);
Įstatykite viską į keraminį dangtį (X); pabaigoje įstatykite du skėtiklius (K) Ø40 su Ø8 anga.
Pritvirtinkite bloką prie krosnies šono.
