7
ITALIANO
ASSEMBLAGGIO RIVESTIMENTI
TINY (il modello KELLY viene fornito già assemblato)
Minuteria in dotazione:
nr. 4 Barra filettata M8
nr. 4 Borchia fissaggio tappi ceramica
nr. 28 Vite M4 x 8
nr. 8 Spessore 5 mm
nr. 2 Staffe per fissaggio a muro con tasselli e viti

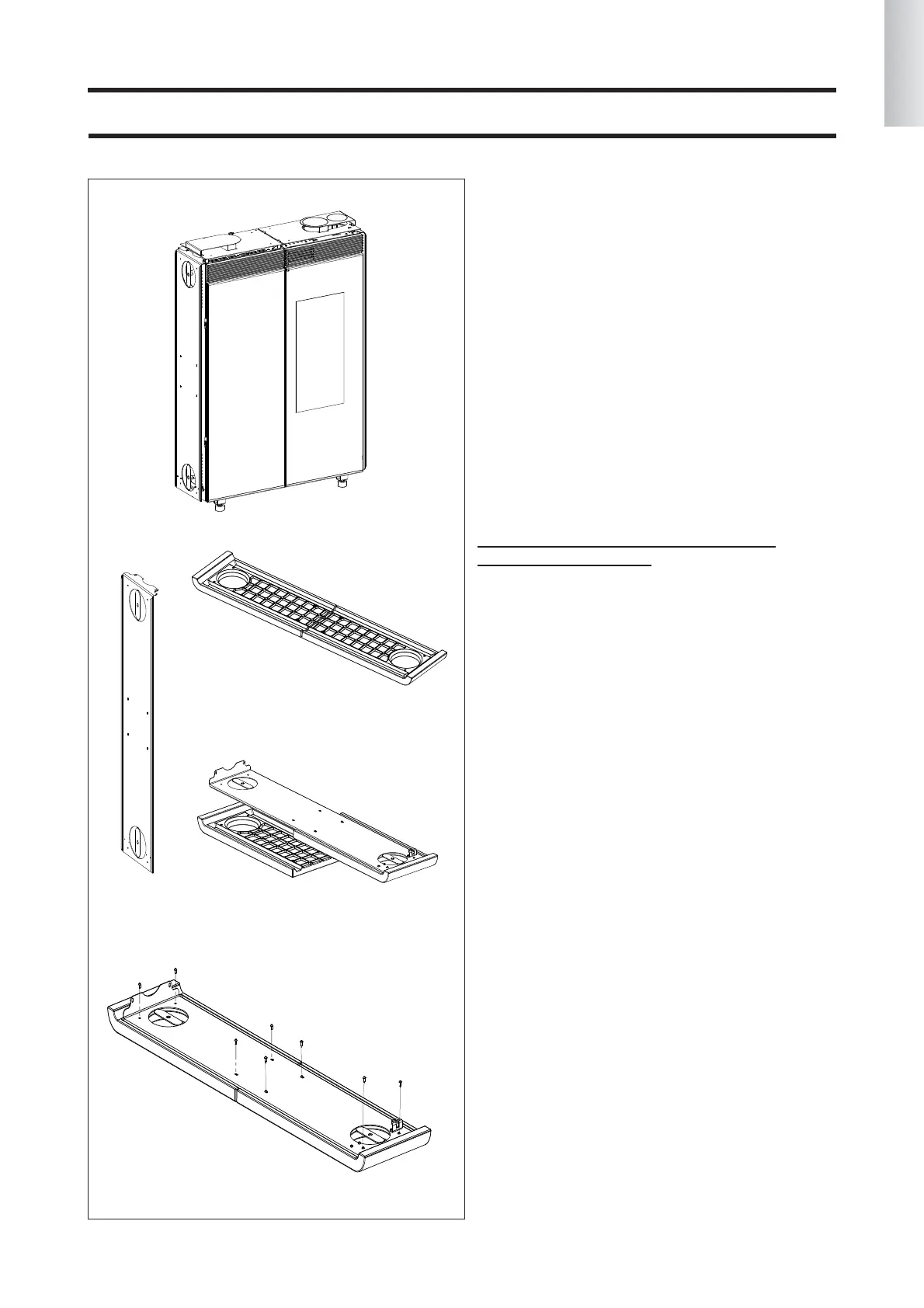

Fig. 1
Questa figura presenta la stufa, nello stato in cui si trova
dopo essere stata sballata.
N.B.:
La stufa viene consegnata con la parte metallica dei
rivestimenti dei fianchi (fig. 2) già montata.
Devono essere invece assemblati i due elementi del
rivestiemto ceramico (H - fig. 6) procedendo come di
seguito.
MONTAGGIO RIVESTIMENTI LATERALI
:
ELEMENTI CERAMICI
Fig. 3/4
Appoggiare una coppia degli elementi ceramici H (fig. 3)
su un piano sufficientemente grande, interponendo un
panno o altro per evitare abrasioni.
Sovrapporre il fianco metallico (fig. 4) dopo averlo smon-
tato dal corpo della stufa.
Fig. 5
Avvitare le n° 8 viti M4 x 8 (d) in dotazione, nelle relati-
ve boccole inserite negli elementi ceramici e verificarne il
corretto allineamento.
ATTENZIONE!!! Non avvitare con forza, ma operare
con estrema delicatezza in quanto è possibile sfilare gli
inserti filettati dalla ceramica.
Ripetere la stessa operazione per la seconda coppia di ele-
menti ceramici H.
Fig. 1
Fig. 5
Fig. 2
(d)
Fig. 3
(d)
(d)
(d)
(d)
(d)
(d)
(d)
Fig. 4
H
H
H
H
