8
ITALIANO

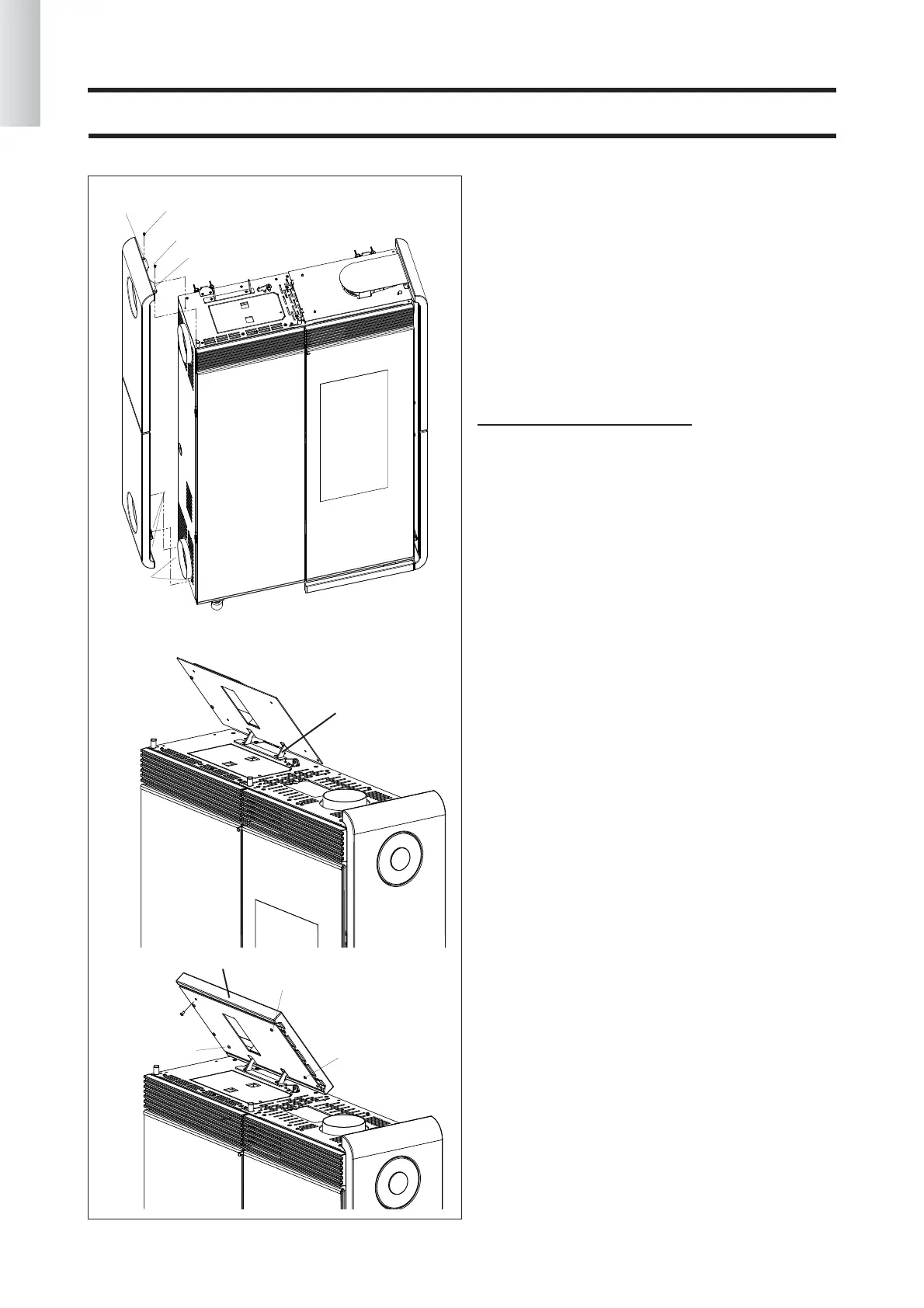

ASSEMBLAGGIO RIVESTIMENTI
TINY
Fig. 6
Applicare i fianchi (H) in lamiera (completi degli elemen-
ti in ceramica) utilizzando le viti autofilettanti tolte in pre-
cedenza, procedendo come segue:
- far calzare le staffette metalliche (h1) (presenti alla base
sul lato interno) nei perni (h2) sporgenti dalla struttura
della stufa;
- far aderire il fianco alla struttura in modo che le staffet-
te (h3) aderiscano al top;
- bloccare il fianco al top tramite le viti (h4) attraverso i
fori delle staffette (h3).
MONTAGGIO TOP SINISTRO
Fig. 7
Il top sinistro è composto da un supporto metallico verni-
ciato (P), e da un elemento in ceramica (L - fig. 8).
Il supporto (P) viene fornito già assemblato alla staffa (S)
della stufa.
Fig. 8
Montare il copricoperchio (L) in ceramica utilizzando le
viti M4 x 8 (a1, b1, c1,d1).
ATTENZIONE!!! Verificare che il copricoperchio in
ceramica (L) non strusci contro il top nella rotazione e
che una volta aperto per caricare il pellet, non si chiu-
da da solo, cadendo.
(L)
(a1)
(b1)
(c1)
(P)
(S)
(H)
(H)
(h1)
(h2)
(h3)
(h4)
(h3)
(h4)
(d1)
Fig.6
Fig. 7
Fig.8
