Page/Seite/Page 4 © Edwards Limited 2020. All rights reserved.
D14641885 Issue L/Ausgabe L/Version L

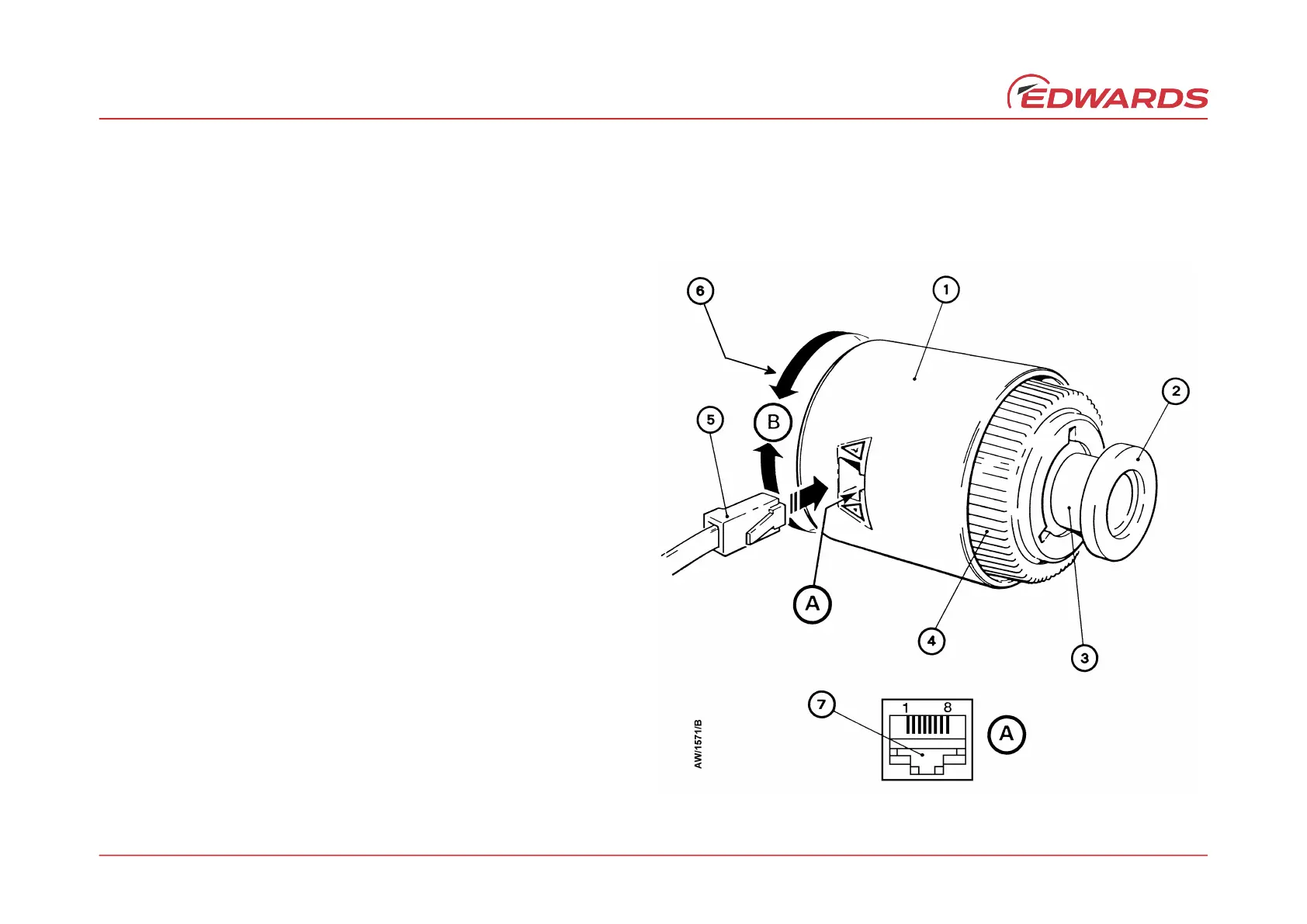

Figure 1 – General view of the AIM Gauge (showing the NW25 flange)
Abbildung 1 – Allgemeine Ansicht der AIM-Meßröhre (mit Flansch NW25)
Figure 1 – Vue générale de la jauge AIM (avec la bride NW25)
1. End-cap
2. Vacuum flange
3. Body tube
4. Magnet housing
5. Cable connector plug
6. Set-point potentiometer (on end of item 1)
7. AIM Gauge connector socket
1. Außenmantel
2. Vakuumflansch
3. Meßröhrenkörper
4. Magnetgehäuse
5. Kabelstecker
6. Sollwert-Potentiometer (an der Seite des Außenmantels)
7. AIM-Anschlußbuchse
1. Anneau de protection
2. Bride de connexion au vide
3. Tube
4. Logement de l’aimant
5. Prise de raccordement du câble
6. Potentiomètre de point de consigne (sur l’extrémité de l’élément 1)
7. Prise de raccordement de la jauge AIM
