5. Insérez la clé hexagonale fournie
dans les trous alignés pour qu’elle
agisse comme stabilisateur. Utilisez
la clé multifonction fournie pour
serrer fermement l’écrou sur l’arbre
DANS LE SENS CONTRAIRE DES
AIGUILLES D’UNE MONTRE (Fig. 13).
6. Insérez une nouvelle goupille d’arrêt
dans le trou de l’arbre du moteur.
Pliez les deux pieds de la goupille
dans des directions opposées avec une pince à bec effilé (non incluse) (Fig. 8).
REMPLACEMENT DE LA ROUE DE GUIDAGE
1. Arrêtez le moteur et enlevez le bloc-pile.
2. Déposez le coupe-bordure sur le dos de façon à ce que la roue de guidage soit
orientée vers le haut.
3. Desserrez le bouton de réglage de la profondeur dans le sens de la flèche de
déverrouillage illustrée sur le bouton, puis enlevez-le.
4. Retirez la rondelle à ressort, la rondelle ordinaire 1, la roue de guidage, la bague
et la rondelle ordinaire 2 de la tige de la vis (Fig. 14). Inspectez-les et remplacez-
les s’ils sont usés.
5. Insérez d’abord la tige de la vis dans
la barre de guidage pour réglage
de la profondeur, puis insérez la
rondelle ordinaire 2, la bague et la
nouvelle roue. Installez ensuite la
rondelle ordinaire 1, la rondelle à
ressort et le bouton de réglage de la
profondeur sur la tige de la vis dans
la séquence illustrée à la Fig. 14.

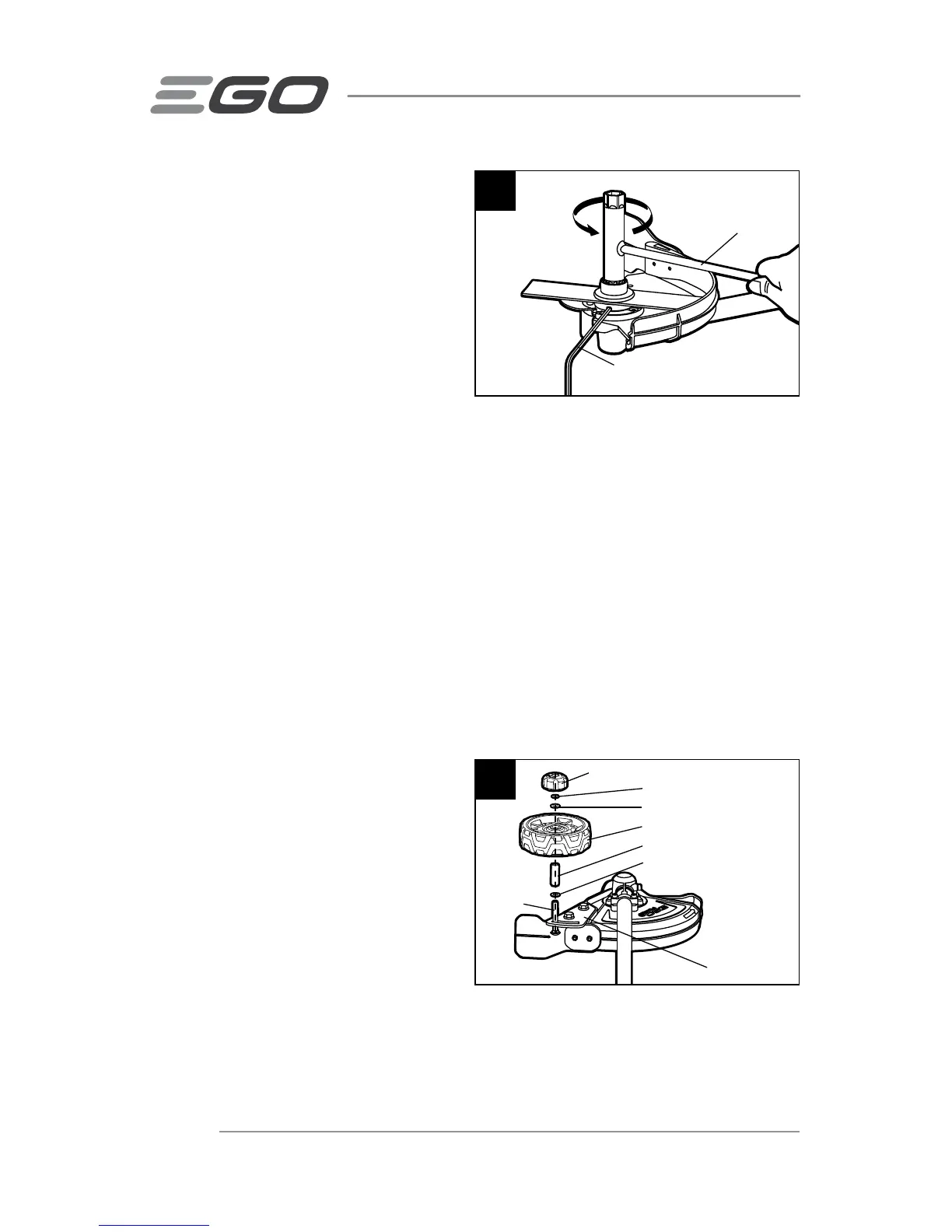

13
Stabilisateur
Clé multifonction
fournie
14
Bouton de réglage de la profondeur
Rondelle à ressort
Rondelle ordinaire
Roue de guidage
Bague
Plain WRondelle ordinaire
asher 2
Barre de
guidage pour
réglage de la
profondeur
Tige de
la vis
