BARRENA PARA TIERRA/HIELO — EG0800/EG0800-FC/IG0800/IG0800-FC 93
INSTALACIÓN DE LAS

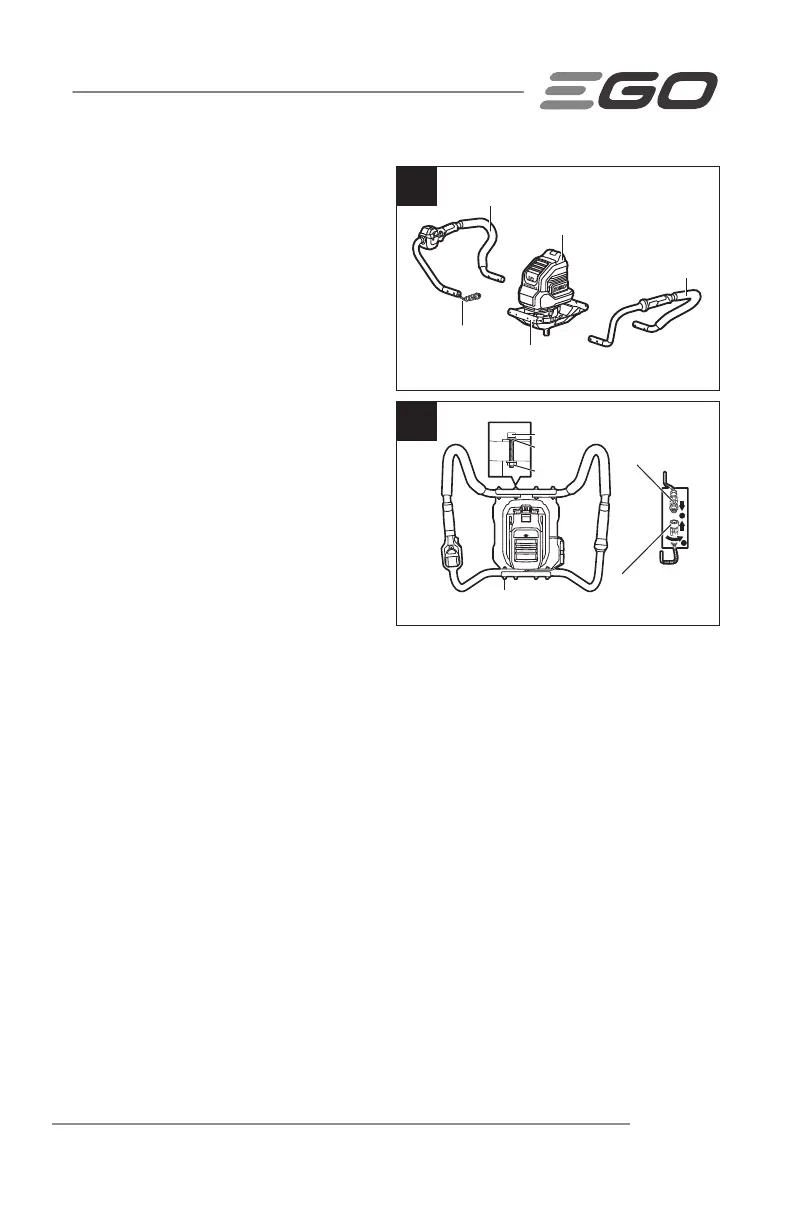

EMPUÑADURAS (Fig. 2)
Herramientas necesarias
(suministradas): Llave de tubo (10 mm),
llave Allen (5 mm).
1. Con el puerto para el paquete de
batería orientado hacia atrás, inserte
los tubos de las empuñaduras
derecha e izquierda en las ranuras
curvadas ubicadas en la base del
cabezal motriz (Fig. 2a).
2. Alinee los dos agujeros ubicados en
cada tubo de la empuñadura con
los dos agujeros ubicados en cada
ranura de la base.
NOTE: Una Instalación incorrecta
de las empuñaduras a la izquierda/
derecha impedirá que estos
agujeros se alineen.
3. Utilice los pernos, las arandelas y las tuercas para fijar las empuñaduras al
cabezal motriz. Utilice la llave de tuerca y la llave Allen de 5 mm para apretar
firmemente dichos herrajes (Fig. 2b).
4. Alinee la flecha ubicada en la empuñadura izquierda con la flecha ubicada en el
cable del cabezal motriz. Luego, inserte el enchufe del cable de la empuñadura
derecha en el tomacorriente para el cable ubicado en el cabezal motriz. Apriételos
firmemente (Fig. 2b).
AVISO: Para prevenir daños al cable, no lo doble ni lo tuerza durante el ensamblaje.
2b
Enchufe del cable
Tomacorriente
para el cable
Perno
Tuerca
Arandela
8 conjuntos de tornillos,
arandelas y tuercas
2a
Empuñadura izquierda
Ranura de la base
Puerto para el paquete de batería
Empuñadura derecha
Cable
