BARRENA PARA TIERRA/HIELO — EG0800/EG0800-FC/IG0800/IG0800-FC94
INSTALACIÓN DE LA BROCA
HELICOIDAL
ADVERTENCIA:
La broca
helicoidal está muy afilada. Para prevenir
lesiones corporales, tenga precaución
extrema cuando limpie, instale o retire
la broca helicoidal. Use siempre guantes
protectores cuando realice mantenimiento
en la broca helicoidal.

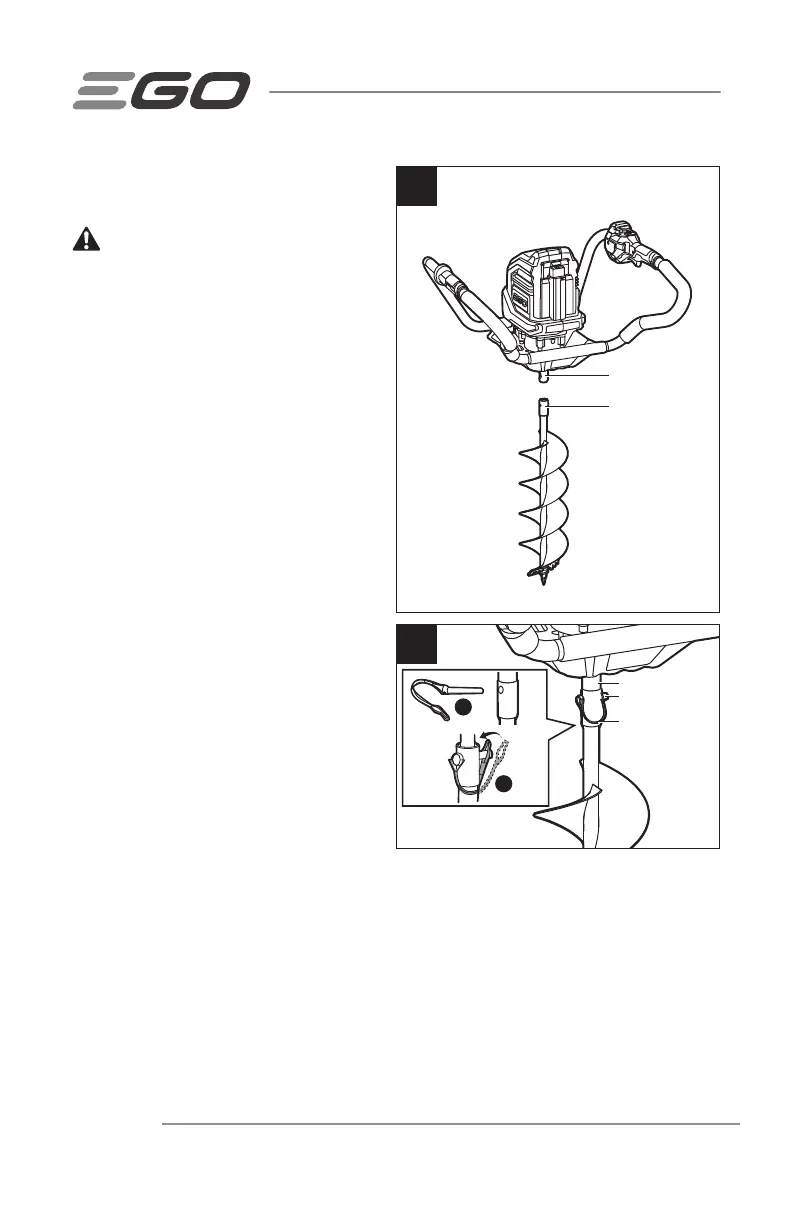

Para instalar la broca helicoidal
para tierra (Fig. 3a y 3b)
1. Retire el pasador de fijación con
clip para el pasador de la broca
helicoidal para tierra.
2. Monte el extremo superior de
la broca helicoidal en el eje de
transmisión del cabezal motriz.
3. Alinee los agujeros de conexión
ubicados en la broca helicoidal y el
eje de transmisión.
4. Inserte el pasador de fijación a
través de los agujeros de conexión
alineados.
5. Cierre el clip para el pasador con el
fin de impedir que el pasador de
fijación se caiga.
3a
Eje de transmisión
Extremo superior de
la broca helicoidal
1
2
3b
Eje de transmisión
Pasador de fijación
Clip para
el pasador
