ORILLADORA INALÁMBRICA SIN CEPILLO CON BATERÍA DE IONES DE LITIO DE 15 PULG Y 56 VOLTIOS—ST1520 & ST1520S
100

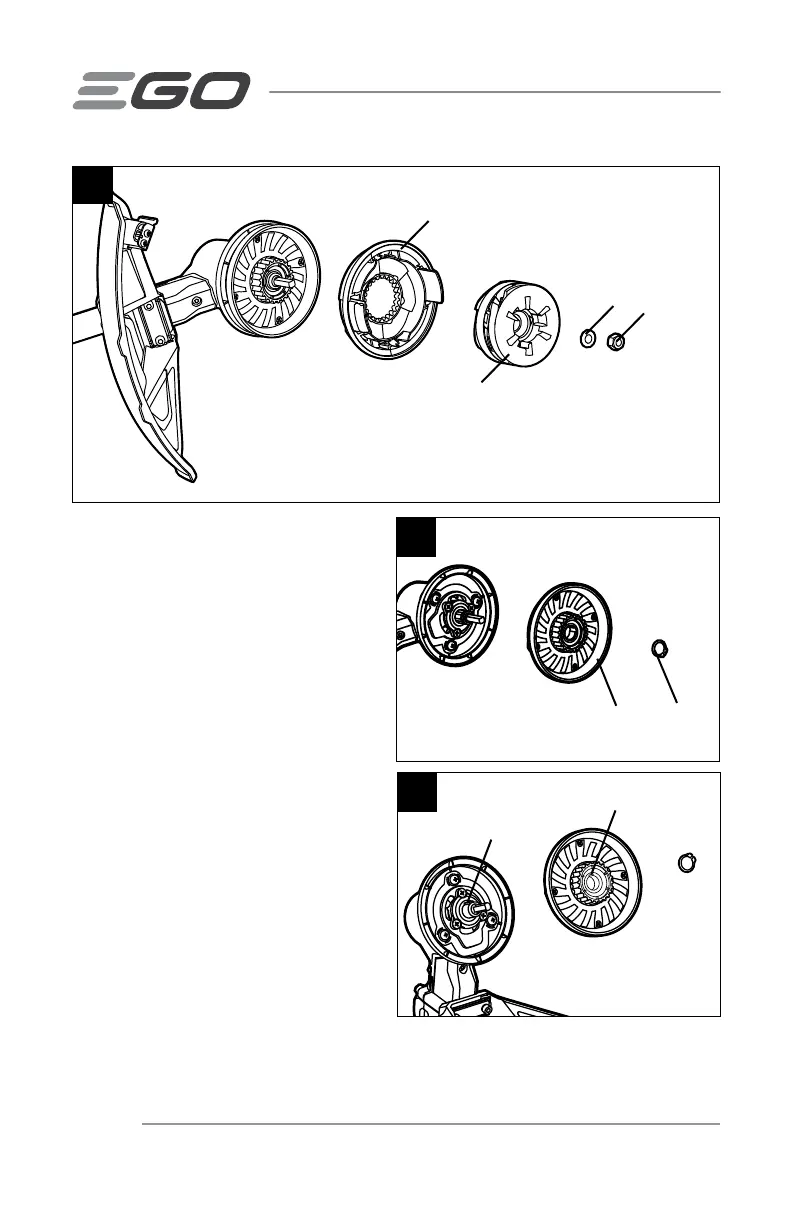

6. Retire la tuerca, la arandela, el
ensamble del carrete y la cubierta
superior del eje del motor (Fig. 24).
7. Use pinzas para sujetadores
circulares para extraer el sujetador
circular. Extraiga el ensamble del
ventilador (Fig. 25).
8. Reemplácelo por un nuevo cabezal
para orilladora y móntelo siguiendo
los pasos a continuación:
Instale el nuevo cabezal de la
orilladora
1. Alinee la ranura guía en el ensamble
del ventilador con el eje nervado
en el eje del motor y monte el
ensamble del ventilador en su lugar
(Fig. 26).
2. Monte el sujetador circular, la
cubierta superior, el ensamble del
carrete y la arandela, en ese orden. Use una llave de percusión para apretar la
tuerca.
26
Ranura guía
Eje nervado
25
Ensamble del ventilador
Sujetador
circular
24
Cubierta superior
Arandela
Tuerca
Ensamble del carrete
