TAILLE-BORDURE SANS FIL À PILES AU LITHIUM-ION DE 56 VOLTS — ST1620T/ST1620T-FC52
3. Alignez les deux vis, qui sont pré-assemblées sur le dispositif de protec-tion, sur
les deux trois de vis de l’arbre (Fig. 4), puis serrez-les avec le tournevis (Fig. 5).

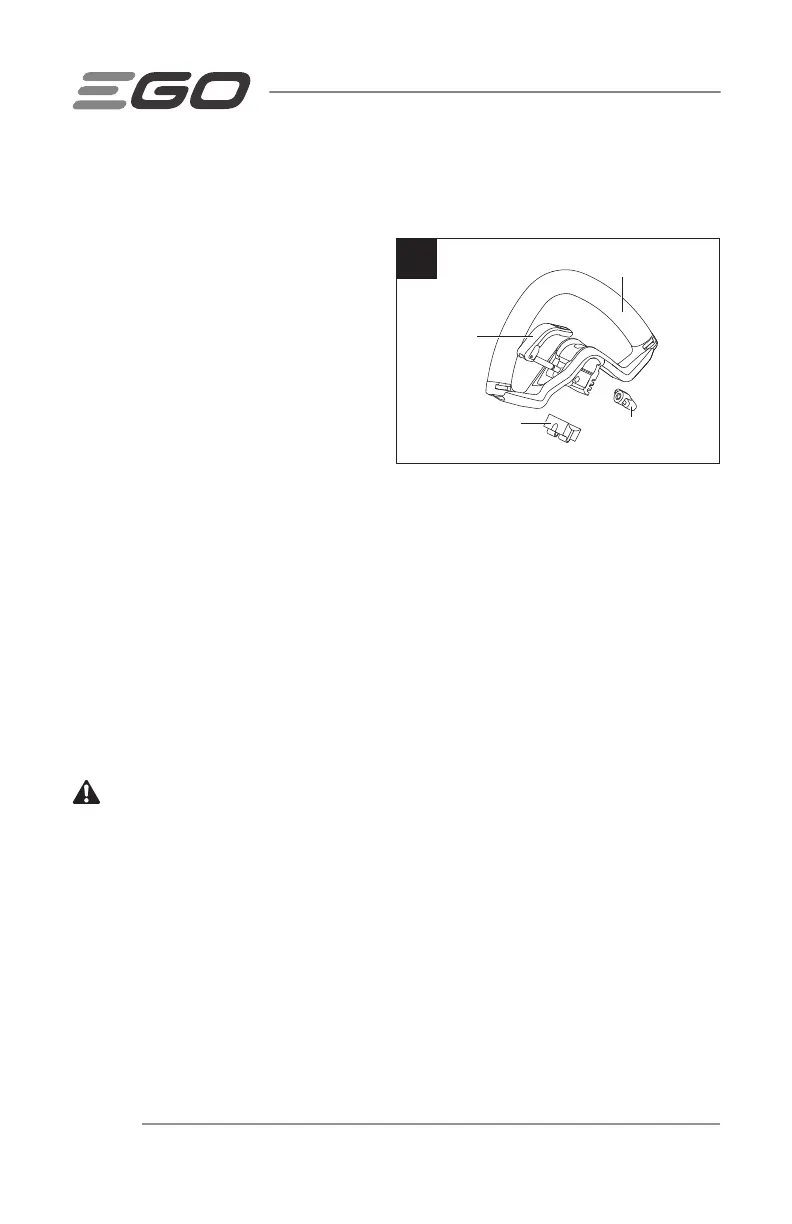

MONTAGE ET RÉGLAGE DE LA
POIGNÉE AVANT
1. Desserrez et retirez le levier du
poteau de verrouillage et l’écrou à
oreilles de la poi-gnée à boucle (Fig.
6).
2. Poussez la poignée à boucle
sur l’arbre entre la bague de
verrouillage de la hauteur et la
charnière (Fig. 7).
3. Insérez le bloc de fixation dans la fente de la poignée (Fig. 8).
4. Montez le levier du poteau de verrouil-lage et effectuez un serrage initial de
l’écrou à oreilles. Assurez-vous que la poignée à boucle est positionnée vers le
haut et est orientée vers le haut de la poignée arrière (Fig. 9).
5. Tirez le levier à relâchement rapide vers le haut pour déplacer/faire tour-ner la
poignée avant jusqu’à une po-sition de fonctionnement confortable (Fig. 10).
AVIS : La poignée avant doit être positionnée sur l’arbre uniquement à l’intérieur de la
zone de montage (Fig. 10).
6. Engagez le levier à relâchement rapide afin de sécuriser la poignée avant en
position.
AVERTISSEMENT
:
L’outil ne peut pas être utilisé si la poignée à boucle n’est
pas sécurisée solidement en place.
6
Bloc de serrage
Écrou à oreilles
Levier à
relâchement
rapide
Poignée avant
