TAILLE-BORDURE SANS FIL À PILES AU LITHIUM-ION DE 56 VOLTS — ST1620T/ST1620T-FC64

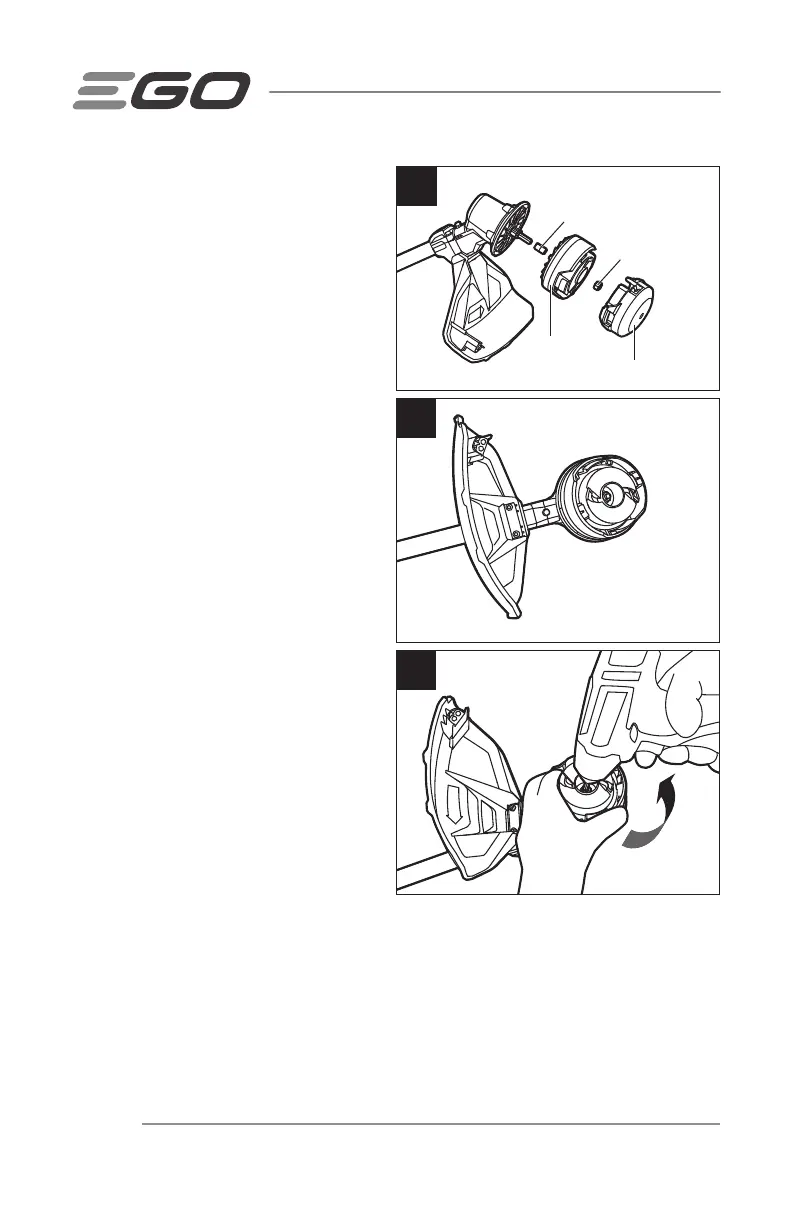

RETRAIT DE LA TÊTE DU TAILLE-
BORDURE
1. Retirez la fiche d’alimentation
électrique du taille-bordure.
2. Appuyez sur les deux languettes de
relâ-chement sur la tête du taille-
bordure et reti-rez l’ensemble de
cache inférieur de la tête du taille-
bordure en tirant tout droit pour le
faire sortir (Fig. 24a & 24b).
3. Retirez le fil de coupe de la tête du
taille-bordure (Fig. 27).
4. Portez des gants. Utilisez une main
pour saisir l’ensemble de bobine
afin de le stabi-liser, et utilisez
l’autre main pour tenir une clé à
chocs (non incluse) pour desserrer
l’écrou dans le sens contraire des
aiguilles d’une montre (Fig. 28).
5. Retirez l’ensemble de bobine, le
cache supérieur et le manchon de
raccordement de l’arbre du moteur
(Fig. 26). Conservez le manchon
de raccordement pour un montage
ulté-rieur.
6. Remplacement par une nouvelle
tête de taille-bordure et montage en
suivant les étapes ci-après.
Installation de la nouvelle tête du taille-bordure
1. Montez le manchon de raccorde-ment dans l’arbre du moteur et mettez
l’ensemble de la bobine en place. Uti-lisez une clé à chocs pour serrer l’écrou.
(Fig. 26)
27
28
26
Ensemble de bobine
Cache inférieur
Bague de raccordement
Écrou
