TAILLE-BORDURE ADAPTABLE—STA150056

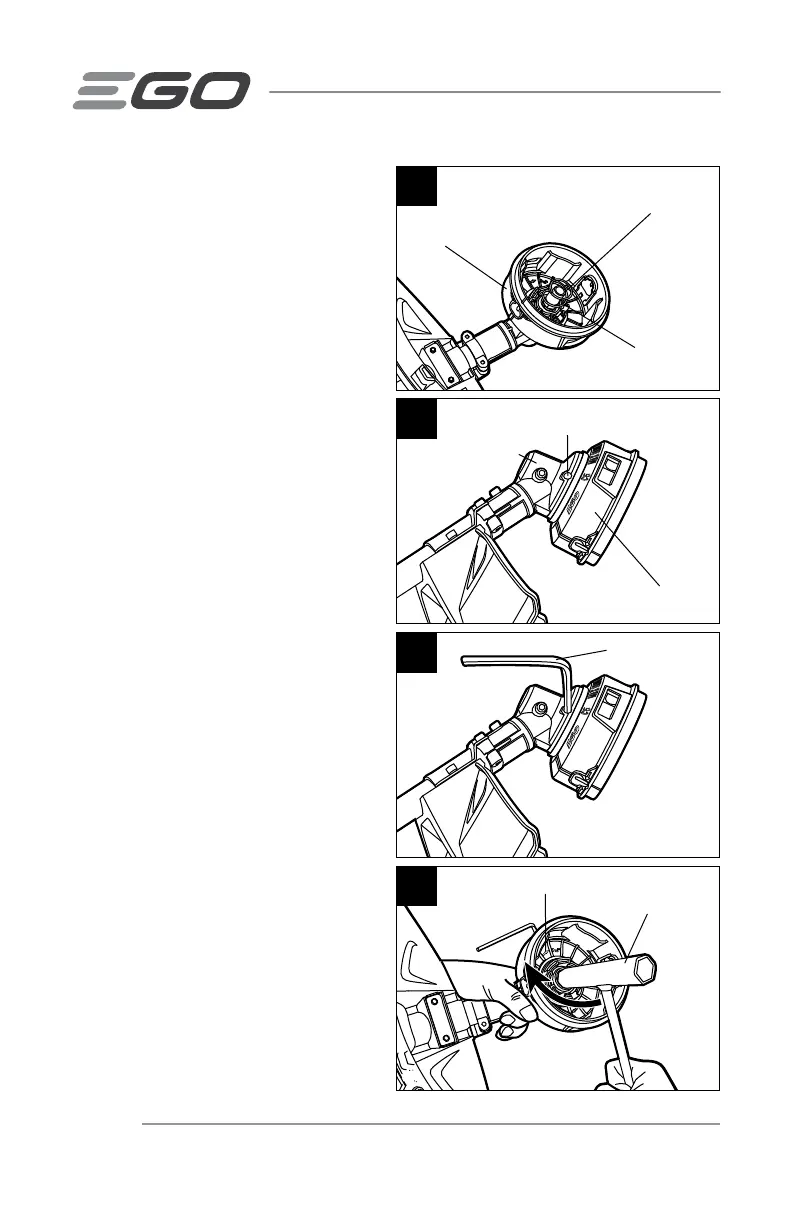

Retrait de la tête du taille-
bordure
1. Retirez le bloc-pile
2. Appuyez sur les 2 languettes
de dégagement du dispositif de
retenue de la bobine pour retirer ce
dernier (Fig. 11 et 12).
3. Retirez le ressort de la base de la
bobine (Fig. 16).
4. Tournez la base de la bobine pour
aligner la fente dans la bride avec le
trou du boîtier d’engrenage
(Fig. 17).
5. Insérez la clé hexagonale dans les
trous alignés pour qu’elle agisse
comme stabilisateur (Fig. 18).
Utilisez la clé multifonction fournie
pour desserrer l’écrou dans le sens
indiqué par la flèche qui se trouve
sur la paroi intérieure de la base de
la bobine et retirez l’écrou
(Fig. 19).
16
Ressort
Écrou
Base de la
bobine
17
Base de la bobine
Boîtier d’engrenage
Trous de verrouillage alignés
18
Stabilisateur
19
Clé multifonction
fournie
Flèche
