Verehrter Kunde,
bevor Sie den Schlagschrauber das erste Mal in
Betrieb nehmen, lesen Sie bitte die Anleitung und
beachten Sie die Bedienungs- und Wartungshin-
weise für den Betrieb.
Bewahren Sie diese Anleitung bitte immer bei dem
Gerät auf.
1. Lieferumfang
1 Schlagschrauber 1/2” mit Hammerschlagwerk
1 Stecknippel R 1/4”
2. Technische Daten
max. Lösedrehmoment 312 Nm
Arbeitsbereich (max. Gewindegröße) M14
max. zulässiger Arbeitsdruck 6 bar
Geräuschemissionen nach DIN 45 635, Teil 20
Schallleistungspegel L
WA/max.c
103 dB(A)
Arbeitsplatzbezogener
Emissionswert
L PA/max.
93 dB(A)
maximaler Meßflächen-
Impulsschalldruckpegel L
PA/max.
1m 90 dB(A)
Vibration (unter Last) 3,1 m/s
2
nach DIN EN 28662 Teil 1
bzw. E DIN ISO 8662 Teil 7
Vierkantaufnahme 1/2 Zoll
Luftverbrauch ca. 113 l/min.
empfohlener Schlauchdurchmesser Ø 9 mm
Druckluftqualität: gereinigt und ölvernebelt.
Luftversorgung: über eine Wartungseinheit mit
Filterdruckminderer und Nebelöler
Leistungsgröße des Kompressors
Kompressor mit ca. 250 l/min das entspricht einer
Motorleistung von 2,2 kW.
Einstellwerte für das Arbeiten
Eingestellter Arbeitsdruck am Druckminderer oder
Filterdruckminderer 6 bar
Beachten Sie:
Tragen Sie beim Arbeiten mit dem Schrauber die
erforderliche Schutzkleidung.
Beachten Sie die Sicherheitsbestimmungen.

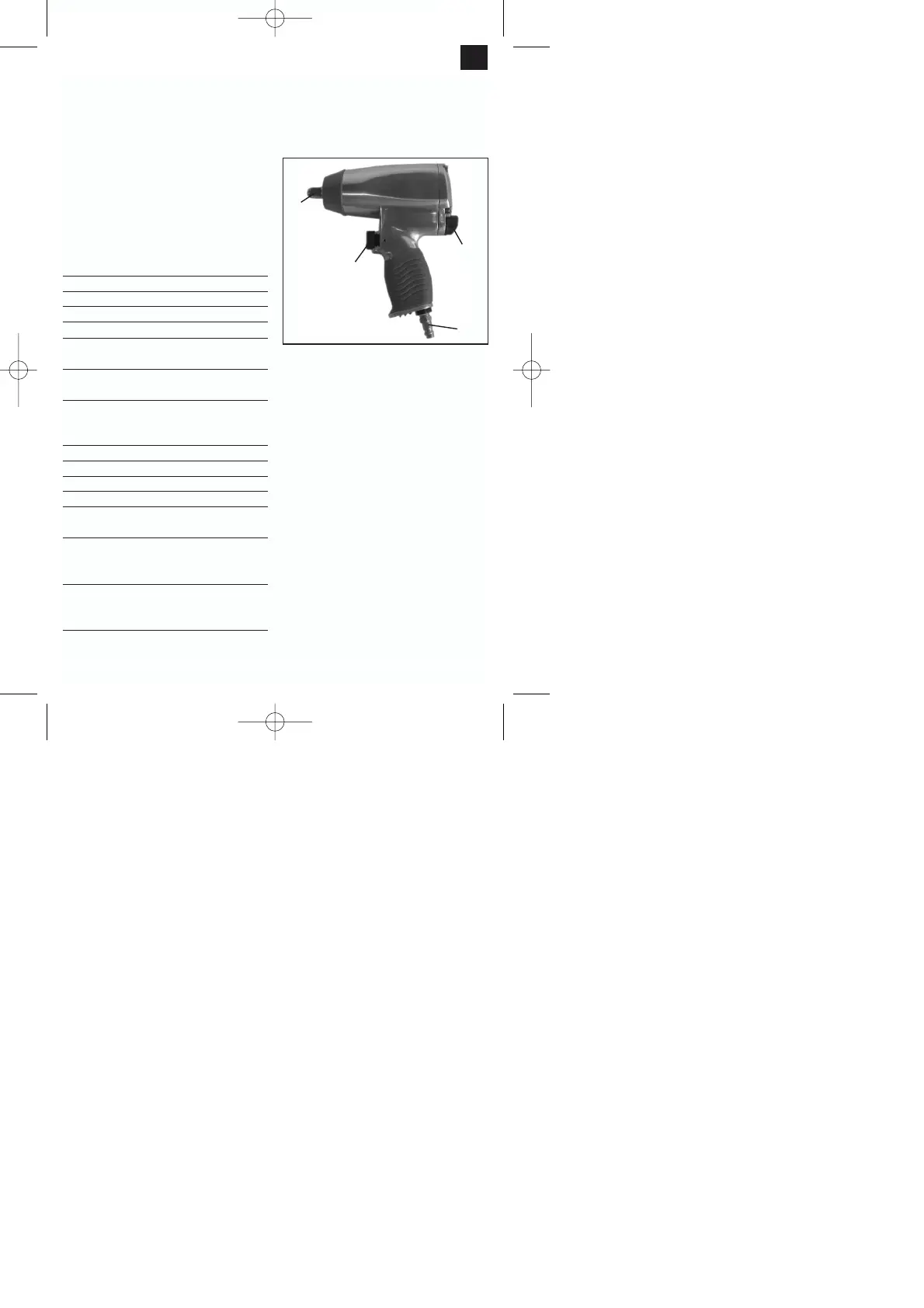

3. Abbildung
Pos. Bezeichnung
6 Abzugshebel
17 Umlenkhebel Rechts-Linkslauf (+Luft- und
Drehmomentregler))
24 Vierkant für Nußaufnahme (Aufnahmewelle)
49 Stecknippel für Druckluftanschluß
4. Bestimmungsgemäße Verwendung
Der Schlagschrauber ist ein handliches, druck-
luftbetriebenes Gerät für den Einsatz beim Heim-
werker und im Kfz-Bereich. Er eignet sich zum
Befestigen und Lösen von Verschraubungen im Kfz-
Bereich (Reifenmontage, usw.) sowie im
landwirtschaftlichen Bereich.
Die Abluft tritt über dem Abzug nach unten aus.
Nach DIN sind die Steckschlüsselaufsätze und
Verlängerungen mit Sicherungsstift und
Sicherungsgummiring. Die Steckschlüsseleinsätze
können einfach und schnell gewechselt werden. Der
Druckluftanschluß erfolgt über einen Stecknippler
und einer Schnellkupplung.
Reparaturen und Service nur von autorisierten
Fachwerkstätten ausführen lassen.
24
6
49
17
