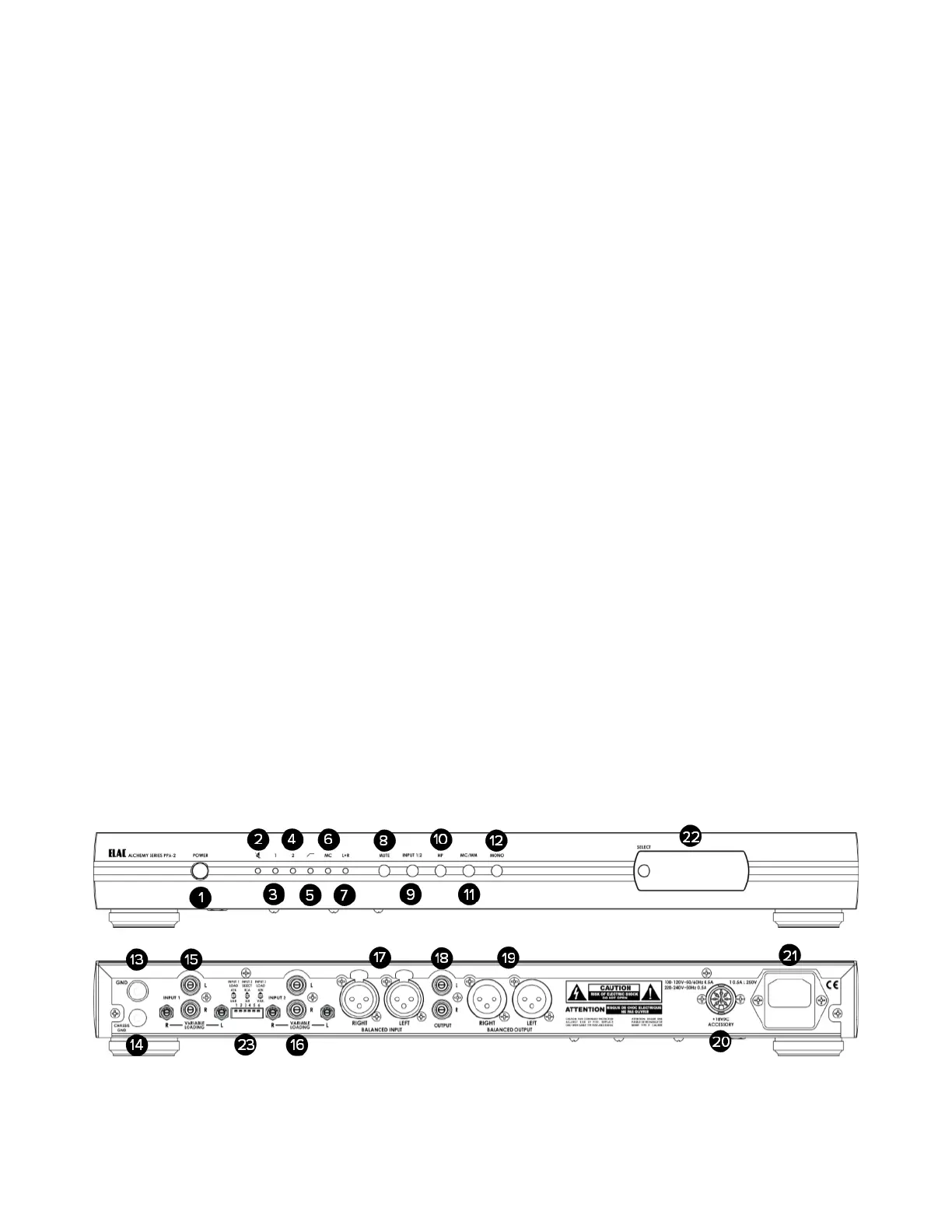

Commandes et
1. Bouton marche/arrêt « POWER » - Utilisé pour allumer et éteindre l’amplificateur
2. Indicateur « MUTE » - Ce voyant s’allume lorsque la fonction MUTE est activée.
3. Indicateur d’entrée 1 : Ce voyant s’allumera lorsque l’entrée 1 sera activée.
4. Indicateur d’entrée 2: Ce VOYANT s’allume lorsque l’entrée 2 est activée.
5. Indicateur de filtre passe-haut - Ce VOYANT s’allume lorsque le filtre passe-haut est actif.
6. Indicateur MC (Moving Coil): Ce VOYANT s’allume lorsque le préampli phono est en mode MC.
7. Indicateur L + R (Mono) : Ce VOYANT s’allume lorsque la fonction mono est activée.
8. Bouton sourdine « MUTE » - Utilisé pour activer la fonction sourdine « MUTE » qui désactivera toutes les
sorties du préampli lorsqu’il est actif.
9. Bouton d’entrée 1 et 2 « INPUT 1-2 » : Utilisé pour basculer entre les entrées 1 ou 2
10. Bouton HP (filtre passe-haut): Utilisé pour activer le filtre passe-haut (filtre anti-vibration)
11. Bouton MC / MM - Utilisé pour sélectionner les cartouches de style MM (aimant mobile) ou MC (bobine
mobile)
12. Bouton « MONO » — Utilisé pour faire passer le préampli du mode stéréo au mode mono lors de l’écoute
d’enregistrements mono.
13. Borne de mise à la terre « GND »— Utilisée pour relier le tourne-disque à la mise à la terre (voir page 6
pour plus de détails).
14. Masse du châssis « Chassis Ground » - Utilisée pour relier le tourne-disque à la masse du châssis/ mise à
la terre du bloc d’alimentation (Voir page 6 pour plus de détails).
15. Entrée 1 (RCA) « Input 1 » : Utilisée lors d’une connexion RCA à un tourne-disque asymétrique.
16. Entrée 2 (RCA) « Input 2 » - Utilisée lors d’une connexion RCA à un tourne-disque asymétrique
17. Entrée 2 (XLR) « Input 2 » - Utilisée lors de la connexion à un un tourne-disque symétrique XLR
18. Sorties RCA - Utilisées lors de la connexion à un préamplificateur/récepteur asymétrique RCA
19. Sorties XLR « OUTPUT » - Utilisées lors de la connexion à un préamplificateur/récepteur symétrique XLR
20. Connecteur accessoire 18 V - Utilisé pour alimenter certains tournes-disques ELAC Miracord
21. Entrée CA— Utilisée pour alimenter le préampli du tourne-disque. Connectez-vous à une prise CA
disponible.
22. Achage DELO - Permet d’acher diverses informations sur la configuration et l’utilisation
23. Ajustements du chargement des variables - Utilisés pour ajuster le chargement lors de la configuration
d’une nouvelle cartouche pour l’entrée 1 ou 2
ELAC Alchemy PPA-2 Phono Preamplifier | www.elac.com | Page 4
