Mise à la terre
La mise à la terre adéquate d’un système audio pour un bourdonnement minimal et un rapport signal sur bruit
maximal peut être très compliquée et varier d’un système à l’autre.
PPA-2 a deux bornes diérentes de mise à la terre, chacune à des potentiels diérents mise à la terre; SIGNAL
et CHASSIS. SIGNAL est au potentiel de la masse du signal d’entrée. Le CHASSIS est celui de la mise à la terre
de l’alimentation; généralement utilisé comme un bouclier.
Si votre tourne-disque ne dispose que d’une seule connexion de mise à la terre, elle se connectera
généralement au CHASSIS. Si vous avez un fil de mise à la terre séparé du bras, celui-ci doit aller à la masse de
SIGNAL et le fil du moteur du tourne-disque ou du corps du plateau devrait aller au CHASSIS.
Mise sous tension initiale
Après avoir eectué tous les branchements audio et de mise à la terre nécessaires. Branchez le cordon
d’alimentation fourni sur une prise murale disponible.
Appuyez sur le bouton d’alimentation pour allumer le PPA-2.
Lors de la mise sous tension initiale, le DPA-2 passe par une brève période d’échauement au cours de laquelle
il reste muet. Vous verrez le logo de la série ELAC Alchemy durant la période de réchauement. L’écran devient
blanc juste avant l’activation de PPA-2 et la restauration de la dernière configuration connue de toutes les
fonctions, c’est-à-dire entrées 1 ou 2, Gain et Mode. La première fois qu’il s’allume, ce sera sur l’entrée 1 « INPUT
1 », sans filtre, à faible gain et en stéréo.
Sélection du type de cartouche
Il existe plusieurs technologies de cartouche phono disponibles. Le PPA-2 fonctionne avec des types aimant
mobile (« MM ») et
bobine mobile («MC»). Habituellement, les cartouches MM sont conçues pour fonctionner avec une impédance
de charge nominale de 47 K ohms. Les cartouches MC sont généralement chargées avec des valeurs beaucoup
plus faibles allant de 5 ohms à quelques centaines d’ohms, voire jusqu’à 1000 ohms. Il y a toujours des
exceptions à ces règles, alors vérifiez bien. Le PPA-2 vous permet de sélectionner cette charge avec précision
grâce à l’utilisation d’un potentiomètre réglable en continu et d’un système de mesure intégré. Veuillez vous

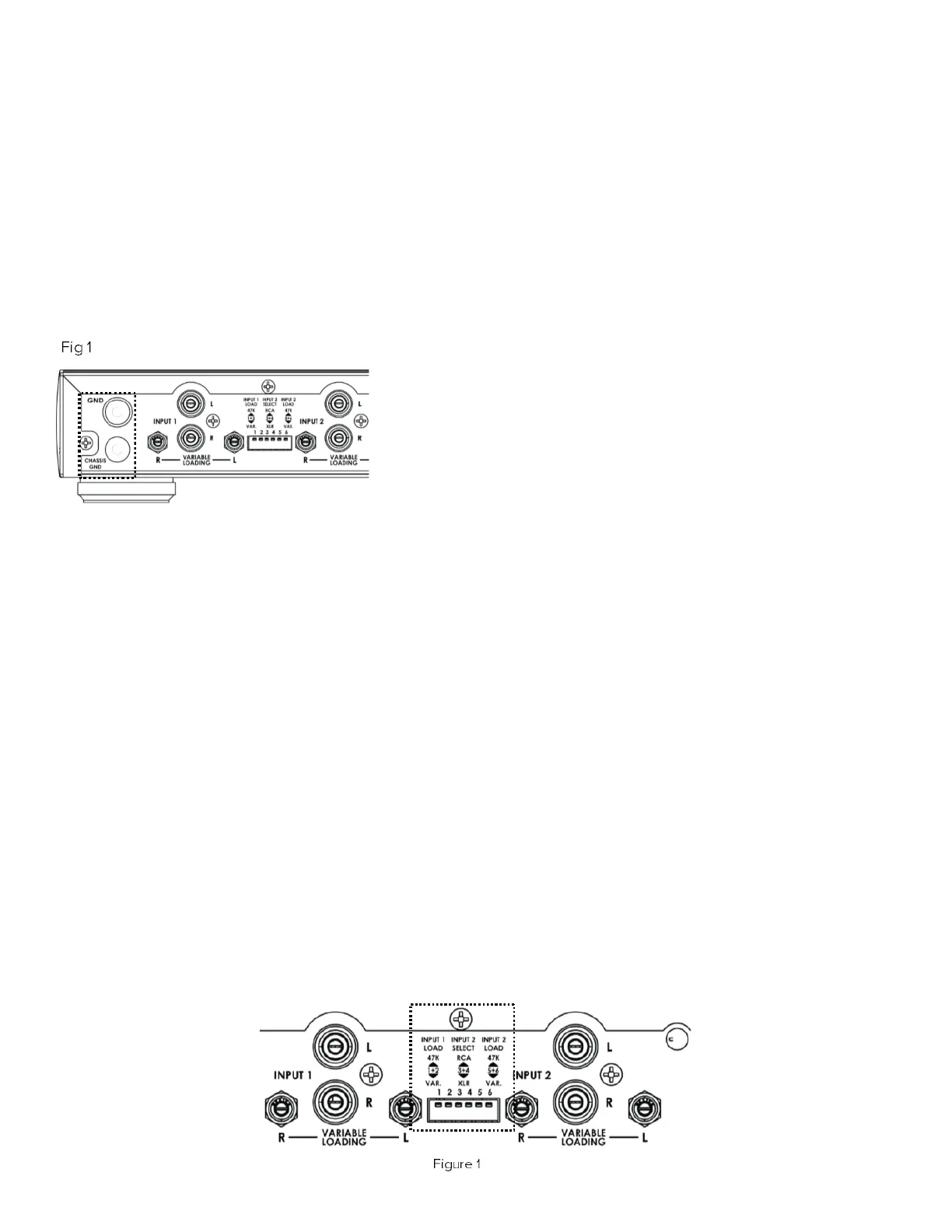

référer à la figure 1 pour les réglages des commutateurs DIP afin de sélectionner correctement la charge fixe de
47 K ou la charge réglable pour les entrées 1 et 2.
