INSTRUKCJA OBSŁUGI
DANE TECHNICZNE
- moc: 40W
- napięcie zasilania: 230V ~ 50Hz
WENTYLATOR POKOJOWY WG50

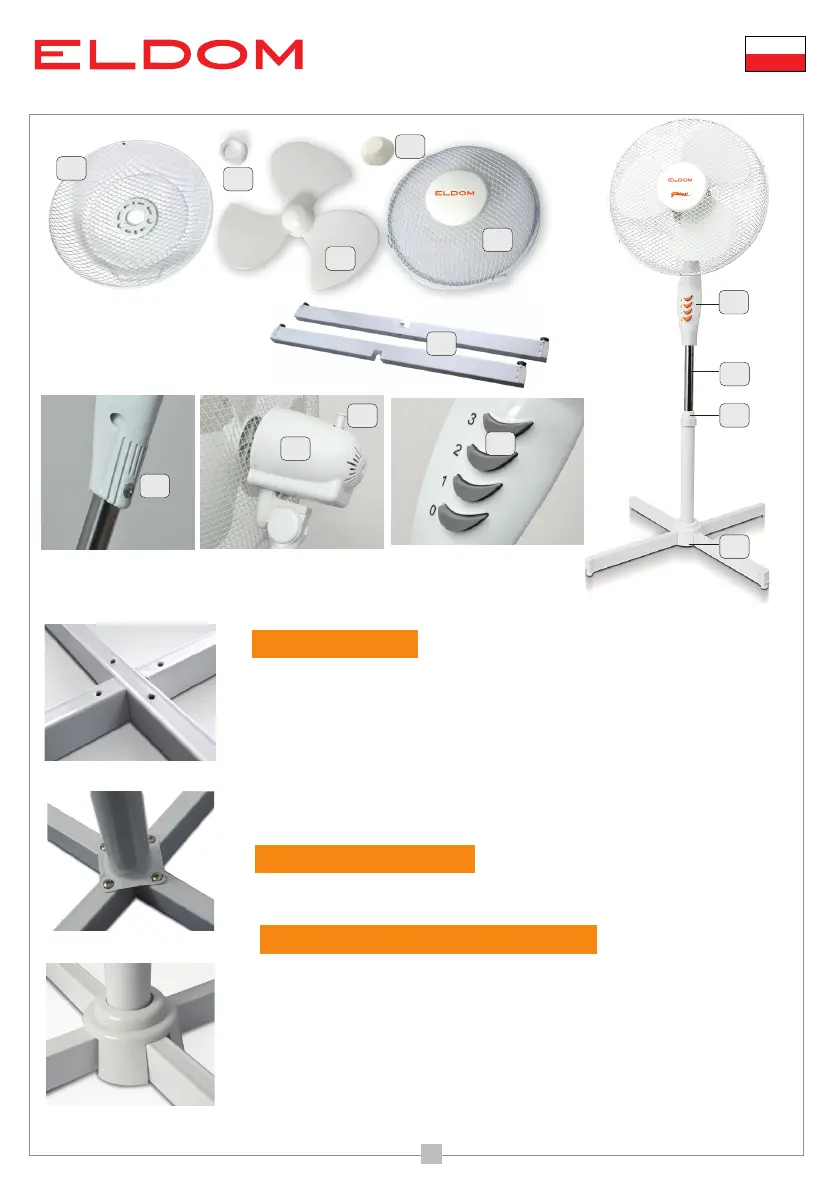

OPIS OGÓLNY
A. Siatka ochronna - tył
B. Nakrętka
C. Śmigło
D. Nakrętka zabezpieczająca
śmigło
E. Siatka ochronna - front
F. Stopki podstawy
G. Ramię
H. Trzon
I. Blokada regulacji wysokości
J. Podstawa
K. Blokada mocowania ramienia
L. Włącznik oscylacji
M. Korpus
N. Wyłącznik oraz I/II/III bieg
A
F
B
H
D
E
I
J
K
L
M
N
C
G
MONTAŻ I PRACA URZĄDZENIA
Przed pierwszym użyciem należy urządzenie rozpakować i złożyć poszczególne
elementy.
- wykręcić wkręty ze stopek podstawy (F) i połączyć obie stopki „na krzyż” , fot. 01
- za pomocą wkrętów połączyć stopki (F) z kołnierzem podstawy (J), fot. 02
- zsunąć osłonę znajdującą się na podstawie (J), fot. 03
- ramię (G) wraz z korpusem (M) połączyć z trzonem (H). W tym celu wsunąć
dokładnie ramię na trzon (w razie potrzeby poluzować blokadę (K)) i zablokować
dokręcając blokadę (K)
- odkręcić nakrętki (B) i (D) z trzonu korpusu (M)
- założyć siatkę ochronną tylną (A). Otwory siatki dopasować do zaczepów
w korpusie, fot. 04
- zamontować nakrętkę (B), dokręcając ją w kierunku zgodnym z ruchem wskazówek
zegara, fot. 5
fot. 01
fot. 02
fot. 03
