POPIS
TECHNICKÉ ÚDAJE
- výkon: 40W
- napájecí napětí: 230V ~ 50Hz

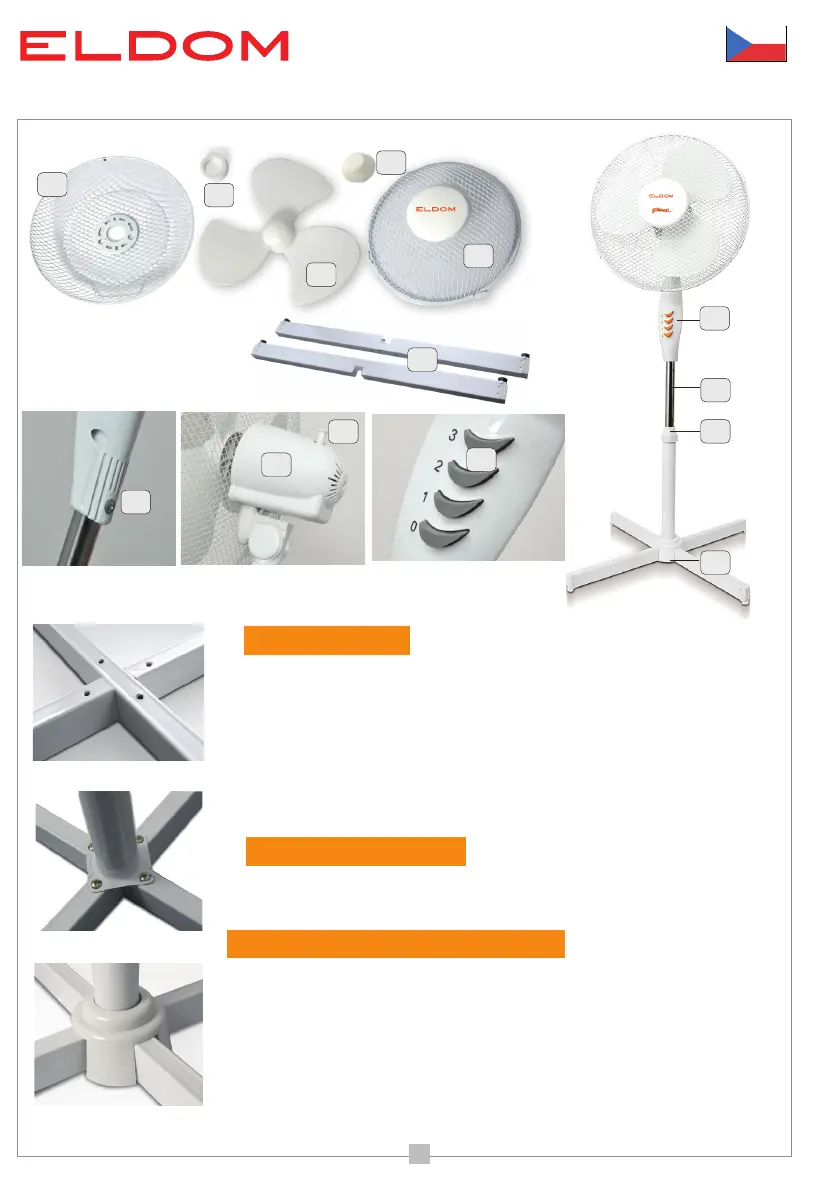

A
F
B
H
D
E
I
J
K
L
M
N
C
G
A. Ochranná síťka – zadní část
B. Šroubová matice
C. Vrtule
D. Matice zajišťující vrtuli
E. Ochranná síťka – přední část
F. Nožky podstavce
G. Rameno
H. Trn
I. Blokáda regulace výšky
J. Podstavec
K. Blokáda upevnění ramene
L. Vypínač oscilace
M. Těleso
N. Vypínač a I a II a III rychlost
Před prvním použitím je nutné zařízení rozbalit a složit dohromady jednotlivé jeho
části.
- vyšroubovat šrouby znožek podstavce (F) a spojit obě nožky „do kříže“, fot. 01
- pomocí šroubů spojit nožky (F) shrdlem podstavce (J), fot. 02
- odsunout ochranný kryt, který se nachází na podstavci (J), fot. 03
- rameno (G) společně s tělesem (M) spojit strnem (H). Provést pomocí důkladného
nasunutí ramena na trn (v případě potřeby je nutné uvolnit blokádu (K)) a zablokovat
rameno dotažením blokády (K)
- odšroubovat šroubovou matici (B) ztrnu tělesa (M)
- upevnit zadní část ochranné síťky (A). Otvory vsíťce přiměřit dle závěsů na tělese
zařízení, fot. 04
- zašroubovat šroubovou matici (B), šroubovat ve směru chodu hodinových ručiček,
fot. 05
fot. 01
fot. 02
fot. 03
INSTRUKCE OBSLUHY
VENTILÁTOR POKOJOVÝ WG50
MONTÁŽ A PRÁCE ZAŘÍZENÍ
