Electrolux Comfort 600 - Iekārtas Apraksts; Papildu Piederumi

331
www.electrolux.lv
Signāla uztvērējs Nepārtrauktas drenāžas izvade
(siltumsūkņa režīms)
Apakšējā drenāžas izvade
Gaisa izplūde
Kontaktdakšas ligzda
Strāvas vads
Riteņi
Telpas gaisa izvade
Vadības panelis
Rokturi (abās pusēs)
Gaisa ieplūde
Pārbaudiet, vai visi piederumi ir iekļauti iepakojumā. Lūdzu, izmantojiet tos saskaņā ar
uzstādīšanas instrukciju.
Nepārtrauktas drenāžas izvade
(sausais režīms)

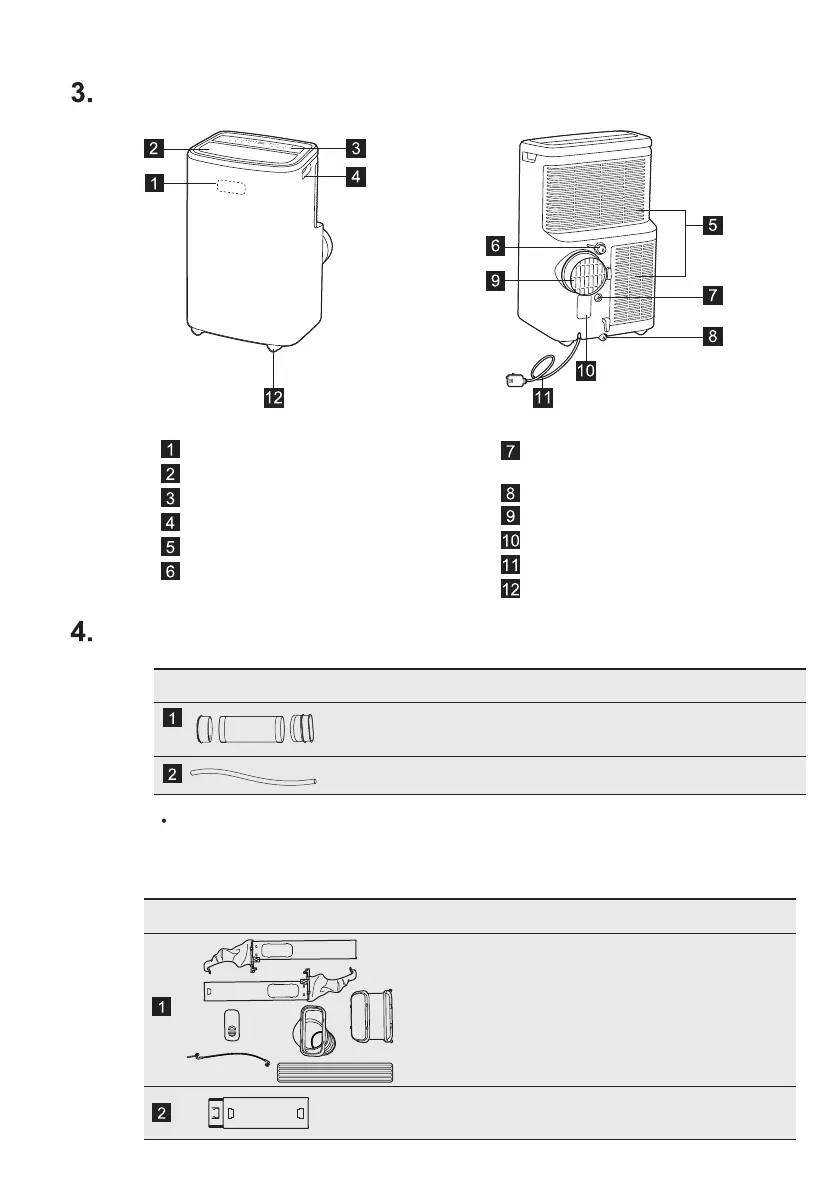

IEKĀRTAS APRAKSTS
IEKĻAUTIE PIEDERUMI
PAPILDU PIEDERUMI
DETAĻAS
DETAĻAS NOSAUKUMS
DAUDZUMS:
adapteris A, izplūdes kanāls,
adapteris B (plakans)
Drenāžas šļūtene
1 komplekts
1 gab.
Loga montāžas komplekts
Pagarinājuma daļa
DETAĻAS
DETAĻAS NOSAUKUMS
5. UZSTĀDĪŠANAS INSTRUKCIJA
5.1. Karstā gaisa izvadīšana
Dzesēšanas režīmā ierīce jānovieto tuvu
logam vai atverei, lai izplūstošais siltais gaiss
varētu izplūst ārā. Vispirms novietojiet ierīci
uz līdzenas grīdas un pārliecinieties, ka ap
ierīci ir vismaz 50 cm atstarpe un tā ir tuvu
strāvas kontaktligzdai.
Izpletiet cauruli vienā pusē (1. att.) pieskrūvē-
jiet cauruli adapteram A (2. att.).
Pagariniet šļūtenes otru galu un pieskrūvējiet
to pie adaptera B (3. attēls).
Nofiksējiet adapteri A ierīcē (4. attēls)
2.
1.
Piestipriniet adapteri B logā. (5. attēls)
Šļūteni var pagarināt no sākotnējā
garuma 38 cm līdz 150 cm, taču
vislabāk ir atstāt minimālo garumu.
Tāpat pārliecinieties, ka šļūtenei nav
asu izliekumu vai tā nav nokarājusies.
(6. attēls)
Piezīme: Lai uzstādītu loga montāžas
komplektu, lūdzu, skatiet lietošanas instrukci-
jas sadaļu "Loga montāžas komplekts".
4.
3.
Pagariniet šļūtenes galu
DAUDZUMS:
1 komplekts
1 gab.
1
(1. attēls)
(2. attēls)
A
2
2
1
(3. attēls)
B
(4. attēls)
Nofiksējiet
(5. attēls)
B
(6. attēls)
