INSTRUCCIONES DE INSTALACIÓN DEL HORNO DE ALTA VELOCIDAD
LA INSTALACIÓN Y EL SERVICIO (DE MANTENIMIENTO/REPARACIÓN) DEBEN SER
REALIZADOS POR UN INSTALADOR CALIFICADO.
IMPORTANTE: CONSERVE ESTAS INSTRUCCIONES PARA USO DEL INSPECTOR LOCAL
DE ELECTRICIDAD.
LEA Y CONSERVE ESTAS INSTRUCCIONES PARA CUALQUIER REFERENCIA FUTURA.
Los requisitos de suministro eléctrico para este horno son: 240 voltios, 15 amperios.
El horno tiene un enchufe de 6-15 y requiere un tomacorriente de 6-15.
NOTA:
1. La base en que se coloque el horno debe ser capaz de
soportar un peso de 200 libras (90,7 kilogramos).
2. Asegúrese de que la base esté debidamente nivelada y
que la parte delantera del mueble de la base sea cuadrada.
Si el mueble que sirve de base no está nivelado, el horno
tenderá a deslizarse hacia delante cuando se abra la
puerta.
3. La distancia mínima requerida desde el suelo es de 36”
(91,4 cm).
4. En la parte trasera del hueco para el horno debe haber
un tomacorriente de 3 clavijas, polarizado, para corriente
alterna (CA) de 240 voltios, 15 amperios o superior.
Dicho tomacorriente no debe estar situado en el área gris
que se muestra en la figura 1. Es extremadamante
importante que el tomacorriente tenga capacidad
para 240 voltios y 15 amperios, a fin de que el
horno tenga un rendimiento óptimo.
5. La distancia mínima requerida entre el horno de alta
velocidad y el horno de pared debe ser de 3 pulgadas (7,6
centímetros).
Impreso en los Estados Unidos

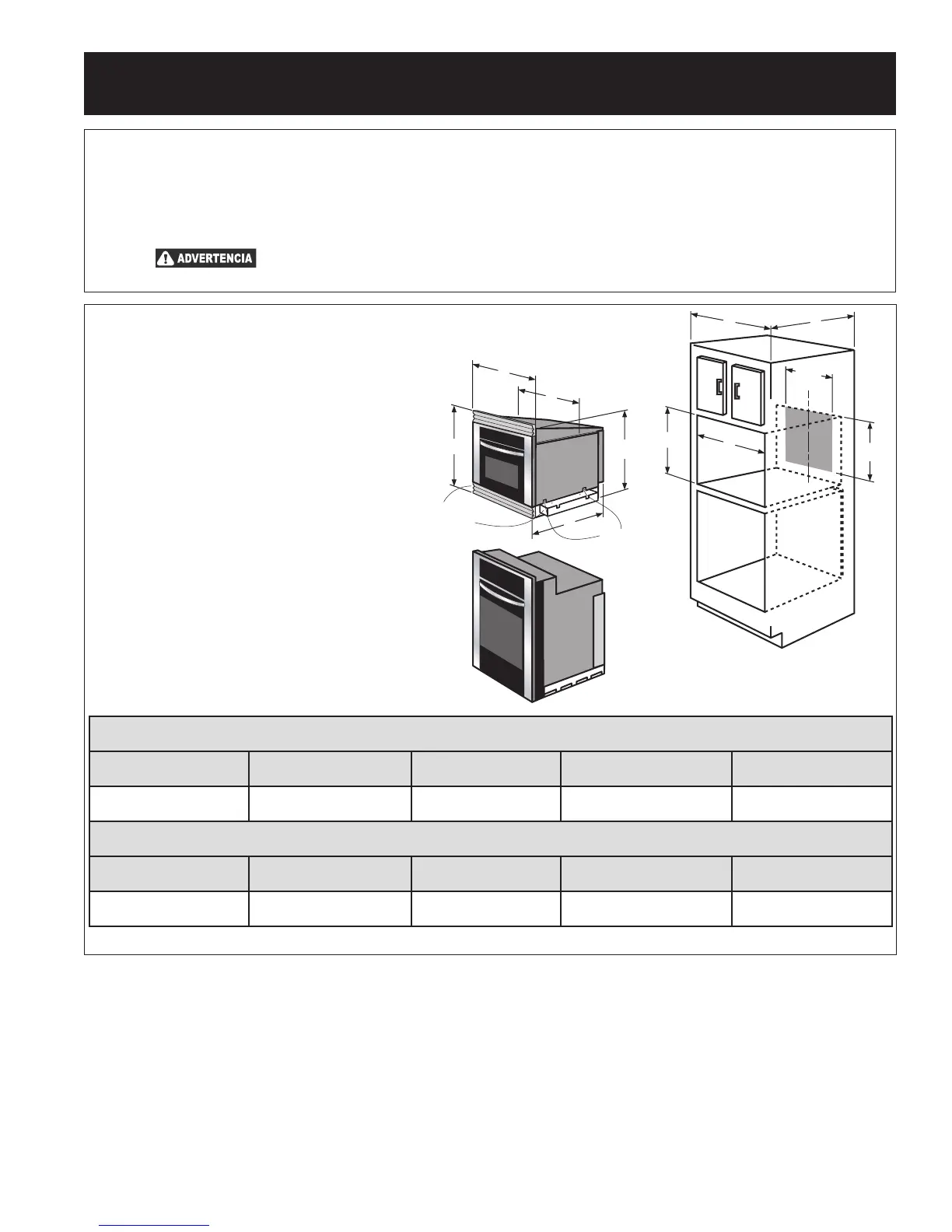

DIMENSIONES DEL PRODUCTO
MODELO A B C D
30” (76,2 cm), horno
de alta velocidad
30” (76,2 cm) 22-27/32” (58,0 cm)
21-1/4”
(54,0 cm) 22-15/16” (58,2 cm)
REQUISITOS DE DIMENSIONES DEL ESPACIO Y ANCHO DEL MUEBLE DE BASE
MODELO Mín. F Máx. G Mín. H Máx. I
30” (76,2 cm), horno
de alta velocidad
22-3/8” (56,8 cm)
22-5/8” (57,5 cm)
24” (61,0 cm) mín.
21-11/16”(55,1 cm)
21-15/16”(55,7 cm)
30” (76,2 cm) mín.
Notas importantes para el instalador
1. Lea todo el contenido de estas instrucciones de instalación antes de
proceder a instalar el horno de alta velocidad.
2. Retire todo el material de empaque de los compartimientos del horno
antes de conectar el horno al suministro eléctrico. Retire los dos
soportes de empaque inferiores (véase la figura 1) quitando los 4
tornillos que los sujetan. Vuelva a enroscar 2 tornillos (en cada lado)
para sujetar la cubierta de acero inoxidable.
3. Asegúrese de que se cumplen todos los códigos y las normas locales
relevantes.
4. Asegúrese de dejar estas instrucciones en poder del usuario.
Notas importantes para el usuario
Conserve estas instrucciones, junto con la guía del propietario, para
cualquier referencia futura.
Todas las dimensiones se indican en pulgadas y centímetros (entre paréntesis).
Figura 1
21-7/32"
(53,9 cm)
20-1/4"
(51,4 cm)
16-3/4"
(42,5 cm)
Retire los dos soportes
de empaque inferiores
(ambos lados)
Vuelva a colocar ambos
tornillos tras retirar el
soporte de empaque (ambos
lados)
TINSEB424MRR0 31613737
