Montage electrolux 18
DE

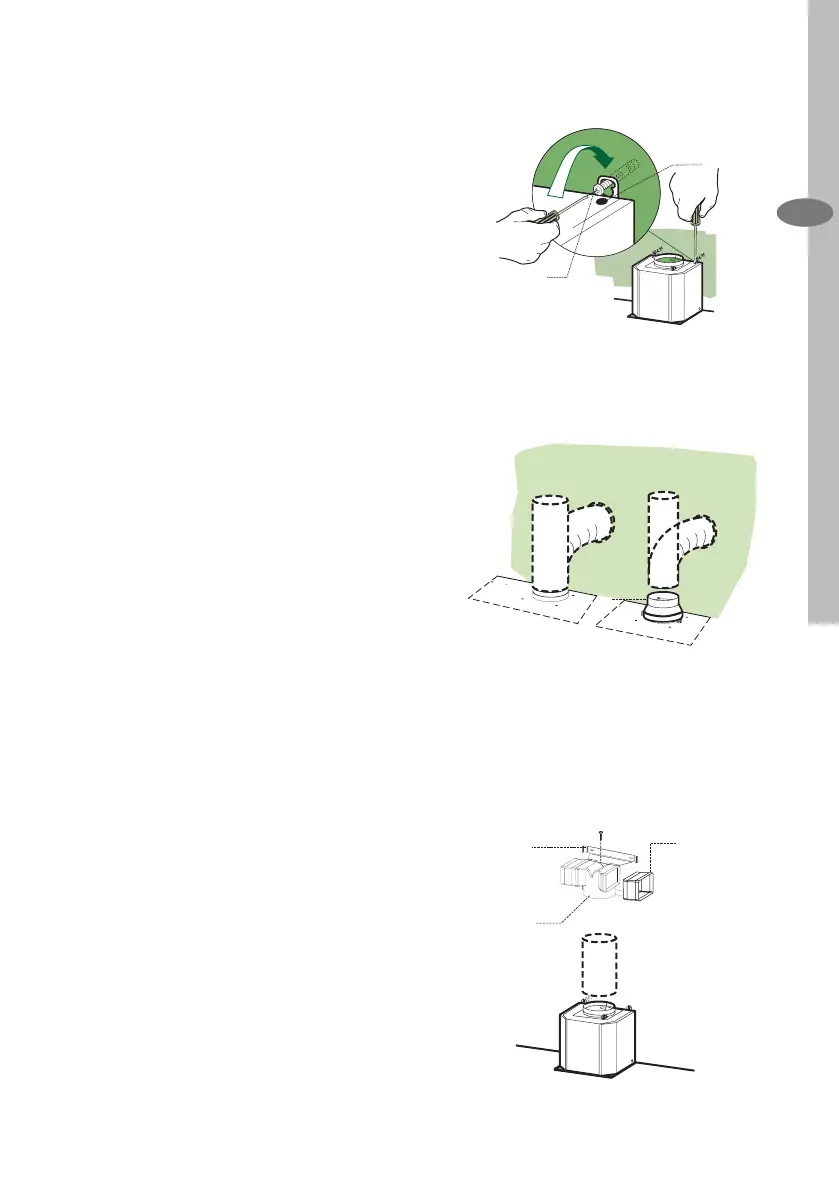

Montage des Haubenkörpers
• Bevor der Haubenkörper eingehakt wird,
die 2 Schrauben Vr bei den Haubenkör-
per-Anhakpunkten festziehen.
• Den Haubenkörper bei den Schrauben
12a einhängen.
• Die Halteschrauben 12a denitiv festzie-
hen.
• Den Haubenkörper mit Hilfe der Schrau-
ben Vr ausrichten.
Anschluss in Abluftversion
Bei Abluftbetrieb kann die Haube vom
Installateur wa-hlweise mittels Rohr oder
Schlauch (ø150 oder 125mm) an die Au-
ßenrohrleitung angeschlossen werden.
Anschlussrohres ø 150
• Das Rohr mit geeigneten Rohrschellen
xieren. Das hierzu erforderliche Material
wird nicht mitgeliefert.
Anschlussrohres ø 120
• Bei Verwendung eines Anschlussrohres
ø 120 den Reduzieransch 9 am Hau-
benaustritt anbringen.
• Das Rohr mit geeigneten Rohrschellen
xieren. Das hierzu erforderliche Material
wird nicht mitgeliefert.
• Eventuell vorhandene Aktivkohlelter
entnehmen.
Anschluss in Umluftversion
• Die Verlängerungen 14.1 beim Anschluss
15 seitlich einfügen.
• Den Anschluss 15 am Haltebügel 7.3
einsetzen und mit einer Schraube xie-
ren.
• Überprüfen, ob die Verlängerungen 14.1
mit den entsprechen-den Kaminstutzen
sowohl horizontal wie auch vertikal über-
einstimmen.
• Vom Installateur wahlweise mittels Rohr
oder Schlauch (ø 150 mm), den An-
schluss 15 am Haubenaustritt anbrin-
gen.
• Kontrollieren, ob der Aktivkohle-Ge-
ruchslter montiert ist.









