17 electrolux Montage
DE
MONTAGE

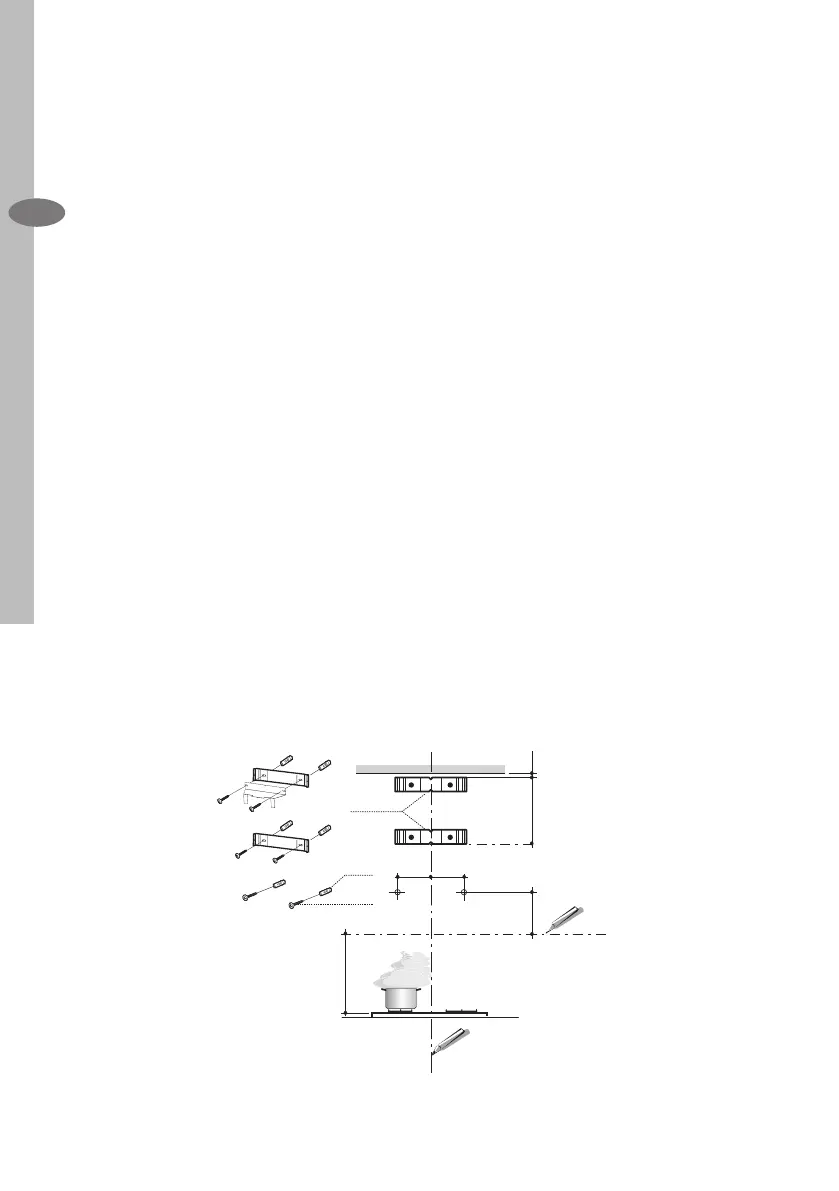

Bohren der Befestigungslöcher
und Fixieren der Befestigungs-
bügel
Nachstehende Linien an die Wand
zeichnen:
Eine vertikale Linie bis zur Decke oder
oberen Begrenzung, und zwar in der
Mitte des Bereiches, in dem die Hau-
be montiert werden soll;
Eine horizontale Linie: mit einem mi-
nimalen Abstand von 650 mm zur
Kochäche.
Einen Bügel 7.2.1 zirka 1-2 mm unter
der Decke oder oberen Begrenzung
an die Wand legen und seinen Mit-
telpunkt (Einschnitte) auf die vertikale
Bezugslinie ausrichten.
Die Mitte der beiden Bügellöcher an
der Wand markieren.
Den zweiten Bügel 7.2.1 an die Wand
legen, wobei ein Abstand X mm vom
oberen Bügel einzuhalten ist (X = Höhe
des jeweiligen oberen Kaminteils); den
Mittelpunkt (Einschnitte) auf die verti-
kale Bezugslinie ausrichten.
Die Mitte der Bügellöcher an der Wand
markieren.
Wie beschrieben einen Bezugspunkt
116 mm von der vertikalen Bezugs-
linie und 306 mm oberhalb der hori-
zontalen Bezugslinie kennzeichnen.
Gleichermaßen an der gegenüberlie-
genden Seite vorgehen.
Mit einem Bohrer ø 8 mm die markier-
ten Punkte bohren.
Die Dübel 11 in die Bohrungen einfü-
gen.
Den unteren Bügel mit den mitgelie-
ferten Schrauben 12a (4,2 x 44,4) -
xieren.
Den Bügel für Anschlusshalter mit den
2 mitgelieferten Schrauben 12a (4,2 x
44,4) auf den beren Bügel 7.2.1 be-
festigen.
2 der mitgelieferten Schrauben 12a(4,2
x 44,4)bei den Befestigungslöchern
des Haubenkörpers einschrauben,
wobei zwischen Wand und Schrau-
benkopf ein Freiraum von 5-6 mm zu
belassen ist.








