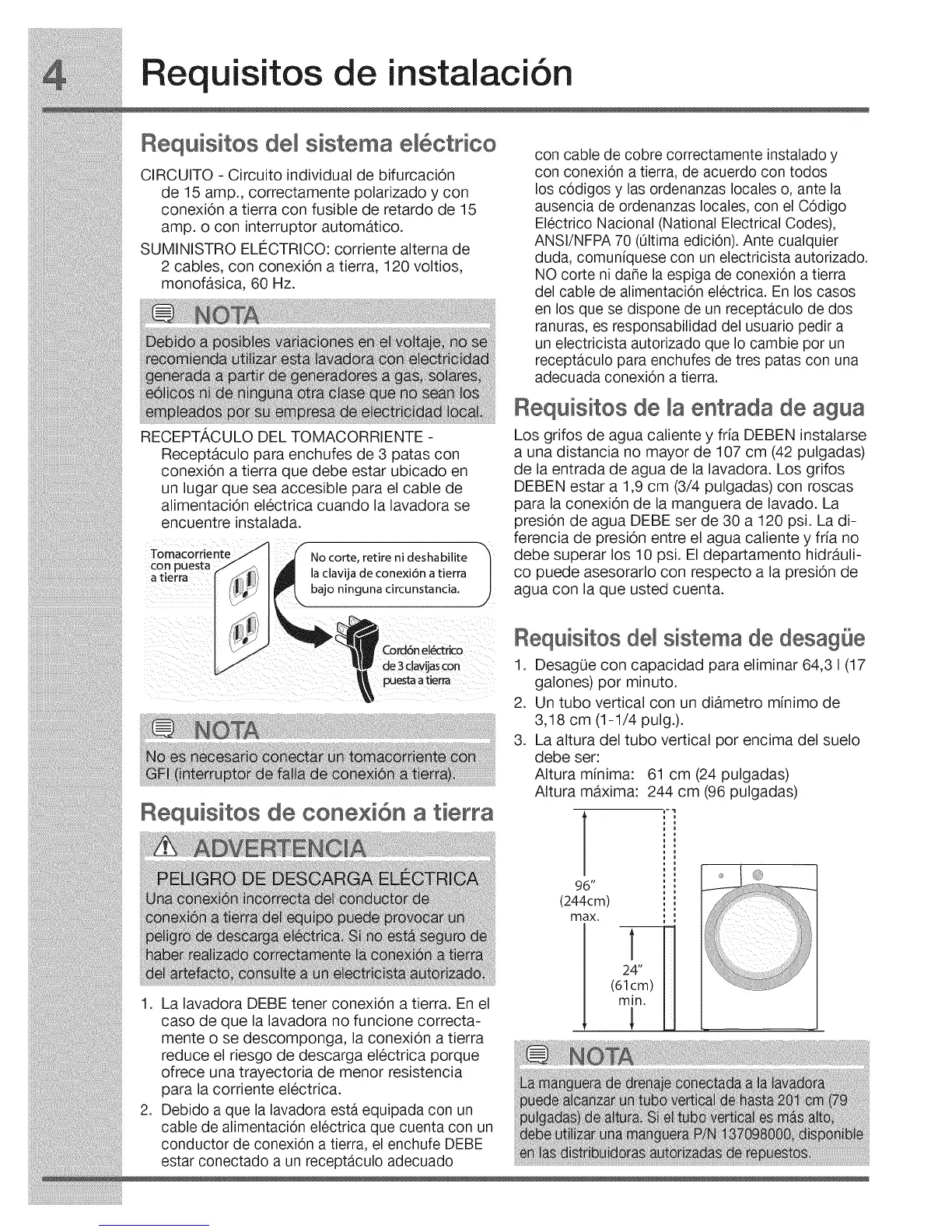

Requisitos de instalaci6n
Requisitos del sistema el ctrico
CIRCUITO - Circuito individual de bifurcaci6n
de 15 amp., correctamente polarizado y con
conexi6n a tierra con fusible de retardo de 15
amp. o con interruptor automatico.
SUMINISTRO ELE_CTRICO:corriente alterna de
2 cables, con conexi6n a tierra, 120 voltios,
monofasica, 60 Hz.
RECEPTA,CULO DEL TOMACORRIENTE -
Receptaculo para enchufes de 3 patas con
conexion a tierra que debe estar ubicado en
un lugar que sea accesible para el cable de
alimentacion electrica cuando la lavadora se
encuentre instalada.
Tomac0rriente
con puesta
a tierra
No core, retire ni deshabilite
la clavija de conexi6n a tierra
bajo ninguna circunstancia.
Corcl6nel_trico
de 3daviJaScon
puestaatierra
Requisitos de cone×i6n a tierra
1. La lavadora DEBE tener conexion a tierra. En el
caso de que la lavadora no funcione correcta-
mente o se descomponga, la conexion a tierra
reduce el riesgo de descarga electrica porque
ofrece una trayectoria de menor resistencia
para la corriente electrica.
2. Debido a que la lavadora esta equipada con un
cable de alimentaci6n electrica que cuenta con un
conductor de conexi6n a tierra, el enchufe DEBE
estar conectado a un receptaculo adecuado
con cable de cobre correctamente instalado y
con conexi6n a tierra, de acuerdo con todos
los c6digos y las ordenanzas locales o, ante la
ausencia de ordenanzas locales, con el C6digo
Electrico Nacional (National Electrical Codes),
ANSI/NFPA 70 (01timaedici6n). Ante cualquier
duda, comuniquese con un electricista autorizado.
NO corte ni dafie la espiga de conexi6n a tierra
del cable de alimentaci6n electrica. En los casos
en los que se dispone de un receptaculo de dos
ranuras, es responsabilidad del usuario pedir a
un electricista autorizado que Io cambie por un
receptaculo para enchufes de tres patas con una
adecuada conexi6n a tierra.
Requisitos de [a entrada de agua
Los grifos de agua caliente y fria DEBEN instalarse
a una distancia no mayor de 107 cm (42 pulgadas)
de la entrada de agua de la lavadora. Los grifos
DEBEN estar a 1,9 cm (3/4 pulgadas) con roscas
para la conexion de la manguera de lavado. La
presi6n de agua DEBE set de 30 a 120 psi. La di-
ferencia de presi6n entre el agua caliente y fria no
debe superar los 10 psi. El departamento hidrauli-
co puede asesorarlo con respecto a la presion de
agua con la que usted cuenta.
Requisitos de[ sistema de desagSe
1. DesagOe con capacidad para eliminar 64,3 I (17
galones) por minuto.
2. Un tubo vertical con un diametro minimo de
3,18 cm (1-1/4 pulg.).
3. La altura del tubo vertical pot encima del suelo
debe ser:
Altura minima: 61 cm (24 pulgadas)
AItura maxima: 244 cm (96 pulgadas)
-i- 1
Jl
96"
(244cm)
max.
'H
24"
(61cm)
min.
!
