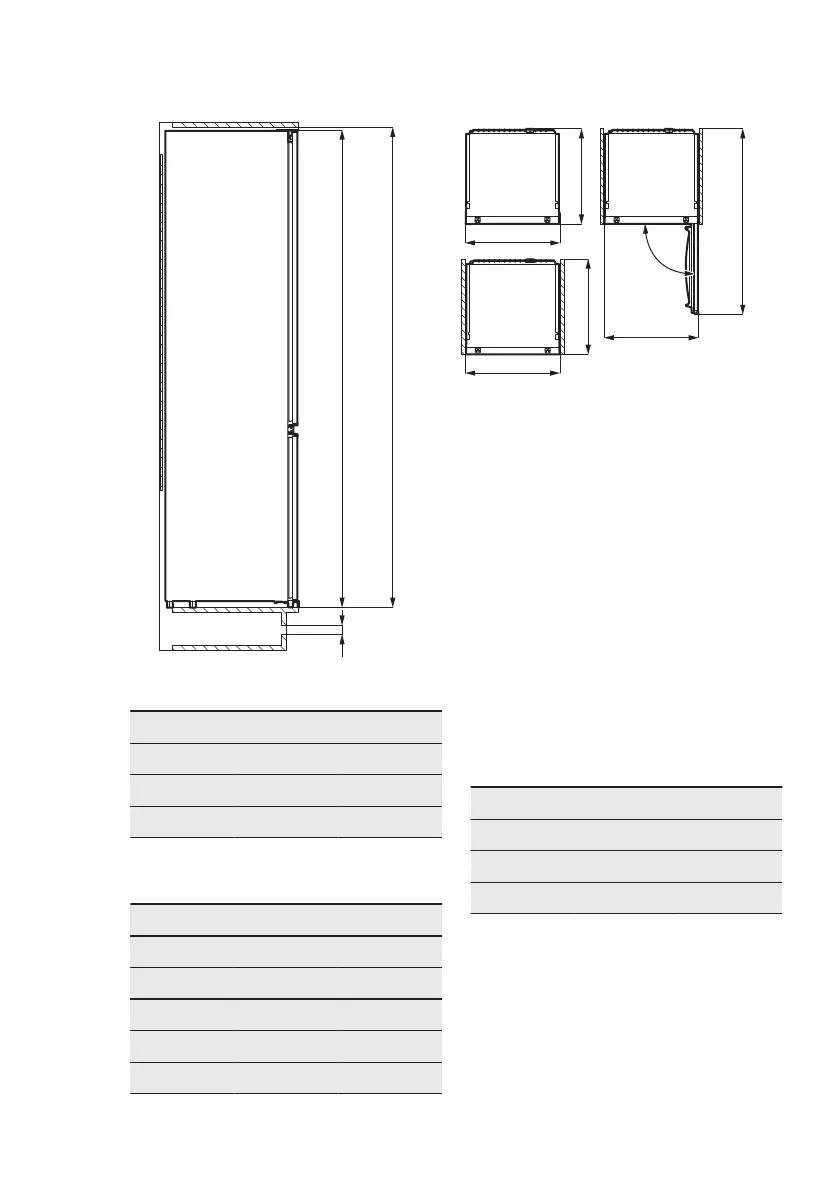

3.1 Dimensions
B
A
H1
W1
D1
W2
D2
W3
D3
90°
Dimensions hors-tout ¹
H1 mm 1772
W1 mm 546
D1 mm 549
¹ hauteur, largeur et profondeur de
l’appareil sans la poignée
Espace requis en service ²
H2 (A+B) mm 1816
W2 mm 546
D2 mm 551
A mm 1780
B mm 36
² hauteur, largeur et profondeur de
l’appareil avec la poignée, plus l’espace
nécessaire pour la libre circulation de
l’air de refroidissement
Espace total requis en service ³
H3 (A+B) mm 1816
W3 mm 546
D3 mm 1068
³ hauteur, largeur et profondeur de
l’appareil avec la poignée, plus l’espace
nécessaire pour la libre circulation de
l’air de refroidissement, plus l’espace
nécessaire pour autoriser l’ouverture de
la porte à l’angle minimal permettant le
retrait de tous les équipements internes
