Placering af inde- og udeenhed
min. 200
min. 200
min. 50
min. 50
min. 50
min. 50
min. 70
min. 100
4
Længdeenhed: mm
Sørg for at give installationen så meget plads
som muligt for at sikre effektiv funktion.

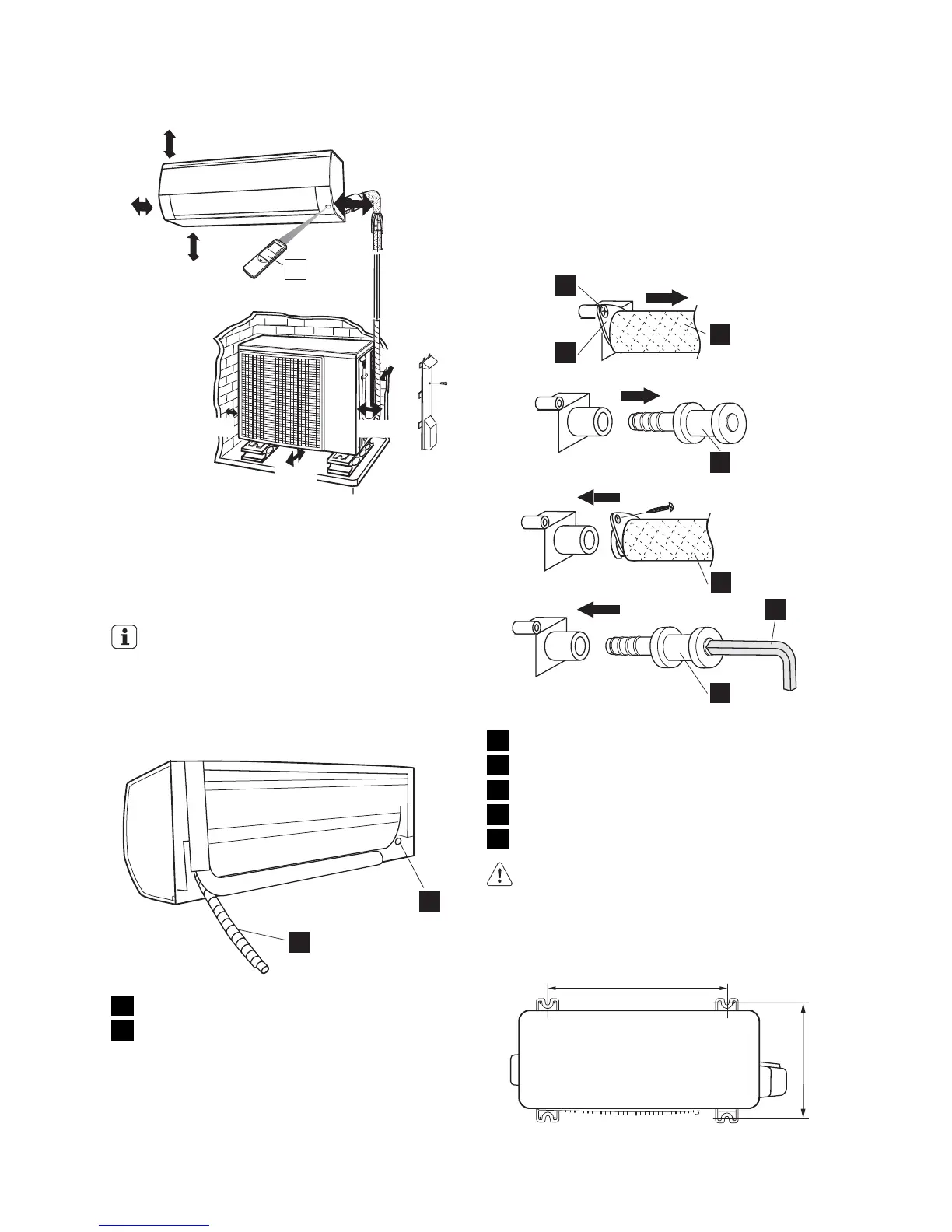

Bemærkninger om afløbsslange
Afløbsslangen kan tilsluttes på beg-
ge sider af indeenheden.
Enheden leveres med afløbsslangen tilsluttet
til venstre (set fra enhedens bagside) og med
afløbsproppen til højre.
1
2
1 Afløbsslange
2 Afløbsprop
Omplacér afløbsslange og afløbsprop, hvis
det er nødvendigt.
1. Fjern den faste skrue i slangeholderen i
enden af afløbsslangen.
2. Hold fast i enden af afløbsslangen, og
træk den ud.
3. Træk afløbsproppen ud.
4. Tilslut afløbsslangen til højre, og sæt af-
løbsproppen i på venstre side.
Sæt afløbsslangen så langt ind, som den
kan komme, og spænd slangeholderen
fast på bundkarret med den skrue, der
blev taget ud under TRIN (1).
Sæt en unbrakonøgle (4 mm diameter) i
afløbsproppen, og tryk den helt ind.
1
1
2
3
3
4
4
5
1 Skrue
2 Slangeholder
3 Afløbsslange
4 Afløbsprop
5 Unbrakonøgle
Bemærk Kontroller efter montering af
afløbsslange og afløbsprop, at de sidder
helt fast.
