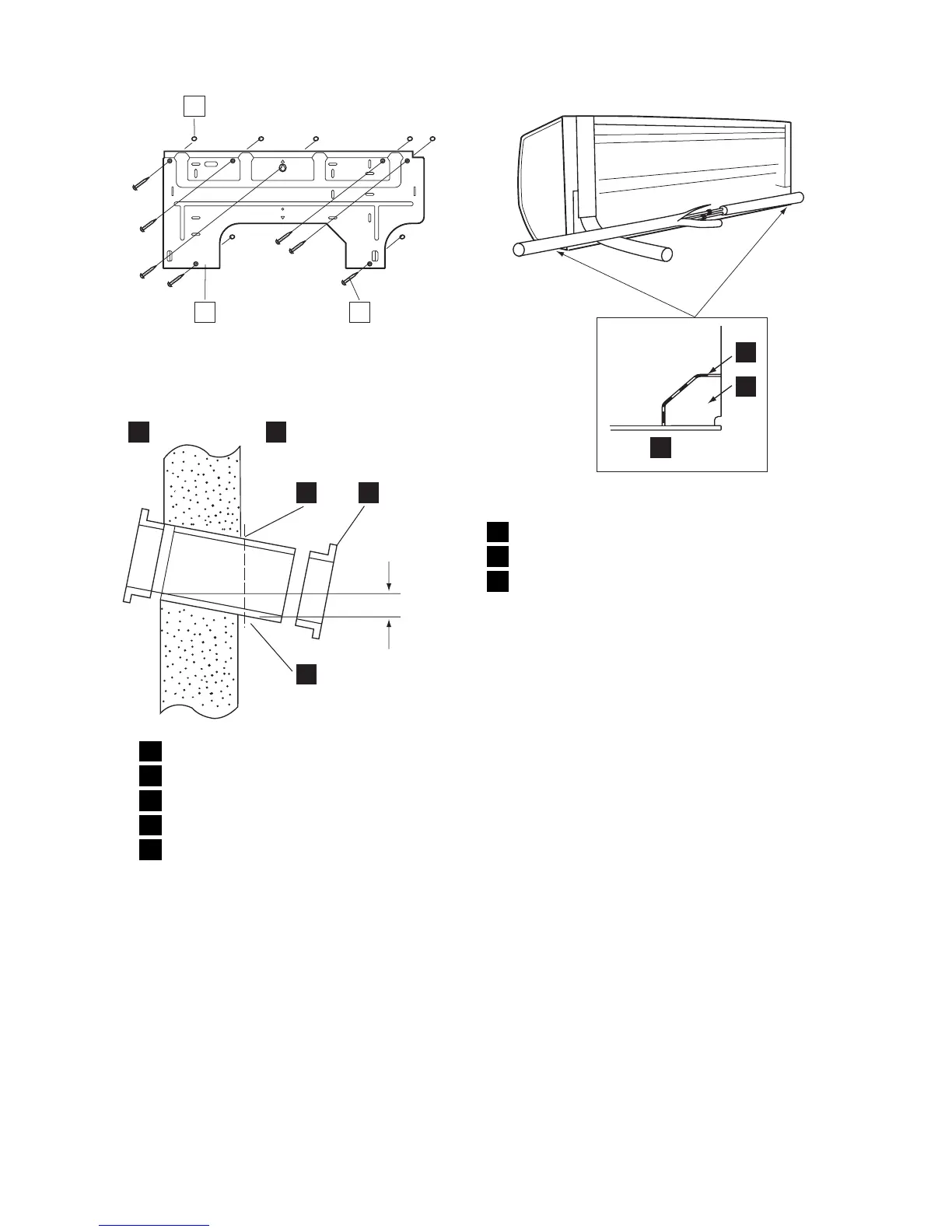

4. Bor hul til rørgennemføring med et 70 mm
murbor eller en hulsav, med 5 mm fald
mod ydersiden.
5 mm
1 2
3
5
4
1 Inde
2 Ude
3 Skær til med sav
4 Prop (med fald udefter)
5 Muffe
5. Påsæt muffe og propper.
Opsætning af indeenhed
Rørføring
Til retningerne 1 og 3 udskæres det pågæl-
dende område uden skarpe kanter.
(Gem det afskårne stykke til evt. senere
brug).
1
2
3
1
3
2
1 Skær pladen langs rillen
2 Afskæring
3 Rille
Montering af indeenhed
Hvis væggen er 250 mm tyk eller derover, til-
sluttes rørene først.
1. Ved afgang bagtil sættes forlængerrøret
og afløbsslangen gennem rørgennemfø-
ringen, og enheden hægtes på monte-
ringspladen.
2. Tryk på enheden, og sæt den fast på
monteringspladen ved at klemme den ind
over krogene nederst på monteringspla-
den. (Det gøres først, når ledningsførin-
gen mellem inde- og udeenhed er fær-
dig).
3. Træk i underkanten af enheden for at sik-
re, at den sidder helt fast.
