32 mm
6,5 mm
2

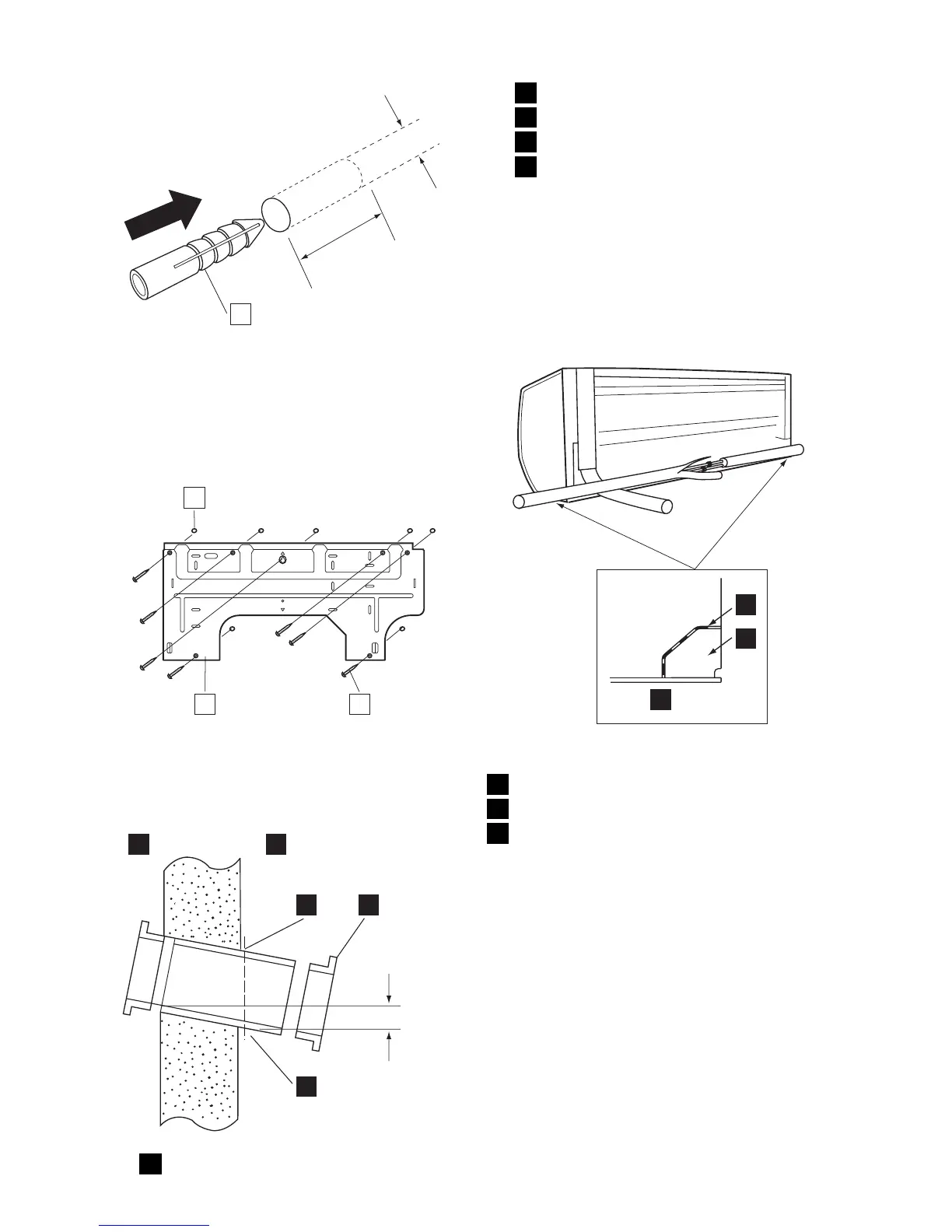

3. Kiinnitä asennuslevy ja tarkasta jäykkyys.
Katso asennuslevyn kiinnitysreikien pai-
kat oikealla olevasta piirroksesta. Kiinnitä
asennuslevy seinään seitsemästä koh-
dasta. Suositellut kiinnitysreiät on merkit-
ty reiän ympärille renkaalla.
2
13
4. Poraa putkireikä läpimitaltaan 70 mm:n
betoniporalla tai reikäsahalla, jossa on 5
mm:n alaspäin suuntautunut viiste ulos-
päin.
5 mm
1 2
3
5
4
1 Sisätila
2 Ulkotila
3 Leikkaa sahalla
4 Suojus (alaspäin ulos)
5 Holkki
5. Aseta holkki ja suojukset paikoilleen.
Sisäyksikön pystyttäminen
Putkiston vetäminen
Leikkaa suunnille 1 ja 3 erityinen alue teräviä
reunoja jättämättä.
(Säilytä irtileikattu levy mahdollista myöhem-
pää käyttöä varten.)
1
2
3
1
3
2
1 Leikkaa levy uraa pitkin
2 Lovi
3 Ura
Sisäyksikön asentaminen
Jos seinä on yli 250 mm paksu, liitä putket
ensiksi.
1. Taaksepäin suuntautunutta putkistoa
varten viedään lisäputki ja vedenpoisto-
letku putkistoreiän läpi ja laite asetetaan
asennuslevylle.
2. Työnnä laitetta ja lisää alaliitäntäkohdat
asennuslevyn tukeen. (Suorita tämä vaihe
sen jälkeen, kun olet johdottanut sisä- ja
ulkoyksiköt.)
3. Vedä laitteen pohjasta varmistaaksesi,
että laite on kiinnitetty paikoilleen.
32 electrolux
