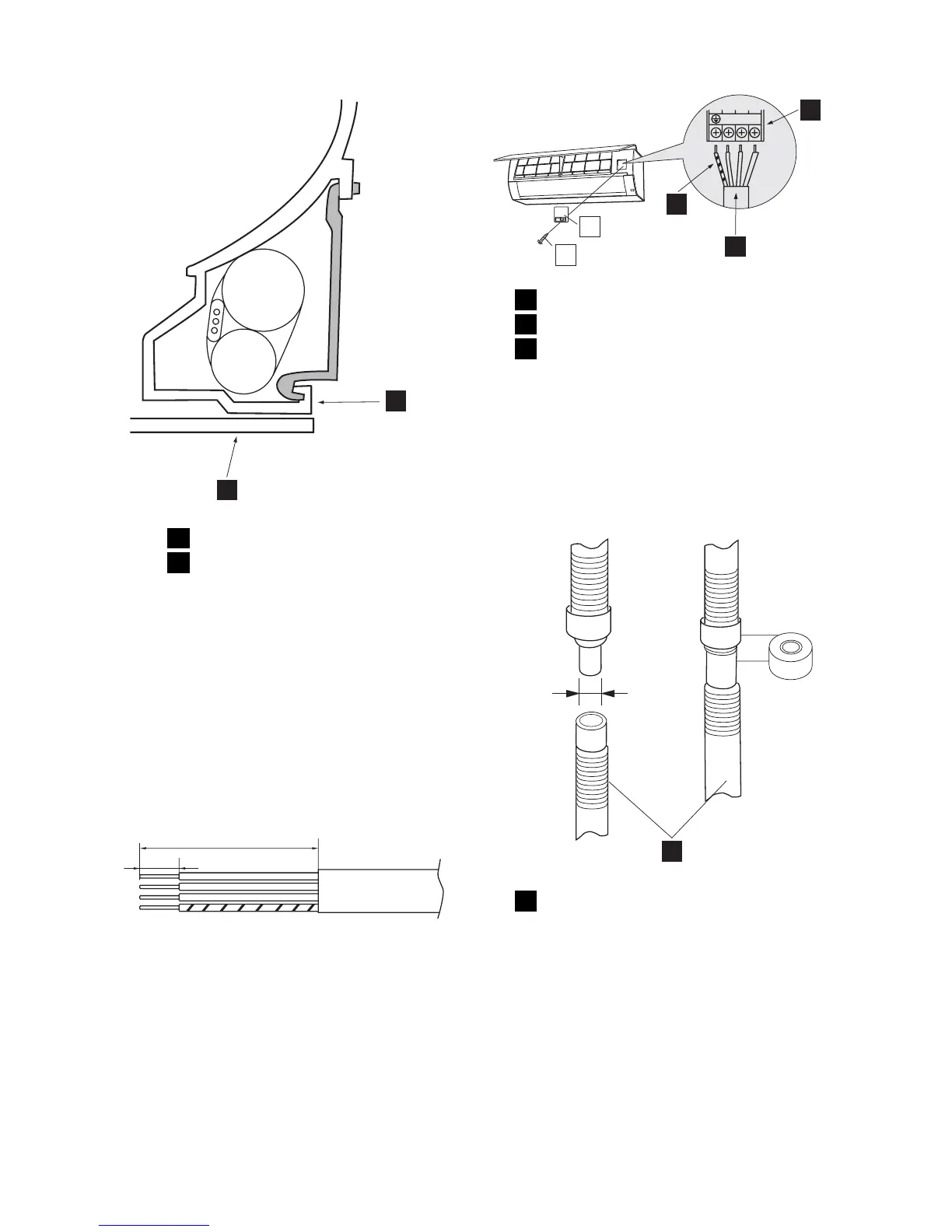

1 Laite
2 Koukku
4. Kierrä eristysnauhaa vedenpoistoletkun
ja putkien sekä sähköjohtojen ympärille.
5. Liitä laite asennuslevyyn.
Sähköjohdon liittäminen sisäyksikköön
1. Valmistele sähköjohdon pää sisäpuolta
varten.
– Käytä kuparijohtoa. (halkaisija vähin-
tään 2mm²)
– Käytä johtoa, joka ei ole polykloropree-
nipäällysteistä joustavaa johtoa ke-
vyempää (malli 245 IEC 57).
8mm
40mm
2. Avaa avointa paneelia noin 70°.
3. Liitä sähköjohto.
– Varo sekoittamasta liitäntöjä keske-
nään. Väärä johdotus voi vaurioittaa si-
säistä ohjausvirtapiiriä.
– Sisäyksikön kytkentälevyn merkintöjen
on vastattava ulkoyksikön merkintöjä.
1N2
7
8
1
2
3
1 Maadoitusjohdin
2 Sähköjohto
3 Kytkentälevy
4. Kiinnitä johto mukana tulevalla johtopidik-
keellä ja lyhyellä ruuvilla.
5. Sulje avoin paneeli.
Vedenpoistoletkun liittäminen
Sisäyksikkö
1. Liitä vedenpoistoletku.
2. Kierrä eristysteippiä liitoskohdan päälle.
1
ø 18mm
1 Vedenpoistoletku
