Plassering av inne- og utedel
min. 200
min. 200
min. 50
min. 50
min. 50
min. 50
min. 70
min. 100
4
Lengdeenhet: mm
Sørg for at det er så god installasjonsplass
som mulig for best mulig effektivitet.

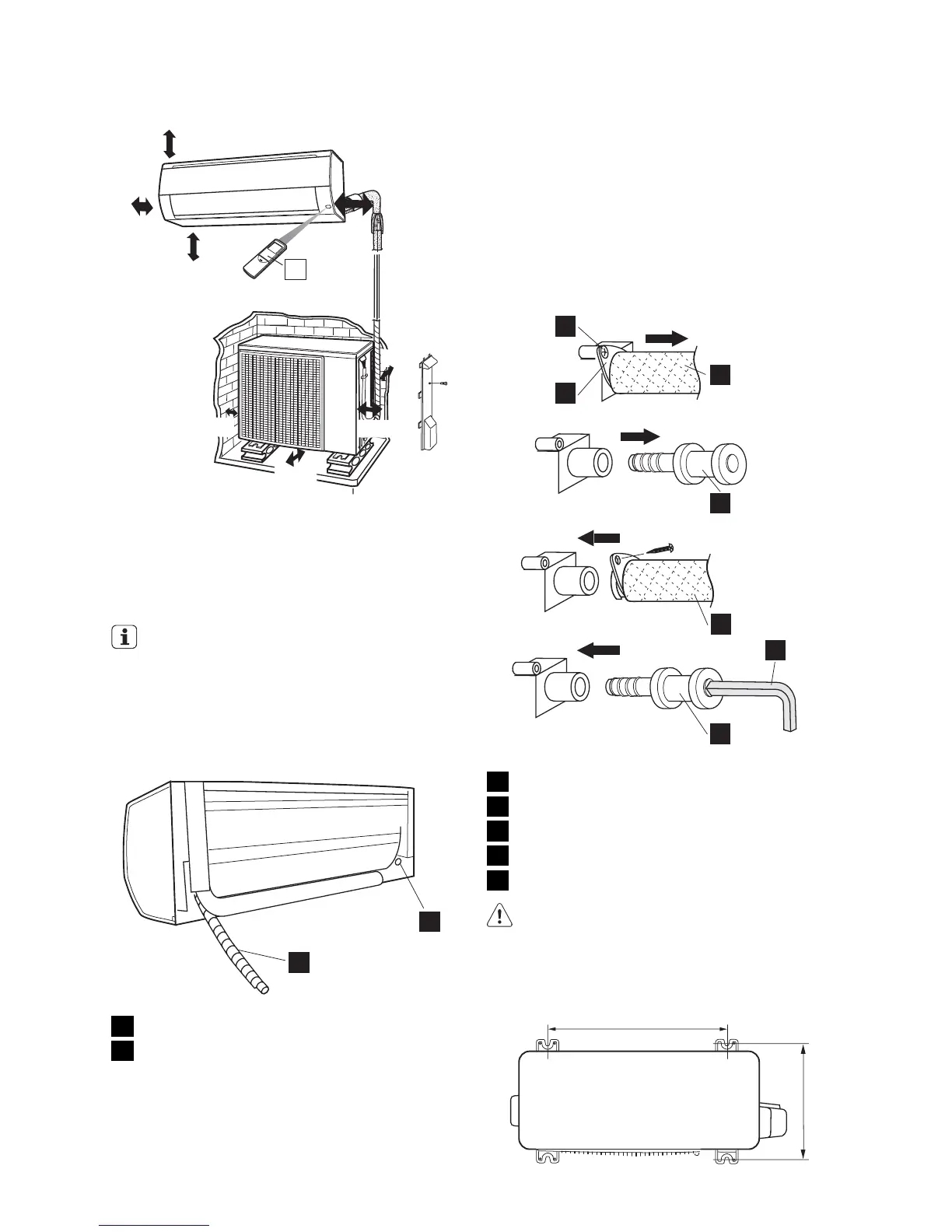

Merknader om dreneringsslange
Dreneringsslangen kan monteres på
en av sidene på innedelen.
Apparatet leveres med dreneringsslangen
koblet til på venstre side (sett fra baksiden av
apparatet) og dreneringslokket på høyre si-
de.
1
2
1 Dreneringsslange
2 Dreneringslokk
Du kan bytte om dreneringsslangen og dre-
neringslokket hvis du ønsker det.
1. Skru ut den faste skruen i slangeholderen
i enden av dreneringsslangen.
2. Hold i enden av dreneringsslangen, trekk
den ut.
3. Trekk ut dreneringslokket.
4. Sett dreneringsslangen på plass på høyre
side, og dreneringslokket på venstre side.
Sett dreneringsslangen helt inn til den
stopper, og bruk skruen du tok ut i TRINN
(1) til å feste slangeholderen til drene-
ringspannen.
Sett en umbrakonøkkel (4 mm diagonal)
inn i dreneringslokket, og trykk den helt
inn.
1
1
2
3
3
4
4
5
1 Skrue
2 Slangeholder
3 Dreneringsslange
4 Dreneringslokk
5 Umbrakonøkkel
Obs Etter at du har byttet om slangen
og lokket, må du forsikre deg om at
begge deler er skikkelig festet.
Hull for monteringsskruer på utedel
